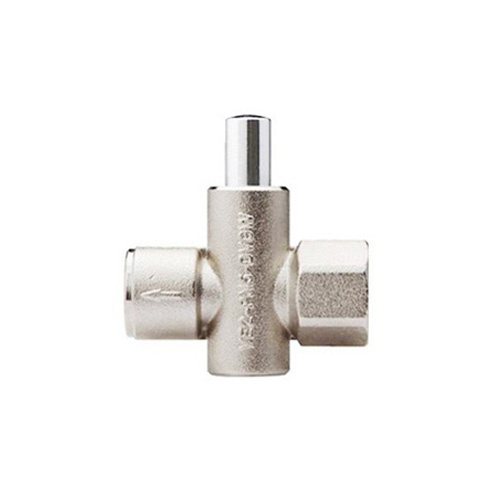

Кнопочный запорный клапан VE2-2
Кнопочный запорный клапан VE2-2 (аналог клапана АГ-М) предназначен для перекрытия потока рабочей среды к напоромеру для снижения постоянной нагрузки (давления среды), которая негативно сказывается на чувствительном элементе – мембране напоромера. Длительное нахождение мембраны под давлением ухудшает метрологические свойства прибора (снижается точность показаний).
Установленный перед прибором клапан, позволяет автоматически перекрывать и разгружать систему с давлением до 1 МПа (10 кгс/см2).
При нажатии на кнопку поршень в корпусе клапана опускается и открывает проход рабочей среды к напоромеру для осуществления измерения давления среды. После снятия нажатия на кнопку цилиндрическая возвратная пружина заставляет поршень вернутся в исходное положение, и происходит автоматическая разгрузка напоромера. В результате при использовании кнопочного запорного клапана VE2-2 (аналог клапана АГ-М), напоромер находится под нагрузкой только во время измерения давления.
Запорный клапан изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.
Нормально закрытый
0,5
1
температура, °С
70
Латунь
G½
Внутренняя / внутренняя
Бутадиен-нитрильный каучук (NBR)
0,26
Все характеристикиЦена
| Наименование | Цена с НДС, руб. |
|---|---|
| Клапан запорный кнопочный VE2-2-G1/2 для установки манометра (давление до 5 бар) | 1640 |
| Тип | Клапан запорный для установки манометра VE2-2 | |
| Резьба присоединения | G½–G½ | |
| Исполнение (резьба) |
внутренняя–внутренняя | внутр.–внутр. |
Пример обозначения:
Клапан запорный для установки манометра VE2-2-G½-G½ (внутр.–внутр.)
