Кронштейн для крепления к стене с переходником
Кронштейн для крепления к стене с переходником
1 из 2
Кронштейны предназначены для крепления средств измерений к стене или любой другой плоской поверхности.
Конструктивно кронштейн состоит из самого держателя и специального переходника для манометра. Держатель представляет из себя состоящий из двух частей хомут, соединяемый 2 винтами. С помощью разъемного хомута на монтажном кронштейне легко могут быть размещены измерительные приборы с присоединенными к ним импульсными трубками, разделителями сред или капиллярами.
Вынос прибора от стены, мм
100
Максимальный диаметр прибора для установки, мм
160
Материал держателя
Алюминий, порошковое покрытие (цвет черный).
Материал переходника
Нержавеющая сталь 08Х18Н10
Резьба переходника
M20×1,5, G½, NPT½
Техническая документация
ТУ 4218-001-4719015564-2015
Цена
| Наименование | Резьба присоединения | Цена с НДС, руб. |
|---|---|---|
| Кронштейн для крепления к стене L=100мм, алюминий | — | 1520 |
| Переходник для кронштейна, нержавеющая сталь | внутренняя G½ — наружная G½ | 740 |
| внутренняя М20×1,5 — наружная М20×1,5 | ||
| внутренняя NPT½ — наружная NPT½ |

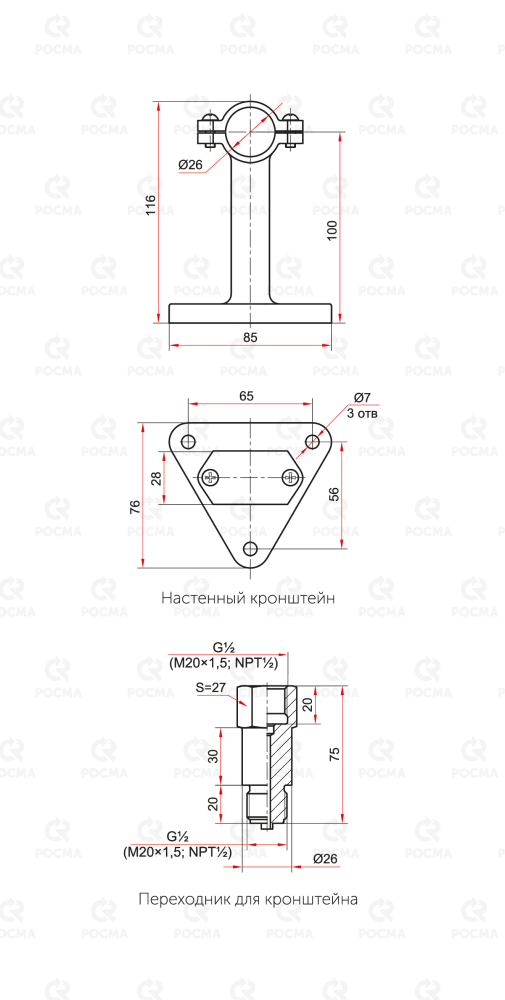

Чертежи
Карта заказа
| Тип | Кронштейн для крепления к стене | |
| Вынос прибора от стены | L=100 мм | |
| Материал | Алюминий | алюминий |
| Тип | Переходник для кронштейна | |
| Резьба присоединения |
G½ / M20x1,5 / NPT½ | |
| Исполнение (резьба) | внутр. - наруж. | |
| Материал | Нержавеющая сталь | нерж. |
Примеры обозначения:
Кронштейн для крепления к стене L=100мм, алюминий
Переходник для кронштейна внутр. М20х1,5 - наруж. M20x1,5, нерж.
