Кронштейн для крепления к трубе с переходником

1 из 2

Предназначен для крепления средств измерений к трубе диаметром до 80 мм.

Вынос прибора от трубы, мм

100

Максимальный диаметр прибора для установки, мм

160

Материал держателя

Нержавеющая сталь 08Х18Н10,
полипропилен

Материал переходника

Нержавеющая сталь 08Х18Н10

Максимальная температура измеряемой среды, °С

120

Диаметр трубы для крепления, мм

20 - 80

Резьба присоединения

M20×1,5, G½, NPT½

Техническая документация

ТУ 4218-001-4719015564-2015

Цена

Наименование	Резьба присоединения	Цена с НДС, руб.
Кронштейн для крепления к трубе Ду20-Ду80, L=100мм, нерж.	—	2350
Переходник для кронштейна, нержавеющая сталь	внутренняя G½ — наружная G½	740
	внутренняя М20×1,5 — наружная М20×1,5
	внутренняя NPT½ — наружная NPT½

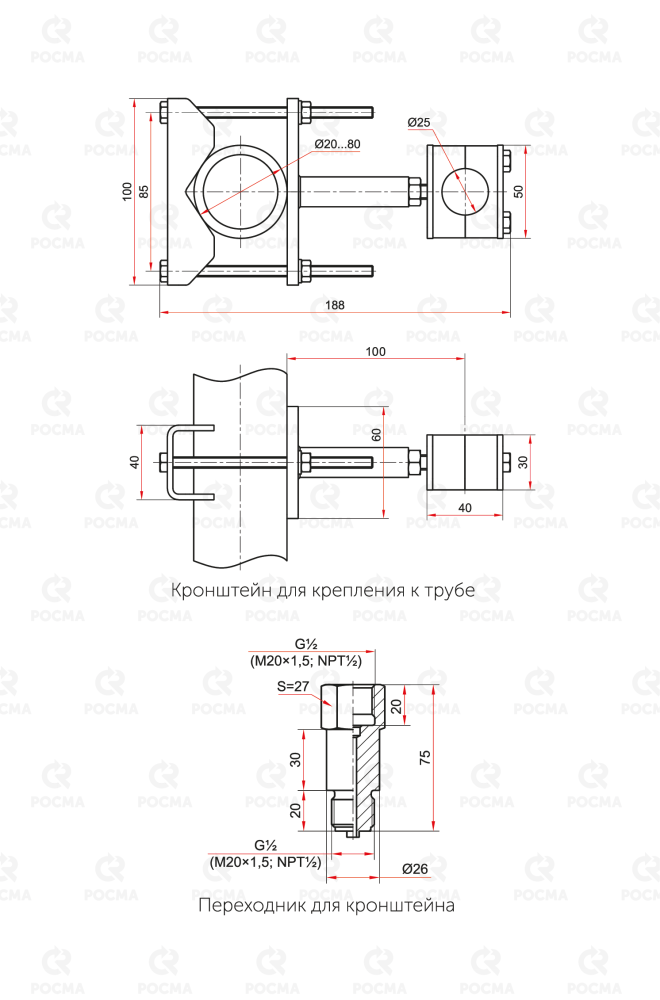

Чертеж

Карта заказа

Тип		Кронштейн для крепления к трубе
Диаметр трубы для крепления, мм		Ду20-Ду80
Вынос прибора от трубы		L=100мм
Материал	Нержавеющая сталь	нерж.
Тип		Переходник для кронштейна
Резьба присоединения		G½ / M20x1,5 / NPT½
Исполнение (резьба)	внутренняя — наружная	внутр. - наруж.
Материал	Нержавеющая сталь	нерж.

Примеры обозначения:
Кронштейн для крепления к трубе Ду20-Ду80, L=100мм, нерж.
Переходник для кронштейна внутр. М20х1,5 - наруж. M20x1,5, нерж.
