Клапаны электромагнитные (соленоидные) для холодильных систем

СК-11-08-1/2

1 из 4

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками различных фторсодержащих хладагентов.

Возможно применение для хладагентов R410A, R134A, R22, R407C, R404A, R507.

Для корректной работы СК требуется обеспечить минимальный перепад давления (ΔР) на входе и на выходе клапана:

для клапанов с Kv*: 0,8; 2,2 ΔР составляет 0,005 МПа
для клапанов с Kv*: 2,6; 4,8; 5,7 ΔР составляет 0,02 МПа

Область применения: промышленные системы холодоснабжения и кондиционирования

Принцип работы

Kv*, м³/час	0,18; 0,23	Прямого действия
Kv*, м³/час	0,8; 2,2; 2,6; 4,8; 5,7	Непрямого действия

* — коэффициент пропускной способности

Исполнение

Нормально закрытый
Нормально открытый

Номинальное напряжение

~220 В, -24 В

Максимальное рабочее давление, МПа

3,5

Температура рабочей среды, °С

-40…+105

Температура окружающей среды, °С

-10…+80

Катушка

IP65, DIN-разъем

Потребляемая мощность, Вт

Присоединительные патрубки

Под пайку, диаметр: 6, 10, 12, 16, 19, 22 мм
Под отбортовку, диаметр: ⅜'', ½'', ⅝'', ¾''

Корпус

Медный сплав

Мембрана

Гидрированный бутадиен-нитрильный каучук (HNBR)

Надежность

500 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 3712-001-4719015564-2015

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Клапаны электромагнитные СК для холодильных систем

Наименование	Исполнение	Тип	Kv, м³/час	Диаметр присоединения трубки, мм / Резьба присоединения	Цена с НДС, руб.
Клапан двухпозиционный двухходовой под пайку	нормально закрытый	СК-11-0,18-д06	0,18	6	2550
		СК-11-0,23-д10	0,23	10	2890
		СК-11-0,8-д10	0,8	10	3380
		СК-11-0,8-д12	0,8	12	3720
		СК-11-2,2-д12	2,2	12	4870
		СК-11-2,2-д16	2,2	16	4910
		СК-11-2,6-д19	2,6	19	5420
		СК-11-4,8-д19	4,8	19	7110
		СК-11-5,7-д22	5,7	22	8140
Клапан двухпозиционный двухходовой под отбортовку		СК-11-0,23-⅜	0,23	⅜	2890
		СК-11-0,8-⅜	0,8	⅜	3640
		СК-11-0,8-½	0,8	½	4020
		СК-11-2,2-½	2,2	½	4870
		СК-11-2,2-⅝	2,2	⅝	5530
		СК-11-4,8-¾	4,8	¾	8020

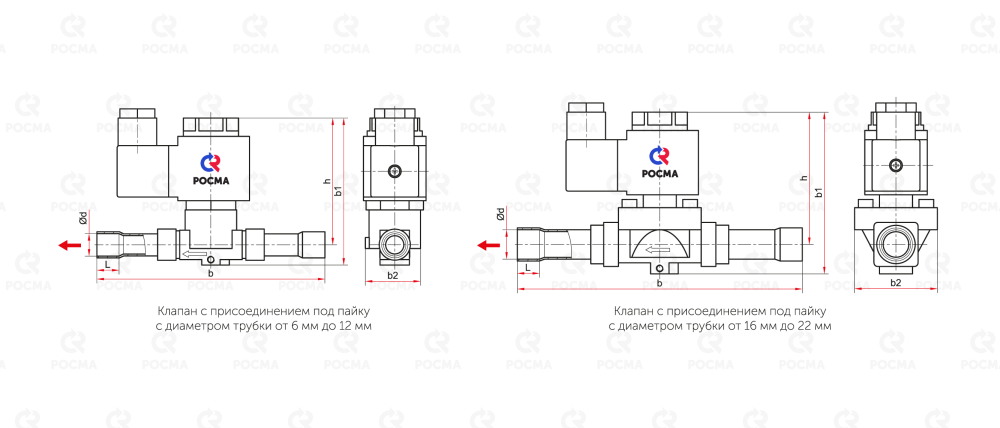

Чертежи

Габаритные и присоединительные размеры (мм), вес (кг)

Модель	DN	Тип	d	h	b	b1	b2	L	Kv, м³/час	Вес
СК-11-0,18-д06	2,5	НЗ	6	63	115	74	26	6	0,18	0,30
СК-11-0,23-д10	3		10	63	115	74	26	8	0,23	0,32
СК-11-0,8-д10	7		10	70	118	80	36	8	0,8	0,37
СК-11-0,8-д12	7		12		125			10	0,8	0,38
СК-11-2,2-д12	12,5		12		125			10	2,2	0,43
СК-11-2,2-д16	12,5		16	75	155	88	45	12	2,2	0,58
СК-11-2,6-д19	17		19		175	100	58	14	2,6	0,78
СК-11-4,8-д19			19					14	4,8	0,96
СК-11-5,7-д22			22	78				16	5,7	0,96

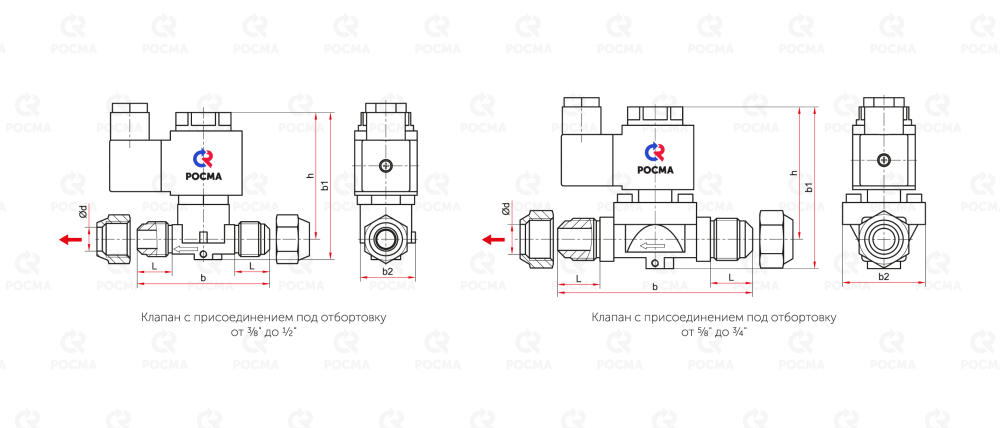

Габаритные и присоединительные размеры (мм), вес (кг)

Модель	DN	Тип	d (дюйм)	h	b	b1	b2	L	Kv, м³/час	Вес
СК-11-0,23-⅜	3	НЗ	⅜	63	60	74	26	16	0,23	0,35
СК-11-0,8-⅜	7		⅜	70	71	80	30	19	0,8	0,40
СК-11-0,8-½	7		½		71	80	30	19	0,8	0,43
СК-11-2,2-½	12,5		½		106	90	45	23	2,2	0,45
СК-11-2,2-⅝	12,5		⅝	74	106	90	45	23	2,2	0,70
СК-11-4,8-¾	17		¾	80	122	104	57	25	4,8	1,19

Монтаж и эксплуатация

Как правило, выбор способа подключения клапана электромагнитного (соленоидного) для холодильных систем зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания.

Наиболее часто встречаются следующие виды подключения:

Трубка под пайку;
Патрубок под отбортовку с резьбовым присоединением.

Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана.

Тип клапана (нормально закрытый или нормально открытый) должен выбираться таким образом, чтобы время работы катушки клапана под напряжением было минимальным.

Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.

Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к ее мгновенному выходу из строя.

Схема подключения катушки:

Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.

Карта заказа

Тип		клапан электромагнитный соленоидный	CK
Исполнение		нормально закрытый	1
Исполнение		нормально открытый	2
Номинальное напряжение, В		~220	1
Номинальное напряжение, В		-24	2
Коэффициент пропускной способности Kv, м3/час		0,18	0,18
		0,23	0,23
		0,8	0,8
		2,2	2,2
		2,6	2,6
		4,8	4,8
		5,7	5,7
Присоединение	патрубок под пайку, диаметр (мм)	6	д6
		10	д10
		12	д12
		16	д16
		19	д19
		22	д22
	патрубок под отбортовку, диаметр (дюйм)	⅜	⅜
		½	½
		⅝	⅝
		¾	¾

Пример обозначения: СК - 11 - 0,8 - д12
