Клапаны электромагнитные (соленоидные) непрямого действия
Тип СК-ВД. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред. Рабочая среда прибора - неагрессивная к медным сплавам и каучукам.
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых отраслях, где требуется управление потоками рабочей среды.
Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔP) на входе и на выходе клапана.
- для клапанов с DN 15, 20, 25 ΔР составляет 0,07 МПа
- для клапанов с DN 32, 40, 50 ΔР составляет 0,1 МПа
Непрямого действия (Пилотный клапан)
15 / 20 / 25 / 32 / 40 / 50
Нормально закрытый
Нормально открытый
~220 В, -24 В
| DN 15, 20, 25 | 0,07…1,6 |
| DN 32, 40, 50 | 0,1…1,6 |
-5…+90 (NBR)
-5…+120 (Витон)
-10…+80
IP65, DIN-разъем
Опция: энергосберегающий коннектор
| DN, мм | 220 В | 24 В |
| 15, 20, 25, 32, 40, 50 | 15 | 12 |
Открытие: 100–300
Закрытие: 100–300
G½ / G¾ / G1 / G1¼ / G1½ / G2
Медный сплав
Бутадиен-нитрильный каучук (NBR)
Опция: фторкаучук (Витон)

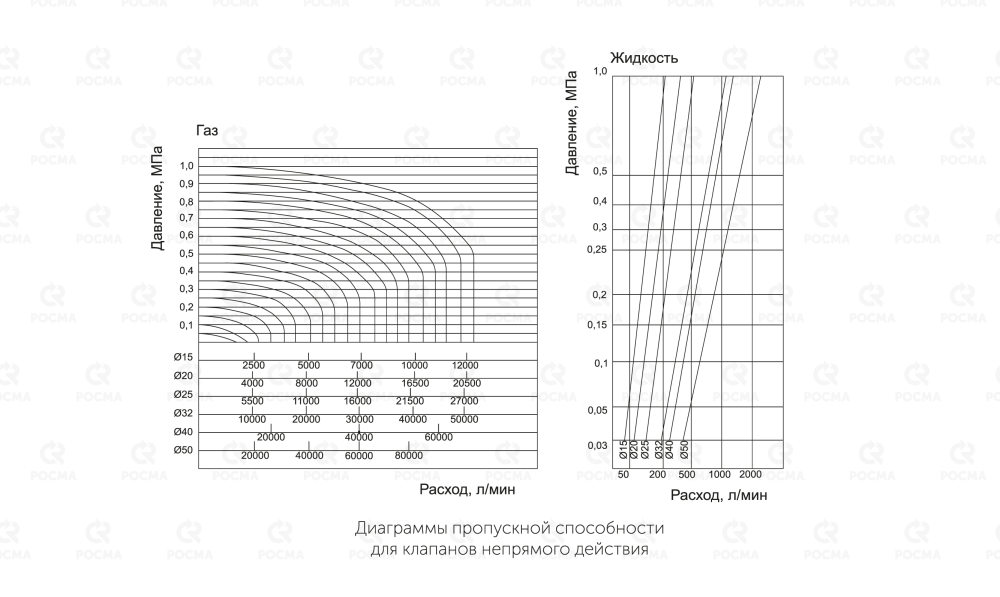

| DN, мм | м³/час |
| 15 | 4,11 |
| 20 | 6,51 |
| 25 | 10,28 |
| 32 | 20,57 |
| 40 | 24,85 |
| 50 | 41,13 |
500 000 циклов
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
ТУ 3712-001-4719015564-2015
Клапаны электромагнитные СК-ВД
| Наименование | Исполнение | Тип | Номинальный диаметр DN*, мм |
Резьба присоединения | Цена |
|---|---|---|---|---|---|
| Клапан двухпозиционный двухходовой | нормально-закрытый | |
15 | G½ | 2850 |
| CK-12-20 ВД |
20 | G¾ | 4010 | ||
| CK-12-25 ВД |
25 | G1 | 4350 | ||
| CK-12-32 ВД |
32 | G1¼ | 8850 | ||
| CK-12-40 ВД |
40 | G1½ | 10090 | ||
| CK-12-50 ВД |
50 | G2 | 13780 | ||
| нормально-открытый |
CK-22-15 ВД |
15 | G½ | 3660 | |
|
CK-22-20 ВД |
20 | G¾ | 4880 | ||
|
CK-22-25 ВД |
25 | G1 | 5230 | ||
|
CK-22-32 ВД |
32 | G1¼ | 10300 | ||
|
СK-22-40 ВД |
40 | G1½ | 12100 | ||
CK-22-50 ВД |
50 | G2 | 14680 | ||
| Катушка 24 В или 220 В для СК-ВД | — | — |
15 / 20 / 25 / 32 / 40 / 50 | DIN-разъем | 610 |
| Разъем энергосберегающий для катушки 24 В или 220 В для СК, СК-НЕРЖ | нормально-закрытый | 15 / 20 / 25 / 32 / 40 / 50 | DIN-разъем | 820 | |
| нормально-открытый | 15 / 20 / 25 / 32 / 40 / 50 | ||||
| Мембрана из фторкаучука (Витон) для СК-ВД | — | CK-12-15 ВД |
15 | G½ | 450 |
CK-22-15 ВД | |||||
|
CK-12-20 ВД |
20 | G¾ | 1040 | ||
CK-22-20 ВД | |||||
|
CK-12-25 ВД |
25 | G1 | |||
CK-22-25 ВД | |||||
|
CK-12-32 ВД |
32 | G1¼ | 1950 | ||
CK-22-32 ВД | |||||
|
CK-12-40 ВД |
40 | G1½ | |||
CK-22-40 ВД | |||||
|
CK-12-50 ВД |
50 | G2 | 2580 | ||
CK-22-50 ВД |
Дополнительные опции
| Наименование | Цена с НДС, руб. |
|---|---|
| Замена катушки СК | от 110 |
| Замена мембраны СК | от 180 |

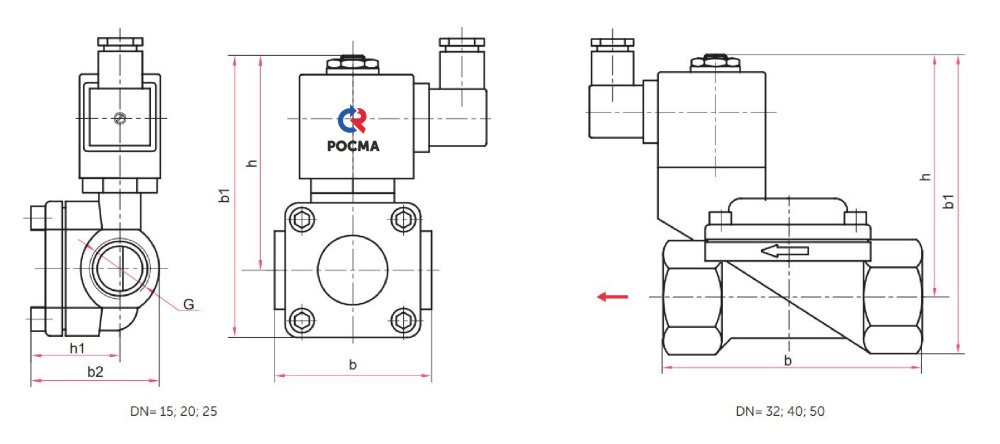

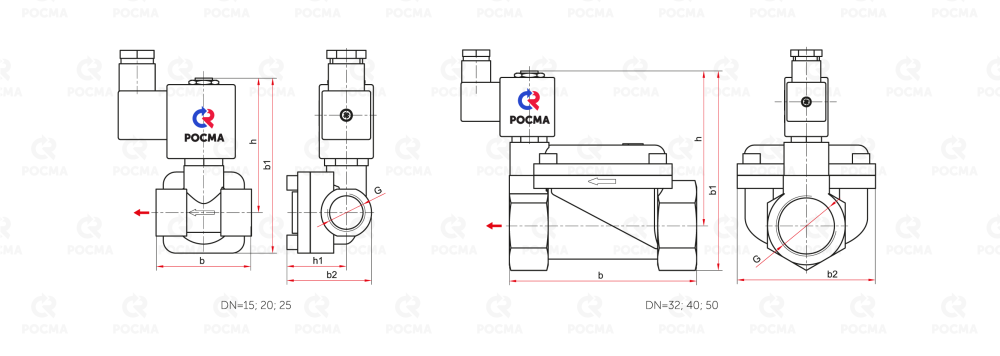

Габаритные и присоединительные размеры (мм), вес (кг)
| DN | Тип | h | h1 | b | b1 | b2 | G | Вес |
|---|---|---|---|---|---|---|---|---|
| 15 | НЗ / НО | 78 / 92 | 32 | 53 | 97 / 113 | 43 | G½ | 0,56 / 0,58 |
| 20 | НЗ / НО | 87 / 104 | 40 | 84 | 117 / 133 | 60 | G¾ | 0,97 / 1,01 |
| 25 | НЗ / НО | 85 / 102 | 43 | 88 | 115 / 132 | 61 | G1 | 1,14 / 1,17 |
| 32 | НЗ / НО | 105 / 123 | – | 130 | 138 / 154 | 97 | G1¼ | 2,40 / 2,50 |
| 40 | НЗ / НО | G1½ | 2,15 / 2,25 | |||||
| 50 | НЗ / НО | 120 / 135 | 158 | 158 / 175 | 112 | G2 | 3,25 / 3,35 |

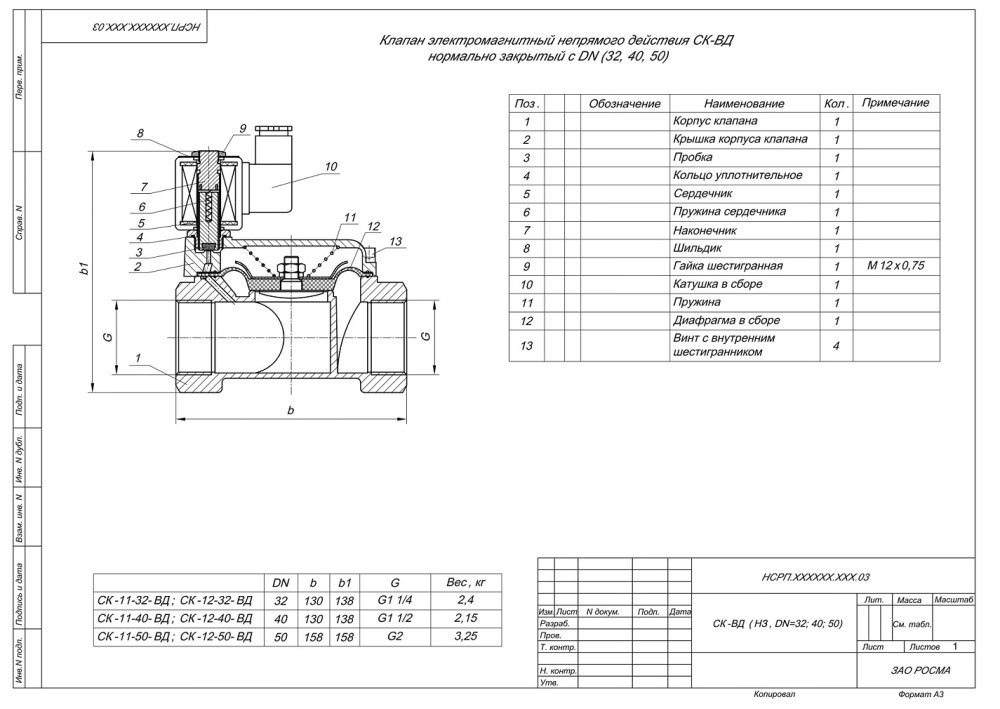

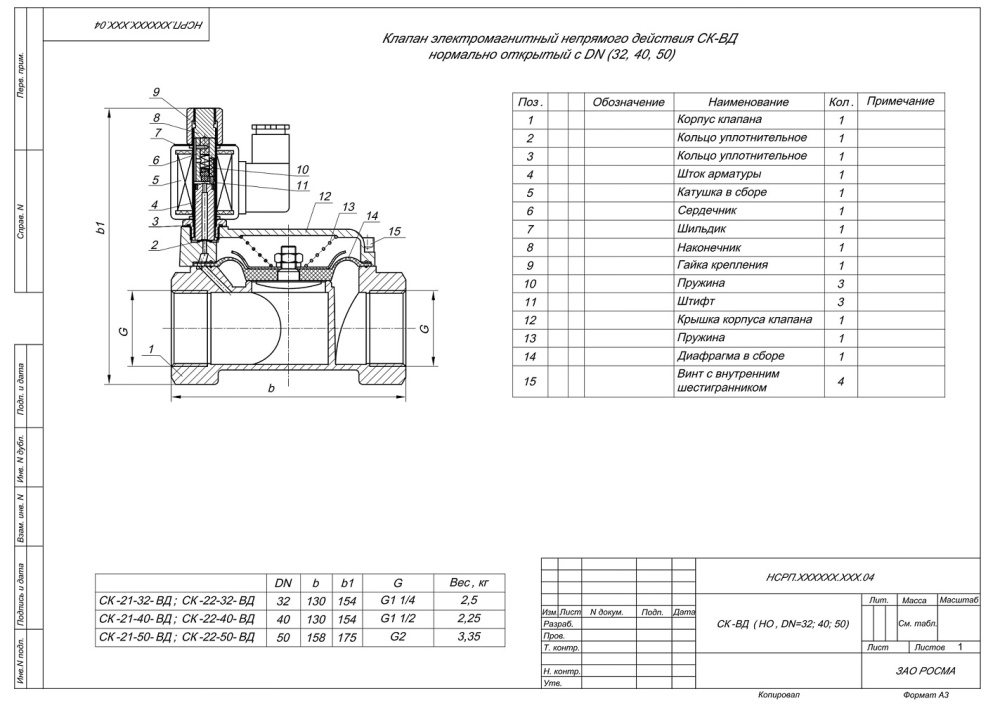

Чертежи СК-ВД в разрезе
Чертежи катушек
Как правило, выбор способа подключения клапана электромагнитного (соленоидного) непрямого действия зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
- Сгон и муфта;
- Переходник-американка;
- Угловой переходник;
- Гибкое подключение.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана - НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.
Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.
Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.

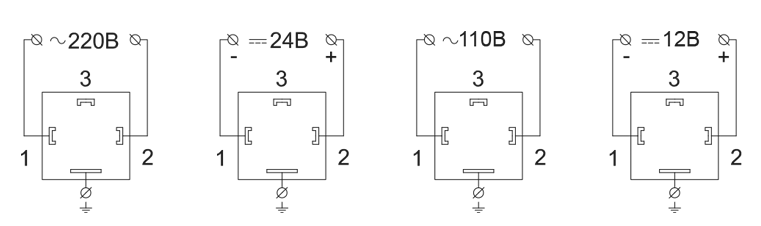

Схема подключения катушки:
Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.
| Тип | клапан электромагнитный соленоидный | CK |
| Исполнение | нормально закрытый | 1 |
| нормально открытый | 2 | |
| Номинальное напряжение, В | ~220 | 1 |
| –24 | 2 | |
| Номинальный диаметр DN, мм | 15 | 15 |
| 20 | 20 | |
| 25 | 25 | |
| 32 | 32 | |
| 40 | 40 | |
| 50 | 50 | |
| Принцип работы | непрямого действия | ВД |
| Мембрана | бутадиен-нитрильный каучук (NBR) | - |
| фторкаучук (Витон) | В |
Пример обозначения: СК - 21 - 15 - ВД
