Клапаны электромагнитные (соленоидные) непрямого действия с поршнем
Тип СК-ВТ. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, газов и прочих агрессивных сред повышенной температуры.
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.
Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔР = 0,05МПа) на входе и на выходе клапана.
Непрямого действия
15 / 20 / 25 / 32 / 40 / 50
Нормально закрытый
Нормально открытый
~220 В, -24 В
| Рабочая среда - жидкость | |||
| Исполнение | |||
| нормально-закрытые | 15, 20, 25, 32 | 4,0 | 2,5 |
| 40, 50 | 2,6 | 1,8 | |
| нормально-открытые | 15, 20, 25, 32 | 3,0 | 1,6 |
| 40, 50 | 2,2 | 1,0 | |
| Рабочая среда - пар | |||
| Исполнение | |||
| нормально-закрытые | 15, 20, 25, 32 | 1,6 | 1,6 |
| 40, 50 | 1,6 | 0,6 | |
| нормально-открытые | 15, 20, 25, 32 | 1,6 | 1,0 |
| 40, 50 | 1,0 | 0,5 | |
0,05 (для жидкости)
0,1 (для пара)
-20…+180
-20…+80
IP65, DIN-разъем
Опция: энергосберегающий коннектор
| DN, мм | 220 В | 24 В |
| 15, 20, 25, 32, 40, 50 | 15 | 18 |
| DN, мм | Открытие | Закрытие |
| 20 - 400 | 1000 - 1500 | |
G½ / G¾ / G1 / G1¼ / G1½ / G2
Нержавеющая сталь 08Х18Н10
Фторопласт (PTFE)

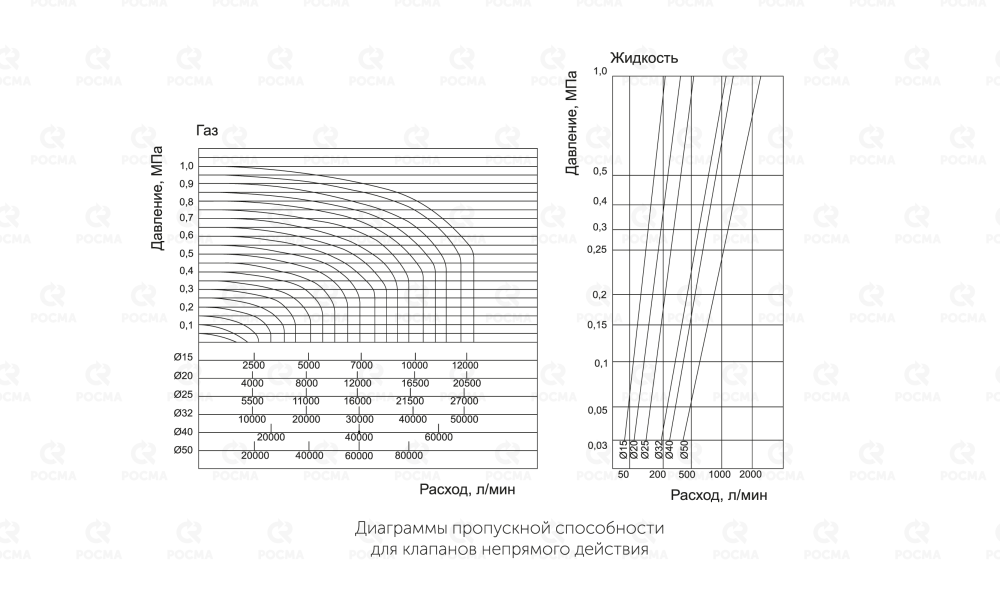

| DN, мм | м³/час |
| 15 | 4,11 |
| 20 | 6,51 |
| 25 | 10,28 |
| 32 | 20,57 |
| 40 | 24,85 |
| 50 | 41,13 |
500 000 циклов
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
ТУ 3712-001-4719015564-2015
Клапаны электромагнитные СК-ВТ
| Наименование | Исполнение | Тип | Номинальный диаметр DN*, мм |
Резьба присоединения | Цена с НДС, руб. |
|---|---|---|---|---|---|
| Клапан двухпозиционный двухходовой | нормально-закрытый | CK-12-15 ВТ-НЕРЖ |
15 | G½ | 7180 |
| CK-12-20 ВТ-НЕРЖ |
20 | G¾ | 8660 | ||
| CK-12-25 ВТ-НЕРЖ |
25 | G1 | 9540 | ||
| CK-12-32 ВТ-НЕРЖ |
32 | G1¼ | 17100 | ||
| CK-12-40 ВТ-НЕРЖ |
40 | G1½ | 21440 | ||
| CK-12-50 ВТ-НЕРЖ |
50 | G2 | 27320 | ||
| нормально-открытый |
CK-22-15 ВТ-НЕРЖ |
15 | G½ | 9110 | |
|
CK-22-20 ВТ-НЕРЖ |
20 | G¾ | 9950 | ||
|
CK-22-25 ВТ-НЕРЖ |
25 | G1 | 11890 | ||
|
CK-22-32 ВТ-НЕРЖ |
32 | G1¼ | 18800 | ||
|
СK-22-40 ВТ-НЕРЖ |
40 | G1½ | 23610 | ||
CK-22-50 ВТ-НЕРЖ |
50 | G2 | 29190 | ||
| Катушка 24 В или 220 В для СК-ВТ | — | — |
15 / 20 / 25 / 32 / 40 / 50 | DIN-разъем | 1090 |
| Разъем энергосберегающий для катушки 24 В или 220 В для СК, СК-НЕРЖ | нормально-закрытый | 15 / 20 / 25 / 32 / 40 / 50 | DIN-разъем | 820 | |
| нормально-открытый | 15 / 20 / 25 / 32 / 40 / 50 |
Дополнительные опции
| Наименование | Цена с НДС, руб. |
|---|---|
| Замена катушки СК | от 110 |
| Замена мембраны СК | от 180 |

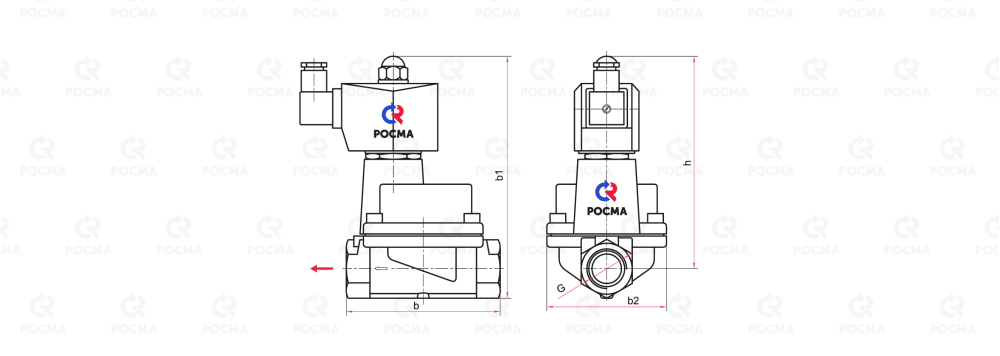

Габаритные и присоединительные размеры (мм), вес (кг)
| DN | Тип | h | b | b1 | b2 | G | Вес |
|---|---|---|---|---|---|---|---|
| 15 | НЗ / НО | 107 / 114 | 69 | 121 / 128 | 49 | G½ | 0,63 / 0,79 |
| 20 | НЗ / НО | 115 / 122 | 79 | 133 / 140 | 56 | G¾ | 1,04 / 1,20 |
| 25 | НЗ / НО | 121 / 128 | 96 | 142 / 149 | 70 | G1 | 1,21 / 1,36 |
| 32 | НЗ / НО | 125 / 132 | 109 | 152 / 159 | 70 | G1¼ | 2,27 / 2,49 |
| 40 | НЗ / НО | 136 / 143 | 128 | 167 / 174 | 95 | G1½ | 2,87 / 3,09 |
| 50 | НЗ / НО | 145 / 152 | 150 | 183 / 190 | 100 | G2 | 3,67 / 3,89 |
Чертежи СК-ВТ в разрезе
Чертежи катушек
Как правило, выбор способа подключения клапана электромагнитного (соленоидного) непрямого действия с поршнем зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
- Сгон и муфта;
- Переходник-американка;
- Угловой переходник;
- Гибкое подключение.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана - НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.
Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.
Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.

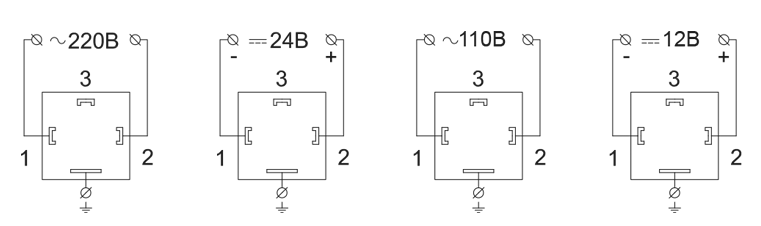

Схема подключения катушки:
Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.
| Тип | клапан электромагнитный соленоидный | CK |
| Исполнение | нормально закрытый | 1 |
| нормально открытый | 2 | |
| Номинальное напряжение, В | ~220 | 1 |
| –24 | 2 | |
| Номинальный диаметр DN, мм | 15 | 15 |
| 20 | 20 | |
| 25 | 25 | |
| 32 | 32 | |
| 40 | 40 | |
| 50 | 50 | |
| Принцип работы | непрямого действия с поршнем | ВТ |
| Корпус | нержавеющая сталь | НЕРЖ |
Пример обозначения: СК - 11 - 20 - ВТ - НЕРЖ
