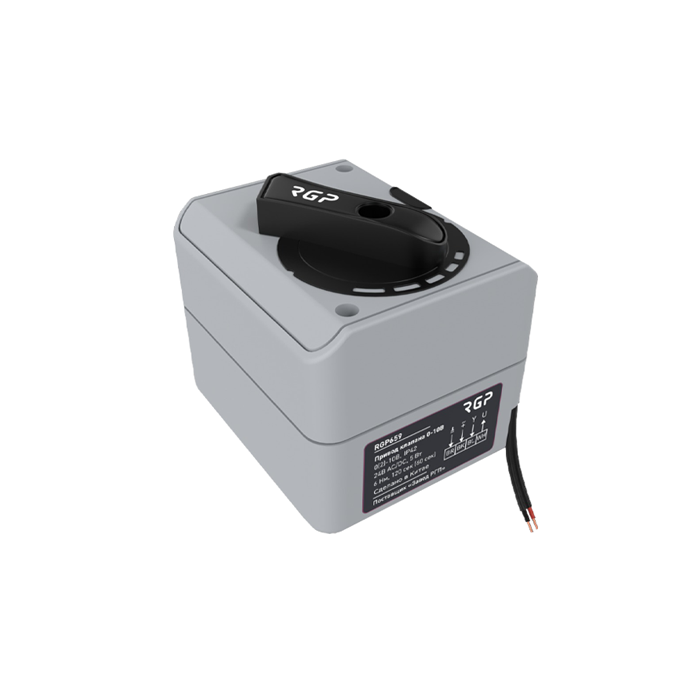

Приводы для поворотных клапанов и шаровых кранов
Поворотные приводы с питанием 24В и 220В предназначены для управления поворотными смесительными клапанами или шаровыми кранами с крутящим моментом до 6 Н·м и управляются с помощью 2-3 точечных сигналов или пропорциональным управляющим сигналом 0-10В (2-10В). Привод предназначен для установки на 3-ходовые клапана RMV, а также других производителей (с помощью адаптеров, поставляемых отдельно).
Для настройки привода с управлением 0-10В используется DIP-переключатель, позволяющий изменить управляющее напряжение, а также направление и скорость вращения.
-5…+50°C, < 85% RH (без конденсации)
-30…+70
IP42
24В/230B AC±10 %
24B AC/DC±20 %
DC = 2,5 Вт, AC = 5 Вт
90°
60 или 120
CW-CСW
3-х точечный
Аналоговый 0(2)-10В, DIP-переключатель
Концевой выключатель NO
Выходной сигнал 0(2)-10В
До 6
Есть, кнопка с самовозвратом, рукоятка
< 40 дБ
Пластик (PC)
Кабель 0.75 мм2, 1 метр
На монтажную площадку регулирующего клапана
Цена
| Наименование | Цена с НДС, руб. | |
|---|---|---|
| Привод поворотный пропорциональный 24В (0-10В, 6 Н·м, 90°, 60/120 сек) | RGP659 | 10000 |
| Привод поворотный 3-точечный 24В AC (6 Н·м, 90°, 60 сек) | RGP653 | |
| Привод поворотный 3-точечный 24В AC (6 Н·м, 90°, 120 сек) | RGP664 | |
| Привод поворотный 3-точечный 220В AC (6 Н·м, 90°, 60 сек) | RGP561 | |
| Привод поворотный 3-точечный 220В AC (6 Н·м, 90°, 120 сек) | RGP691 | |
Чтобы установить электропривод на клапан RMV или VB, снимите рукоятки со штока клапана и установите переходник штока (один из двух комплектов), поставляемые с приводом. Далее установите привод в открытом положении, установите индикатор положения и рукоятку привода, затяните винтом М5.
В случае клапанов Euromix, в одно из отверстий в корпусе привода вставьте латунный винт из комплекта переходников, предохраняющий привод от проворачивания. Установите открытое положение на клапане и приводе. Установите привод на клапан и затяните его с моментом от 1 до 2 Н·м. Используйте для этого винт M5, входящий в комплект поставки.

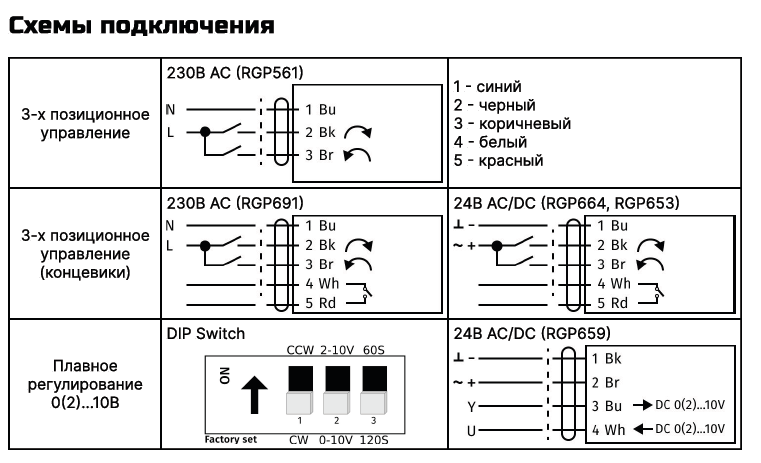

Для подключения привода с управлением 0-10В подсоедините к проводам напряжение питания 24 В в соответствии со схемой на рисунке ниже. Для постоянного тока подключите «+» к коричневому проводу и «-» к черному проводу. Напряжение питания 24 В переменного тока не имеет полярности, поэтому не имеет значения, как подключать. К синему проводу подключить «+» управляющего напряжения 0-10В или 2-10В (в зависимости от выбранной настройки на DIP-переключателе). По белому проводу посылается обратная связь о положении клапана в виде напряжения 0-10В или 2-10В.
Для подключения привода с 3-х точечным управлением подключите управляющие сигналы согласно схеме. Вращение привода достигается путем подачи напряжения 24 или 220В на один из проводов (черный или коричневый), синий провод «нейтраль» от сети или трансформатора 24В АС. По белому и красному проводам посылается обратная связь с концевого выключателя, встроенного в привод (при наличии).
