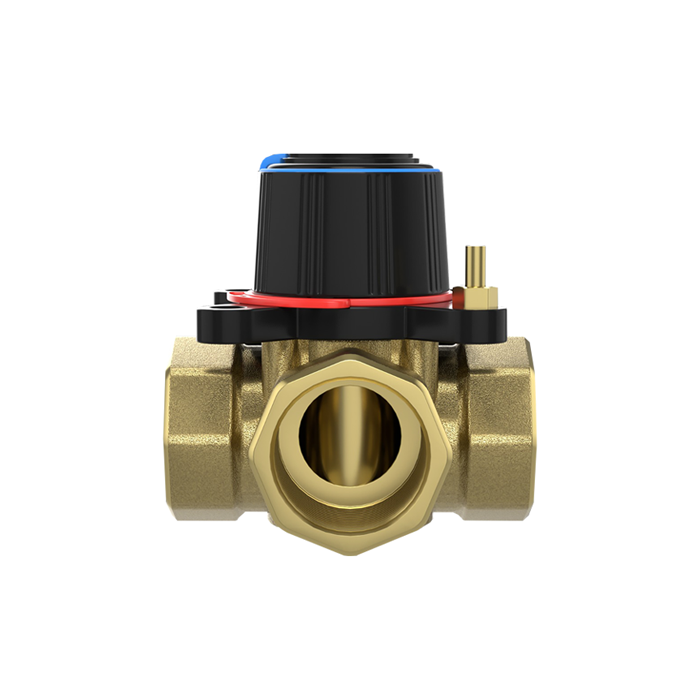

Смесительный поворотный трёхходовой клапан RMV
Смесительные поворотные трёхходовые клапаны RMV предназначены для регулирования расхода жидкостей в системах теплоснабжения, охлаждения и кондиционирования (HVAC) и могут использоваться как для смешения, так и для разделения потоков.
Регулирующий клапан имеет S-образную характеристику регулирования и изготовлен из специального латунного сплава для преимущественного использования в системах отопления, охлаждения и вентиляции.
-10…+110 (постоянно)
-10…+130 (кратковременно)
PN = 10
7…100%
| DN15 - DN32 | < 2 |
| DN40 - DN50 | < 4 |
< 5
DN = 15…50
S-образная
При разделении <0,1%
При смешении <1%
Разделение потоков - 2
Смешение потоков - 1
200 кПа (2 бар)
| 15 | 0,4; 0,63; 1; 1,6; 2,5 |
| 20 | 4; 6,3; 10; 16 |
| 25 | 10; 16 |
| 32 | 16; 25 |
| 40 | 25; 40 |
| 50 | 40; 50; 63 |
Внутренняя резьба (ВР) от G1/2" до G2"
Вода, водный раствор гликоля с концентрацией до 50%
Стойкая к коррозии латунь EN 12165 CW617N
Рукоятка - нейлон
Прокладка - EPDM
Цена
| Наименование | DN | Резьба присоединения | Цена с НДС, руб. |
|---|---|---|---|
| Смесительный поворотный трёхходовой клапан RMV | 15 | G½ | 5000 |
| 20 | G¾ | ||
| 25 | G1 | 5250 | |
| 32 | G1¼ | 5750 | |
| 40 | G1½ | 10000 | |
| 50 | G2 | 12500 |

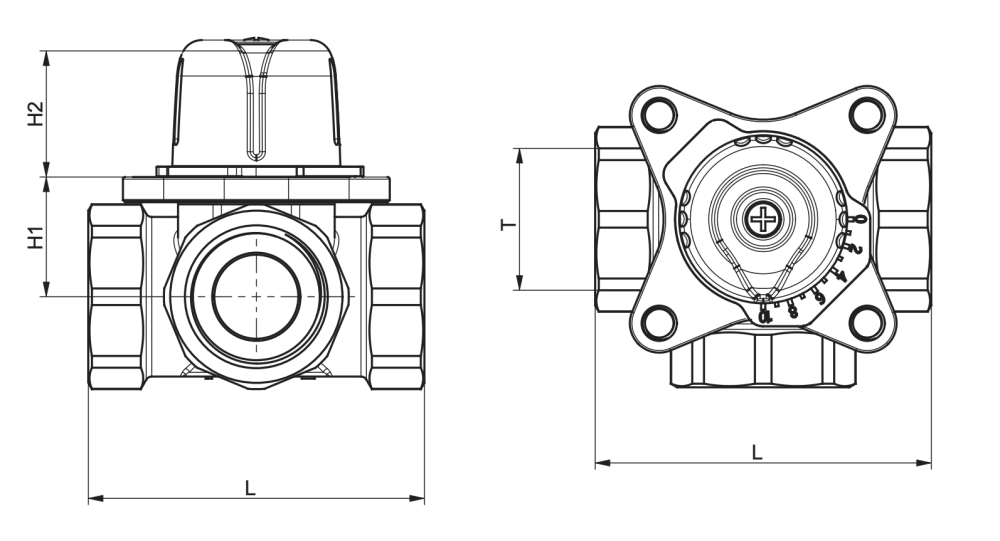

Габаритные и присоединительные размеры (мм), вес (кг)
| DN | Присоединение, дюймы | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| L | H | H1 | H2 | |||
| 15 | ½ | 80 | 63 | 28,5 | 28 | 0,5 |
| 20 | ¾ | 80 | 63 | 28,5 | 28 | 0,53 |
| 25 | 1 | 80 | 63 | 28,5 | 28 | 0,64 |
| 32 | 1¼ | 90 | 67 | 32 | 28 | 0,89 |
| 40 | 1½ | 115 | 73 | 39 | 28 | 1,61 |
| 50 | 2 | 125 | 73 | 39 | 28 | 1,71 |

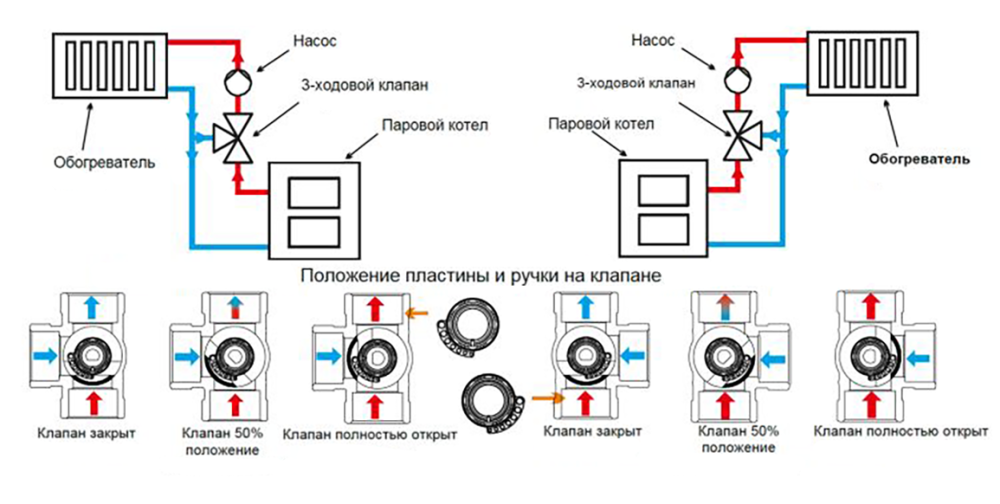

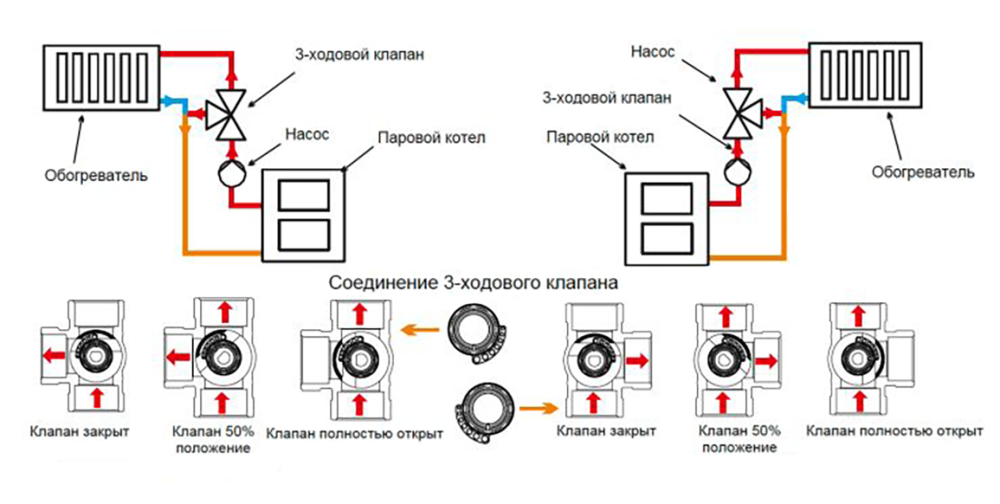

Рекомендации по установке регулирующих клапанов RMV
⚠️ Внимание! Во избежании заклинивания привода требуется установка сетчатого фильтра на подающем трубопроводе перед регулирующим клапаном.
