Термометры биметаллические специальные (с пружиной)
.1645435281.jpg.805x805r.avif)

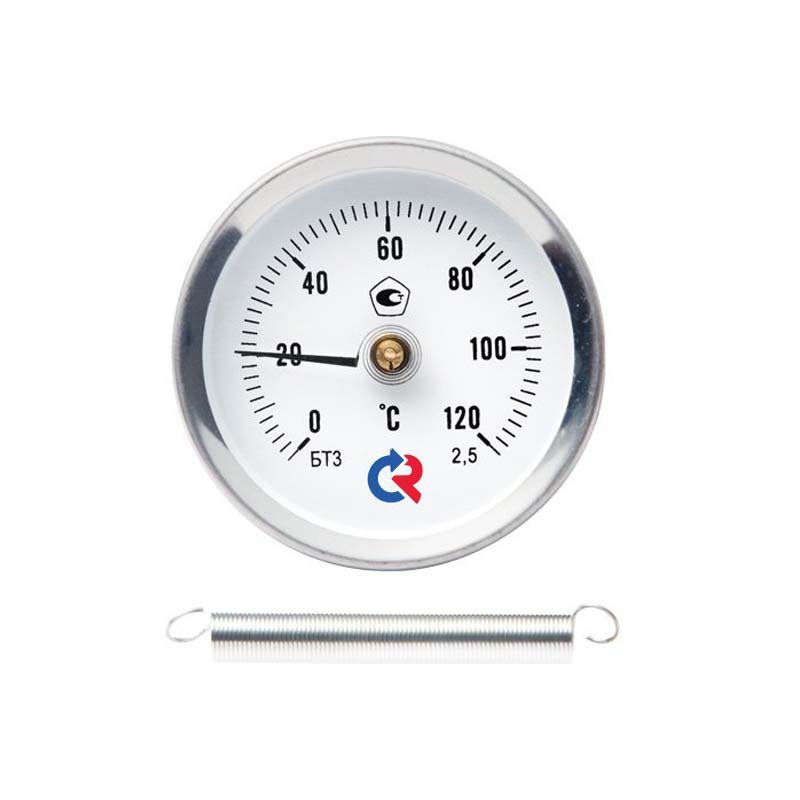

Тип БТ, серия 010. Термометр биметаллический накладной с пружиной предназначен для измерения температуры приповерхностного слоя среды (вязкой, жидкой, газообразной) цилиндрических объектов, например трубы в системе отопления.
Корпус прибора изготовлен из коррозионностойкой стали.
Область применения: накладные термометры используются в системах отопления, кондиционирования, теплоснабжения,
63
2,5
| 0…+60 | 0…+100 |
| 0…+120 | 0…+150 |
Окружающая среда: 0…+60
Биметаллическая спираль
IP43, коррозионностойкая сталь 12Х15Г9НД
Коррозионностойкая сталь 12Х15Г9НД, запрессованное
Алюминий, шкала черная на белом фоне
Минеральное

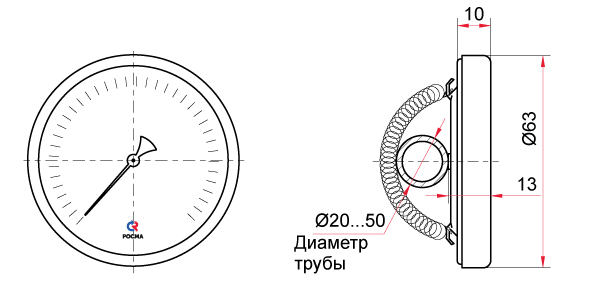

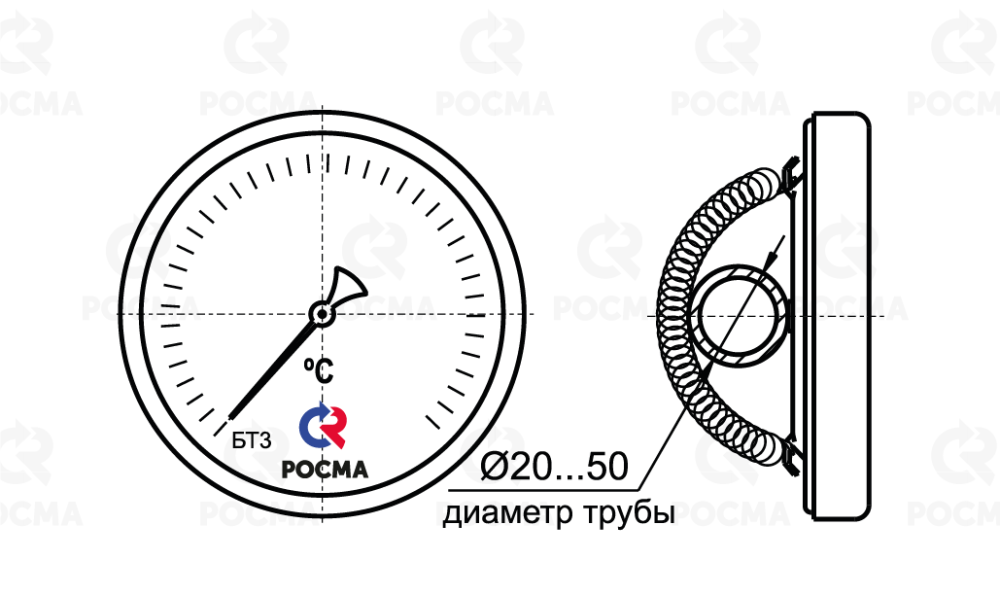

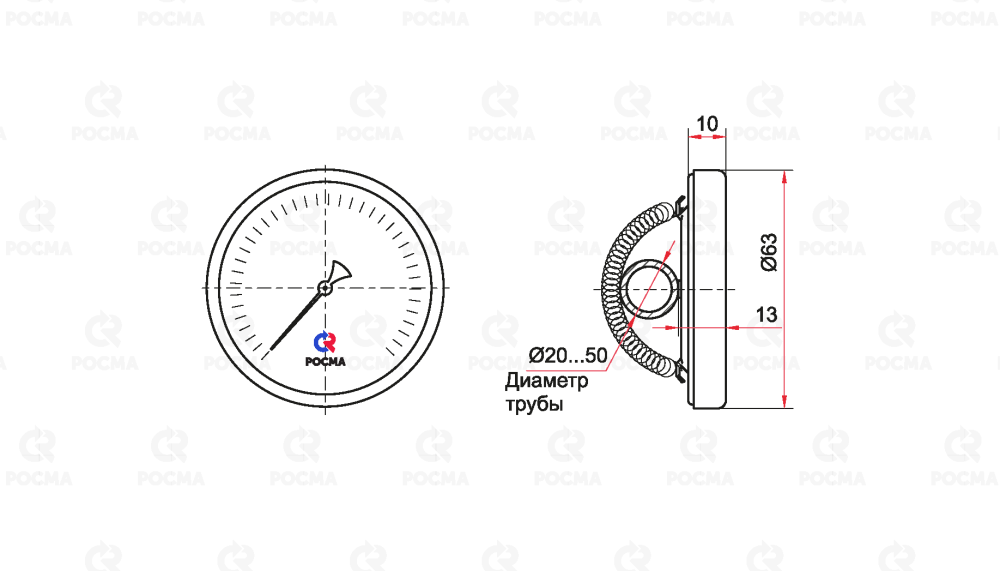

Стальная спиральная пружина для крепления на трубе диаметром от 20 до 50 мм
3 года
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Подробнее
ТУ 4211-001-4719015564-2008
Термометры БТ специальные (с пружиной)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний |
Тип крепления | Цена с НДС, руб. |
|---|---|---|---|---|---|
|
|
63 | 2,5 | 0…+60 / 100 / 120 / 150 | пружина | 440 |
Дополнительные опции
| Наименование услуги | Цена с НДС, руб. |
|---|---|
| Свидетельство о поверке к нумерованному прибору | 130 |
| Протокол поверки к нумерованному прибору | 130 |
| Индивидуальный паспорт на нумерованный прибор | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
Термометр биметаллический с пружиной для крепления на трубе предназначен для наружной установки на металлические трубопроводы диаметром от 20 мм до 50 мм.
Перед установкой необходимо проверить, что температура среды не превышает диапазон измерений прибора.
При монтаже / демонтаже термометров на трубопроводы с горячей средой необходимо соблюдать меры предосторожности, чтобы избежать ожогов.
Перед установкой необходимо зачистить участок трубы, где будет закрепляться термометр, до блеска (чистая и гладкая поверхность). Это обеспечивает хорошее контактное соединение и точные измерения. После зачистки рекомендуется нанести тонкий слой термопасты КТП-8 или аналогичной на контактную поверхность термометра. Это улучшит теплопередачу между трубой и контактной частью (чувствительным элементом прибора).
Для установки термометра следует:
- зацепить один конец прижимной пружины за одно из предназначенных для нее ушко на тыльной стороне термометра;
- аккуратно разместить термометр на подготовленном участке трубы так, чтобы контактная часть равномерно прилегала к поверхности;
- обхватить трубопровод пружиной, натягивая её так, чтобы она плотно охватывала трубу, фиксируя термометр;
- натянув пружину, зацепить её другой конец за второе предназначенное ушко на обратной стороне термометра.
Внимание! Следите за тем, чтобы термометр без зазоров плотно прилегал к трубе, это гарантирует точность показаний.
В процессе эксплуатации следует периодически осматривать крепление термометра и чистоту контактных поверхностей. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стрелка движется скачками;
- погрешность показаний превышает допустимое значение.
| Тип | биметаллический термометр | БТ |
| Диаметр корпуса, мм | 63 | 3 |
| Присоединение | на пружине | 0 |
| Материал штока | нет | 0 |
| Материал корпуса и кольца | коррозионностойкая сталь | 1 |
| Материал гильзы | без гильзы | 0 |
| Диапазон показаний температур, °C | 0…+60 / 100 / 120 / 150 | |
| Класс точности | 2,5 | |
Пример обозначения:
БТ − 30. 010 (0–120 °C). 2,5
| Росма | БД | Юмас |
|---|---|---|
| БТ-30.010 | ТБ-рос 30.010 | ТБП-Тр |
Накладной термометр крепится на трубу с помощью пружины. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина, которая изготавливается из двух прочно соединённых металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина, которая навита вокруг оси контактного элемента, изгибается и вращает стрелку термометра, при этом стрелка закреплена непосредственно на биметалле.
