Резьбовые заглушки
Резьбовые заглушки
Предназначены для перекрытия резьбовых соединений гидравлических или пневматических систем при демонтаже измерительных приборов или другого оборудования.
Максимальное рабочее давление, МПа
60
Материал
Углеродистая сталь 10
Нержавеющая сталь 08Х18Н10
Резьба присоединения
Наружная: G½ или M20×1,5
Техническая документация
ТУ 4218-001-4719015564-2015
Цена
| Наименование | Материал | Резьба присоединения | Цена с НДС, руб. |
|---|---|---|---|
| Резьбовые заглушки | углеродистая сталь | наружная M20×1,5 или G½ | 110 |
| нержавеющая сталь | 255 |

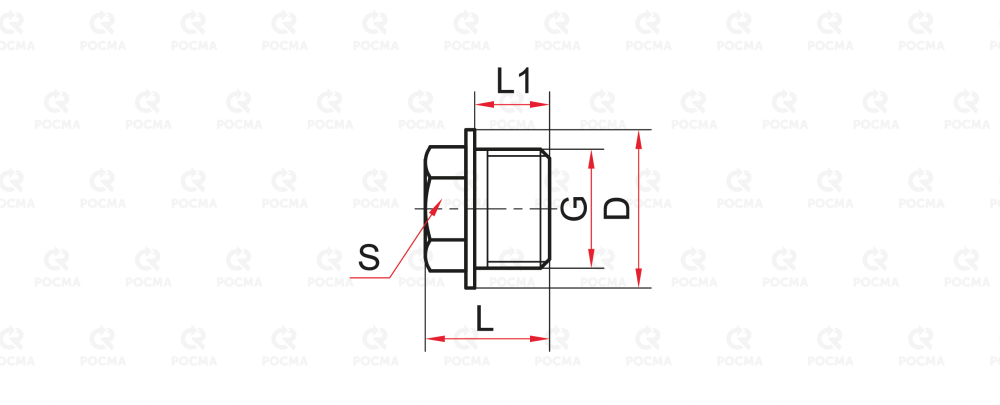

Чертежи
| G | S | L | L1 | D | Вес |
|---|---|---|---|---|---|
| G½, нерж. | 19 | 26 | 14 | 26 | 0,07 |
| G½, сталь |
29 | ||||
| М20х1,5, нерж | 25 | ||||
| M20×1,5, сталь | 23 | 13 | 27 | 0,06 |
Карта заказа
| Тип | Резьбовая заглушка | |
| Резьба присоединения |
наружная |
G½ |
| М20×1,5 | ||
| Материал | углеродистая сталь | — |
| нержавеющая сталь | нерж. | |
Пример обозначения: Резьбовая заглушка G½, нерж.
