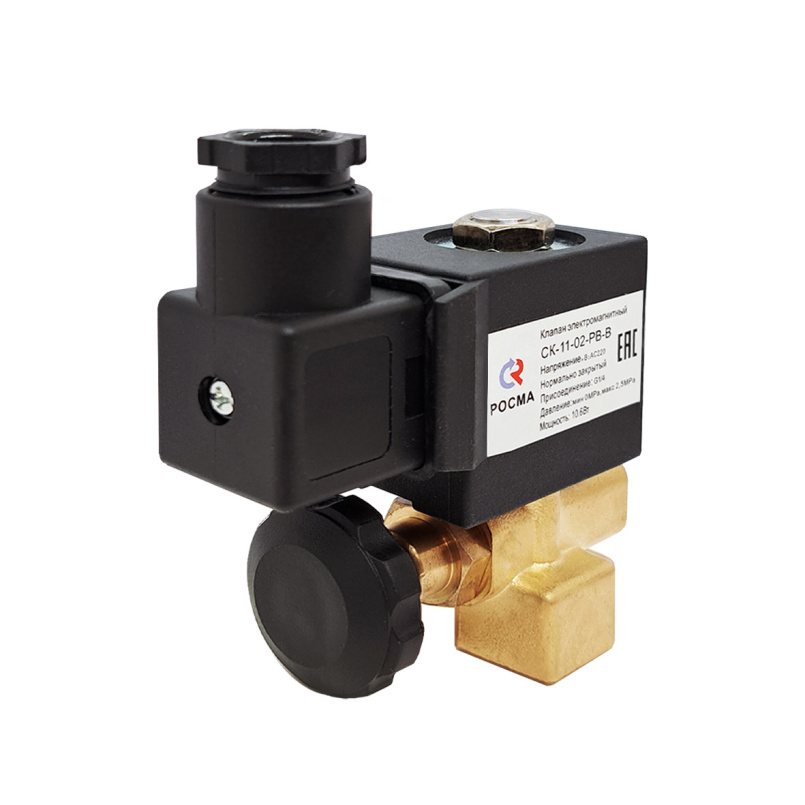

Клапаны электромагнитные (соленоидные) прямого действия с регулировочным вентилем
-с-регулировочным-вентилем-1.1785411566.jpg.805x805r.avif)
Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.
Клапан оснащен дополнительным ручным вентилем, с помощью которого можно регулировать диаметр проходного сечения клапана, а также открывать или закрывать клапан независимо от наличия или отсутствия напряжения на катушке СК.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
Прямого действия
02
Нормально закрытый
~220 В, -24 В
0…2,5
-10.+160
-10…+80
IP65, DIN-разъем
| 220 В | 10,6 |
| 24 В | 15 |
Открытие/закрытие: менее 50 мс
G¼
Медный сплав
Витон (FKM)
0,1
Кабельный ввод
Диаметр кабеля: 8 мм
500 000 циклов
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
ТУ 3712-001-4719015564-2015
Клапаны электромагнитные СК
| Наименование | Исполнение | Тип | Номинальный диаметр DN, мм | Резьба присоединения | Цена с НДС, руб |
|---|---|---|---|---|---|
| Клапан двухпозиционный двухходовой | Нормально закрытый | СК-11-02-РВ-В /СК-12-02-РВ-В | 02 | G¼ | 2460 |
Дополнительные опции
| Наименование | Цена с НДС, руб. |
|---|---|
| Замена катушки СК | от 110 |

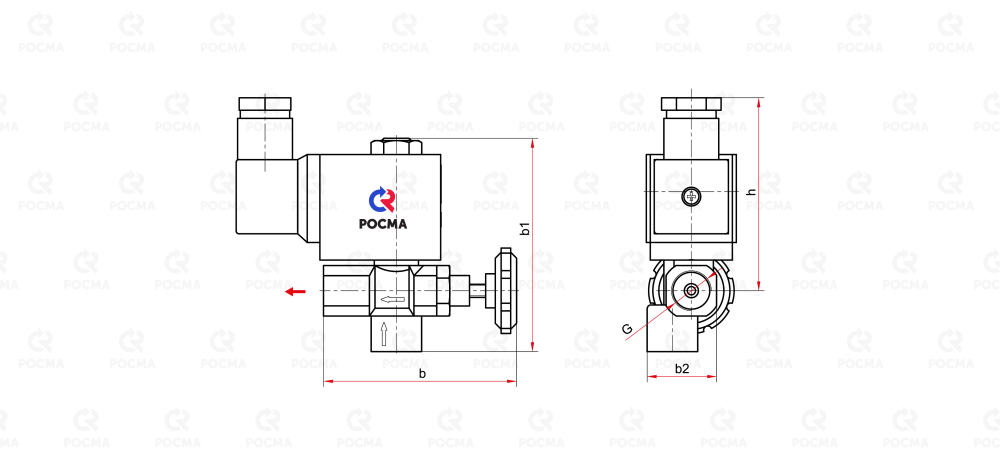

Габаритные и присоединительные размеры (мм), вес (кг)
| DN | Тип | h | b | b1 | b2 | G | Вес |
|---|---|---|---|---|---|---|---|
| 02 | НЗ | 55 | 63...68 | 74 | 25 | G¼ | 0,30 |
Правильный выбор способа подключения клапана электромагнитного (соленоидного) прямого действия с регулировочным вентилем — залог его надёжной и бесперебойной работы. Он определяется технологическими особенностями линии, типом уже установленной арматуры, а также удобством последующего обслуживания.
На практике чаще всего применяются такие виды подключения:
- Сгон и муфта — классический резьбовой вариант.
- Переходник-американка — быстрый монтаж/демонтаж.
- Угловой переходник — для сложных трасс.
- Гибкое подключение — с использованием гибких шлангов (рукавов).
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана — НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.
Перед установкой клапана необходимо проверить трубопровод на отсутствие загрязнений: частиц окалины, песка, ржавчины, сварочного шлака. Даже мелкие примеси могут вывести клапан из строя. Рекомендуется смонтировать перед клапаном фильтр грубой очистки — это продлит срок службы и снизит риск заклинивания.
При установке соблюдать главное правило:

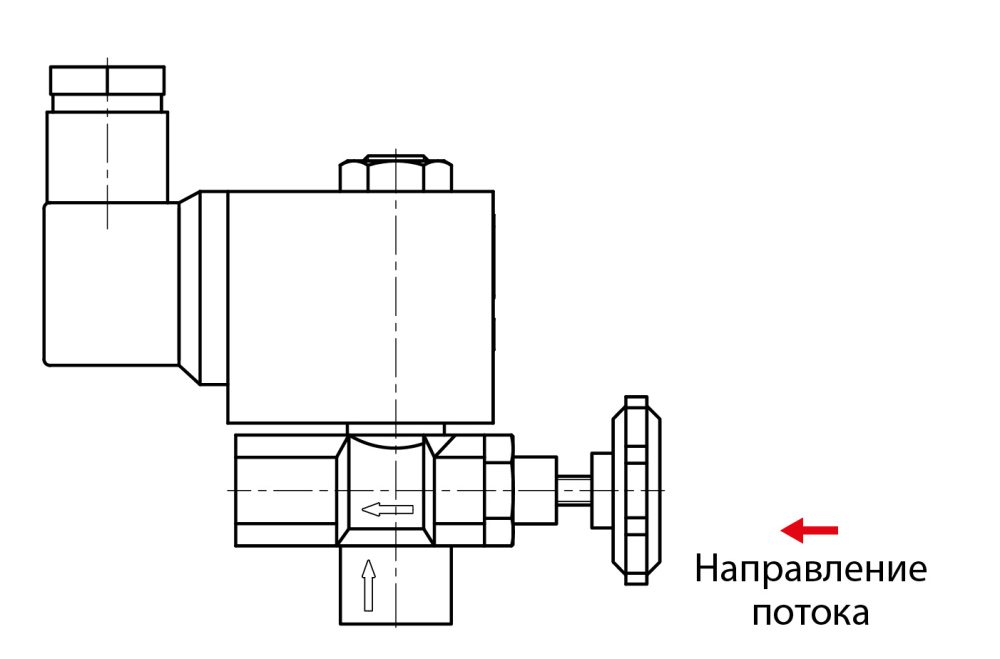

Направление потока среды должно совпадать с направлением стрелки на корпусе клапана. Клапаны данного типа допускается монтировать в любом пространственном положении — горизонтальном, вертикальном или наклонном.
Внимание! Все работы по подключению питания выполнять только при полностью снятом напряжении.
Категорически запрещается подавать электричество на катушку, если она не надета на клапан. Это гарантированно вызовет её мгновенное перегорание.

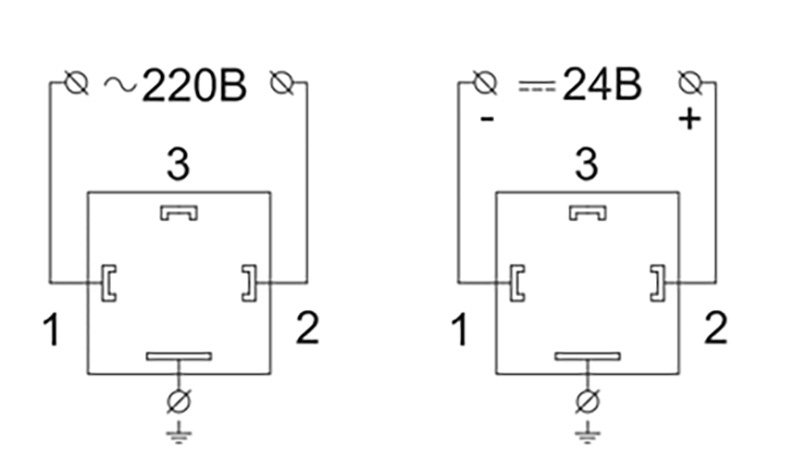

Схема подключения катушки:
При монтаже кабеля в DIN-разъём обязательно сформировать петлю (изгиб) — она будет служить гидрозатвором и обеспечит стекание капель конденсата, не допуская их попадания внутрь. Попадание жидкости в разъём категорически недопустимо и ведёт к короткому замыканию.
| Тип | клапан электромагнитный соленоидный | CK |
| Исполнение | нормально закрытый | 1 |
| Номинальное напряжение, В | ~220 | 1 |
| -24 | 2 | |
| Номинальный диаметр DN, мм | 02 | 02 |
| Принцип работы | прямого действия | - |
| Регулировочный вентиль | регулировочный вентиль | РВ |
| Уплотнение поршня | витон | В |
Пример обозначения: СК-11-02-РВ-В
| РОСМА | АРК Энергосервис | Дельта-КИП |
|---|---|---|
| СК (НЗ) | AR-DL-6E AR-DL-6K | DK-DL-6E |
