Клапаны электро­маг­нит­ные (соле­но­ид­ные) пря­мо­го дейст­вия фланцевые

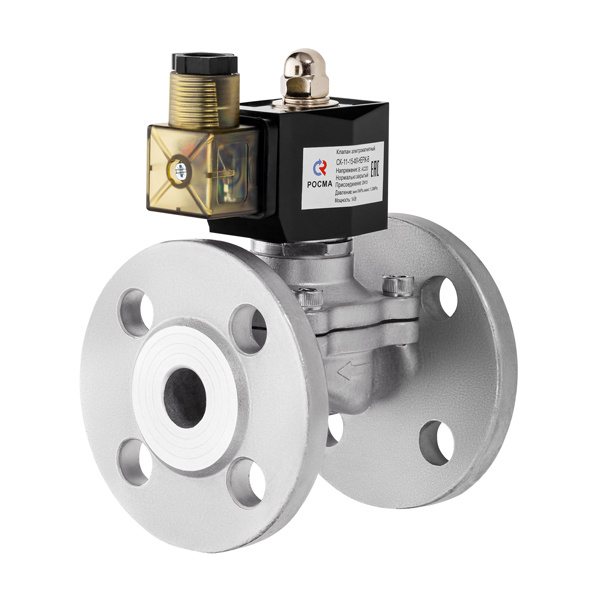

клапан электромагнитный СК-ФЛ
Нормально закрытый клапан СК-ФЛ
1 из 3

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред, в том числе агрессивных.

Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.

Принцип работы

Прямого действия

Номинальный диаметр DN, мм

15 / 20 / 25 / 32 / 40 / 50

Исполнение

Нормально закрытый

Номинальное напряжение

~220 В, -24 В

Рабочее давление, МПа

Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9

Температура рабочей среды, °С

-5…+120

Температура окружающей среды, °С

-10…+80

Катушка

IP65, DIN-разъем
Опция: энергосберегающий коннектор

Потребляемая мощность, Вт
DN, мм220 В24 В
15, 20, 251418
32, 40, 502038
Время срабатывания клапана, мс
DN, ммОткрытиеЗакрытие
15, 20, 25,
32, 40, 50
20 – 3030 – 50
Присоединение

Фланец F½ / F¾ / F1 / F1 ¼ / F1 ½ / F2

Корпус

Нержавеющая сталь 08Х18Н10

Мембрана

Фторкаучук (Витон)

Пропускная способность
DN, ммм³/час
154,11
206,51
2510,28
3220,57
4024,85
5041,13
Надежность

500 000 циклов

Техническая документация

ТУ 3712-001-4719015564-2015

Клапаны электро­маг­нит­ные СК-ФЛ

НаименованиеИсполнениеТип Номинальный
диаметр DN*, мм
Присоединение с фланцем Цена с НДС, руб.
Клапан двухпозицион­ный двух­хо­до­вой, нер­жа­ве­ющая стальнормально закрытый CK-11-15 / СК-12-15 ФЛ-НЕРЖ-В 15 12540
CK-11-20 / СК-12-20 ФЛ-НЕРЖ-В 20 14110
CK-11-25 / СК-12-25 ФЛ-НЕРЖ-В 25 F116240
CK-11-32 / СК-12-32 ФЛ-НЕРЖ-В 32 F1¼ 27210
CK-11-40 / СК-12-40 ФЛ-НЕРЖ-В 40 F1½ 33370
CK-11-50 / СК-12-50 ФЛ-НЕРЖ-В 50 F239590
Катушка 24 В или 220 В для СК-ФЛ-НЕРЖ15 / 20 / 25DIN-разъем750
32 / 40 / 502180
Разъем энергосберегающий для катушки 24 В или 220 В для СК-ФЛ-НЕРЖ15 / 20 / 25 / 32 / 40 / 50DIN-разъем820

Дополнительные опции

НаименованиеЦена с НДС, руб.
Замена катушки СКот 110

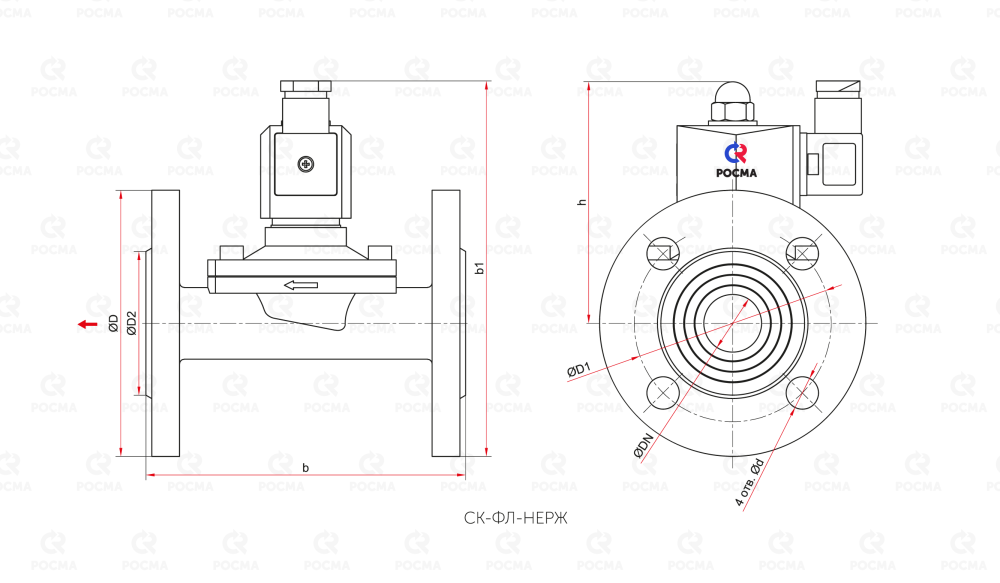

Чертежи


Габаритные и присоединительные размеры (мм), вес (кг)

DNТипhbb1dDD1D2Вес
15НЗ102104149149565441,85
20НЗ1021041541410575442,20
25НЗ1051381621411585622,95
32НЗ13315520118135100734,70
40НЗ13915721218145110815,65
50НЗ15220023218160125937,90

Диаграммы пропускной способности

Монтаж и эксплуатация

Выбор способа подключения клапана электромагнитного (соленоидного) прямого действия зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Перед монтажом фланцев необходимо их осмотреть на предмет повреждений и загрязнений, при необходимости - очистить. Затяжку фланцев производят в два этапа. На первом болты затягивают без значительных усилий, на втором - крепко затягивают.

Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана - НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.

Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.

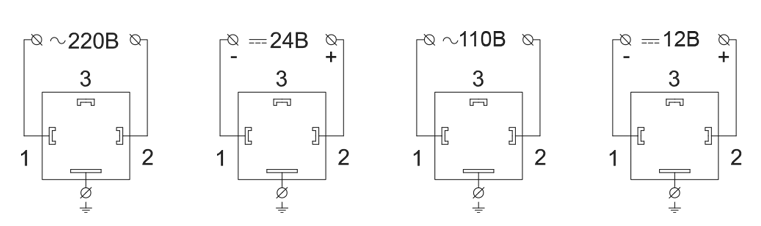

Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.


Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.

Карта заказа
Типклапан электромагнитный соленоидныйCK
Исполнение нормально закрытый 1
Номинальное напряжение, В ~220 1
-24 2
Номинальный диаметр DN, мм 15 15
20 20
25 25
32 32
40 40
50 50
Принцип работыпрямого действия-
ПрисоединениефланецФЛ
Корпуснержавеющая сталь
НЕРЖ
МембранавитонВ

Пример обозначения: СК - 11 - 15 - ФЛ - НЕРЖ - В
