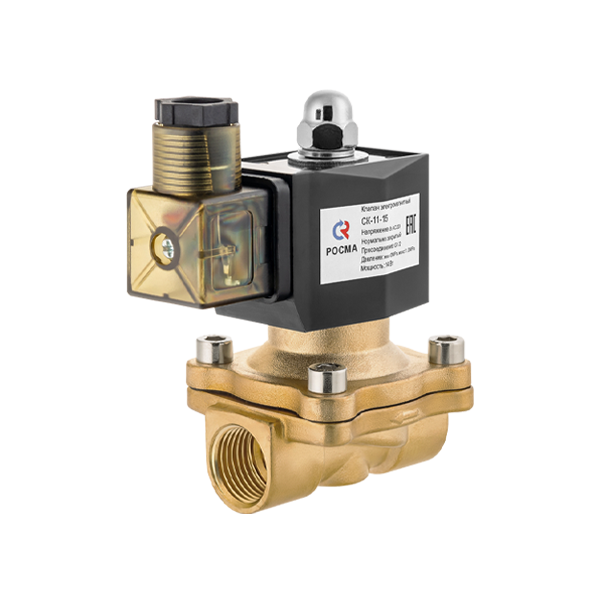

Клапаны электромагнитные (соленоидные) прямого действия
Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.
Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам средами, с корпусом из медного сплава - для неагрессивных по отношению к медным сплавам и каучукам сред.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
Прямого действия
08 / 15 / 20 / 25 / 32 / 40 / 50
Нормально закрытый
Нормально открытый
~220 В, -24 В
Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9
-5…+90 (NBR)
-5…+120 (Витон)
-10…+80
IP65, DIN-разъем
Опция: энергосберегающий коннектор*
* – кроме катушек для СК-21 и СК-22 с DN 32, 40, 50
| DN, мм | 220 В | 24 В |
| 08 (НЗ) | 7 | 11,3 |
| 15, 20, 25 (НЗ, НО) | 14 | 18 |
| 32, 40, 50 (НЗ) | 20 | 38 |
| 32, 40, 50 (НО) | 36 | 38 |
| DN, мм | Открытие | Закрытие |
| 08 | 20 – 400 | 100 – 1500 |
| 15, 20, 25, 32, 40, 50 | 20 – 30 | 30 – 50 |
G¼ / G½ / G¾ / G1 / G1¼ / G1½ / G2
Медный сплав
Нержавеющая сталь 08Х18Н10
Бутадиен-нитрильный каучук (NBR)
Опция: фторкаучук (Витон)

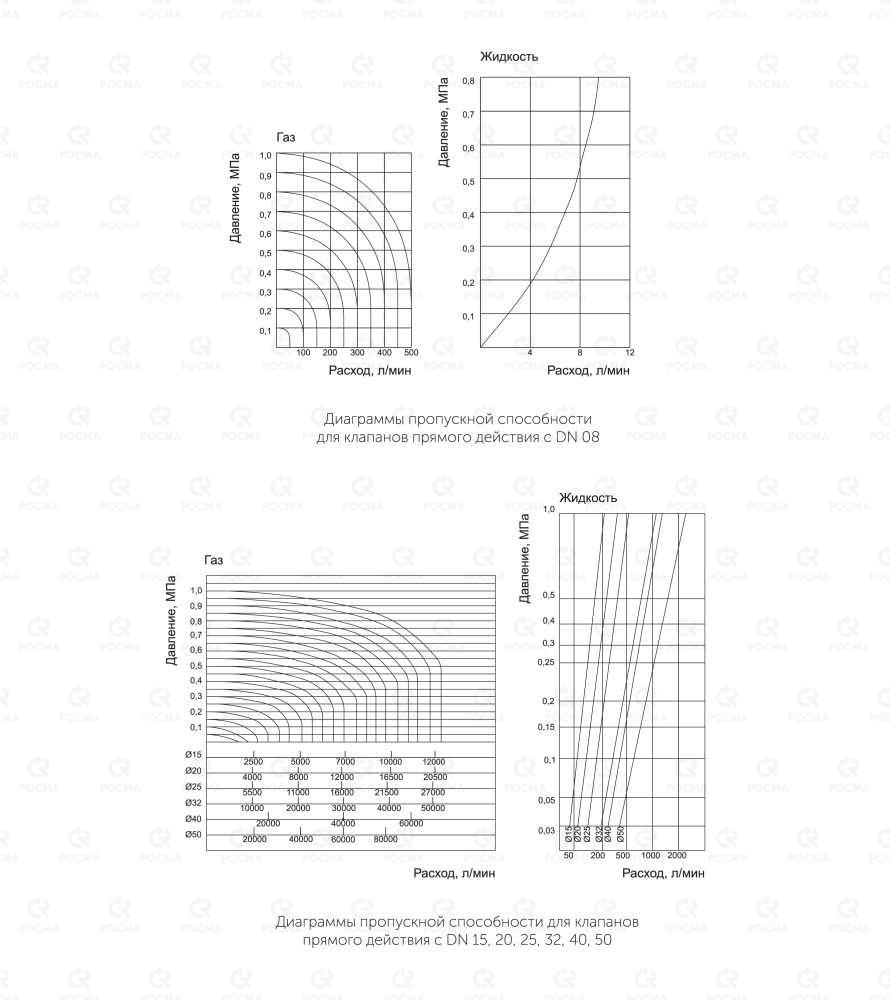

| DN, мм | м³/час |
| 08 | 0,20 |
| 15 | 4,11 |
| 20 | 6,51 |
| 25 | 10,28 |
| 32 | 20,57 |
| 40 | 24,85 |
| 50 | 41,13 |
500 000 циклов
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
ТУ 3712-001-4719015564-2015
Клапаны электромагнитные СК
| Наименование | Исполнение | Тип | Номинальный диаметр DN*, мм |
Резьба присоединения | Цена |
|---|---|---|---|---|---|
| Клапан двухпозиционный двухходовой | нормально-закрытый | CK-12-08 |
08 | G¼ | 1435 |
CK-12-15 | 15 | G½ | 2990 | ||
| |
20 | G¾ | 3510 | ||
| CK-12-25 |
25 | G1 | 5190 | ||
| CK-12-32 |
32 | G1¼ | 10445 | ||
| CK-12-40 |
40 | G1½ | 11540 | ||
| CK-12-50 |
50 | G2 | 15955 | ||
| нормально-открытый |
|
15 | G½ | 3890 | |
|
CK-22-20 |
20 | G¾ | 4430 | ||
|
CK-22-25 |
25 | G1 | 6260 | ||
|
CK-22-32 |
32 | G1¼ | 12810 | ||
|
СK-22-40 |
40 | G1½ | 13450 | ||
CK-22-50 |
50 | G2 | 18405 | ||
| Клапан двухпозиционный двухходовой, нержавеющая сталь | нормально- |
15 | G½ | 3960 | |
| |
20 | G¾ | 4190 | ||
| |
25 | G1 | 6100 | ||
| |
32 | G1¼ | 11880 | ||
| |
40 | G1½ | 12640 | ||
| |
50 | G2 | 18645 | ||
| нормально-открытый |
|
15 | G½ | 5425 | |
|
|
20 | G¾ | 5920 | ||
|
|
25 | G1 | 7425 | ||
|
|
32 | G1¼ | 14290 | ||
|
|
40 | G1½ | 16190 | ||
|
|
50 | G2 | 22980 | ||
| Катушка 24 В или 220 В для СК, СК-НЕРЖ | — |
— |
08 | DIN-разъем | 750 |
| 15 / 20 / 25 | |||||
| 32 / 40 / 50 | 2180 | ||||
| Разъем энергосберегающий для катушки 24 В или 220 В для СК, СК-НЕРЖ | нормально-закрытый | 15 / 20 / 25 / 32 / 40 / 50 | DIN-разъем | 820 | |
| нормально-открытый | 15 / 20 / 25 | ||||
| Мембрана из фторкаучука (Витон) для СК, СК-НЕРЖ | — | для CK-11-08, CK-12-08 | 08 | G¼ | 145 |
| 15 | G½ | 410 | |||
|
С |
20 | G¾ | |||
|
|
25 | G1 | 610 | ||
|
|
32 | G1¼ | 940 | ||
|
|
40 | G1½ | |||
|
|
50 | G2 | 1550 | ||
Дополнительные опции
| Наименование | Цена с НДС, руб. |
|---|---|
| Замена катушки СК | от 110 |
| Замена мембраны СК | от 180 |

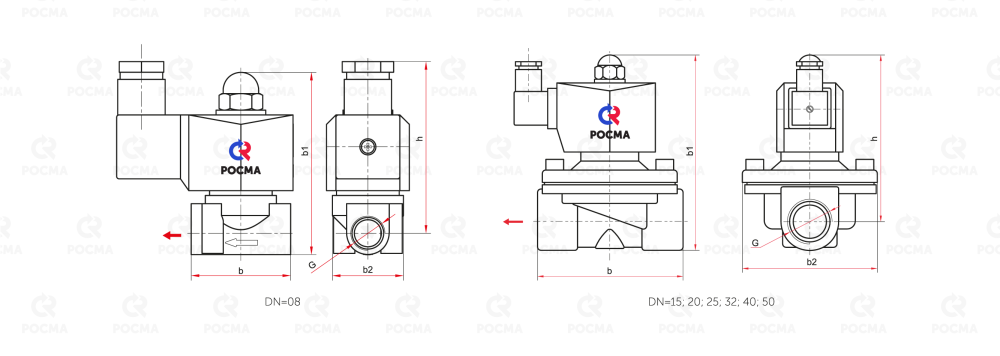

Габаритные и присоединительные размеры (мм), вес (кг)
| DN | Тип | h | b | b1 | b2 | G | Вес |
|---|---|---|---|---|---|---|---|
| 08 | НЗ | 68 | 42 | 77 | 30 | G¼ | 0,33 |
| 15 | НЗ / НО | 90 / 112 | 66 | 103 / 125 | 56 | G½ | 0,72 / 0,77 |
| 20 | НЗ / НО | 94 / 116 | 73 | 110 / 132 | 56 | G¾ | 0,80 / 0,85 |
| 25 | НЗ / НО | 98 / 120 | 99 | 117 / 139 | 73 | G1 | 1,17 / 1,22 |
| 32 | НЗ / НО | 135 / 155 | 118 | 160 / 180 | 93 | G1¼ | 2,36 / 2,46 |
| 40 | НЗ / НО | 135 / 155 | 118 | 160 / 180 | 93 | G1½ | 2,37 / 2,55 |
| 50 | НЗ / НО | 153 / 174 | 160 | 188 / 209 | 122 | G2 | 4,35 / 4,58 |
Чертежи СК в разрезе
Чертежи катушек
Как правило, выбор способа подключения клапана электромагнитного (соленоидного) прямого действия зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
- Сгон и муфта;
- Переходник-американка;
- Угловой переходник;
- Гибкое подключение.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана - НЗ или НО. Время работы катушки клапана под напряжением должно быть минимальным.
Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.
Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.

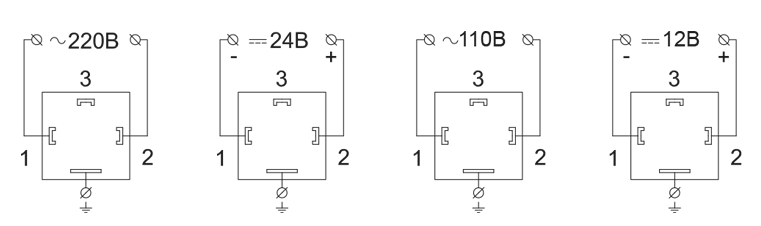

Схема подключения катушки:
Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.
| Тип | клапан электромагнитный соленоидный | CK |
| Исполнение | нормально закрытый | 1 |
| нормально открытый | 2 | |
| Номинальное напряжение, В | ~220 | 1 |
| -24 | 2 | |
| Номинальный диаметр DN, мм | 08 | 08 |
| 15 | 15 | |
| 20 | 20 | |
| 25 | 25 | |
| 32 | 32 | |
| 40 | 40 | |
| 50 | 50 | |
| Принцип работы | прямого действия | - |
| Корпус | медный сплав | - |
| нержавеющая сталь | НЕРЖ | |
| Мембрана | бутадиен-нитрильный каучук (NBR) | - |
| фторкаучук (Витон) | В |
Пример обозначения: СК - 21 - 15
