Рекомендации по монтажу КИП

На горизонтальном и вертикальном участках трубопровода

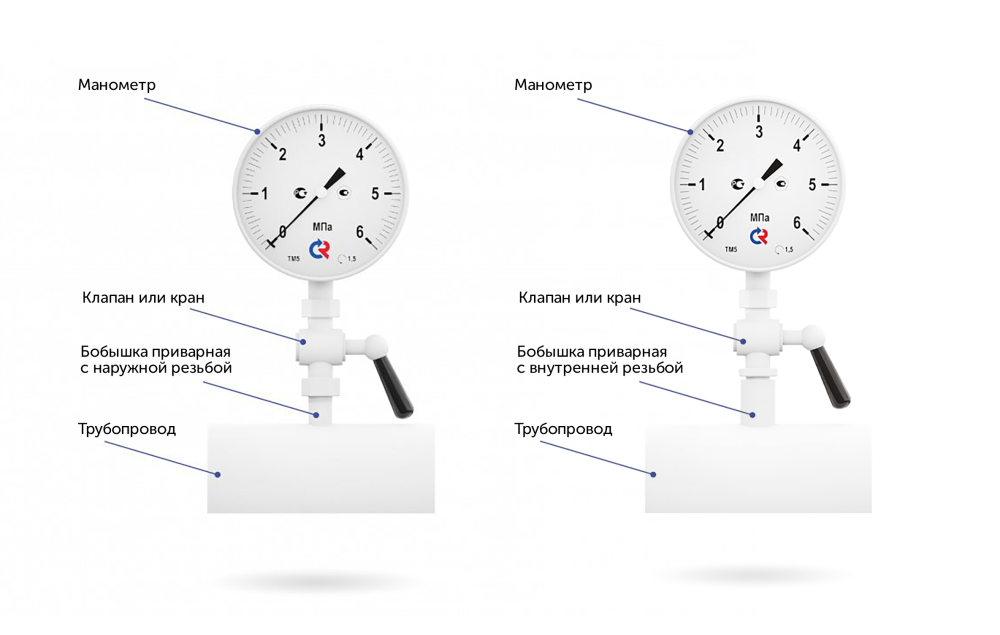

Монтаж манометров ТМ с краном


Монтаж манометров ТМ с клапаном и разделителем сред РМ


Монтаж манометров ТМ с краном или клапаном и петлевой трубкой (прямой или угловой)


Монтаж манометров ТМ с разделителем сред РМ и петлевой трубкой (прямой или угловой)


Монтаж манометров ТМ с отводом-охладителем


Монтаж манометров ТМ с рукавом соединительным и разделителем сред РМ



Монтаж датчиков РПД с краном или клапаном и разделителем сред РМ


Монтаж датчиков РПД с разделителем сред РМ и петлевой трубкой (прямой или угловой)



  1. На трубопровод приваривается бобышка.
  2. В бобышку монтируется клапан термоманометра, а в клапан — термоманометр.
  3. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа.
  4. Прикладывать усилие к корпусу прибора запрещается.
  5. Резьбовое соединение клапана термоманометра и бобышки уплотнить лентой ФУМ.


  1. На трубопровод приваривается бобышка.
  2. Рекомендуется устанавливать прибор таким образом, чтобы конец гильзы или штока термометра был погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода.
  3. При монтаже термометра в бобышку вращать прибор разрешается только за шестигранник гильзы или за шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа.
  4. Прикладывать усилие к корпусу прибора запрещается.
  5. Резьбовое соединение гильзы термометра и бобышки уплотнить лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С).
