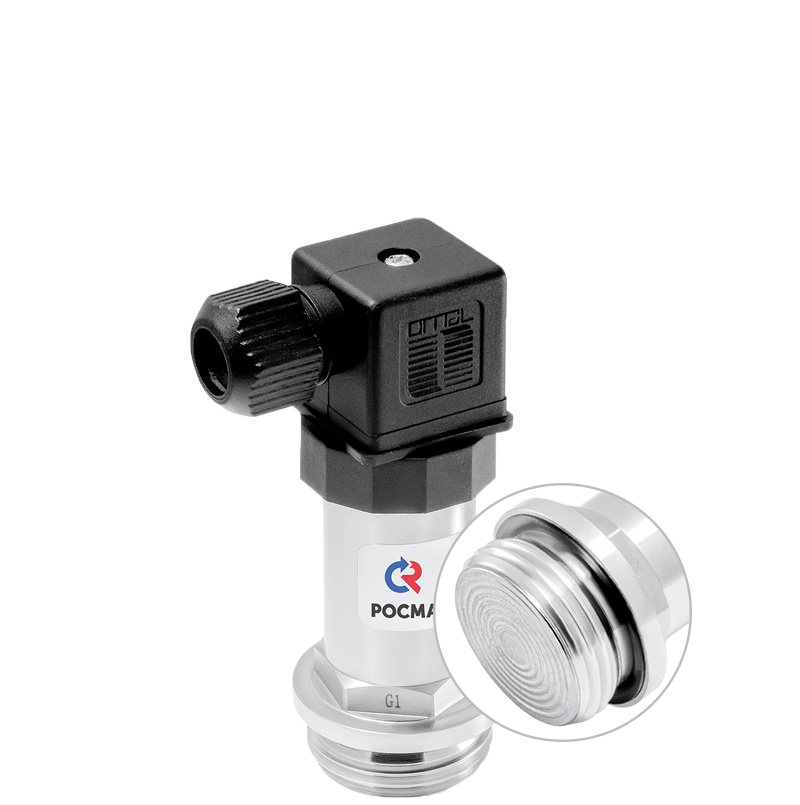

Датчики давления с фронтальной мембраной
Тип РПД-И-ФМ (РПД-В-ФМ, РПД-ИВ-ФМ). Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного (РПД-И-ФМ), вакуумметрического (РПД-В-ФМ), вакуумметрического и избыточного (РПД-ИВ-ФМ) давлений в унифицированный выходной сигнал постоянного тока.
Присоединение с открытой мембраной позволяет использовать датчики для следующих измеряемых сред: вязкие, загрязненные или кристаллизующиеся жидкости, а также газы и пары, неагрессивные к нержавеющей стали.
Область применения: пищевая и фармацевтическая промышленность.
0,5
| РПД-И-ФМ | G½, G1, М20х1,5 | 0… 0,025* / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 |
| РПД-В-ФМ | G½, М20х1,5 | -0,1…0 |
| -0,1...0,3 / 0,5 / 0,9 | ||
| РПД-И-ФМ c11, РПД-И-ФМ с11 разъем М12х1 | G½ | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 |
| G1 | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 |
* — кроме РПД-И-ФМ с резьбой присоединения G½ и М20х1,5
Окружающая среда: −10…+100
Измеряемая среда: −10…+100

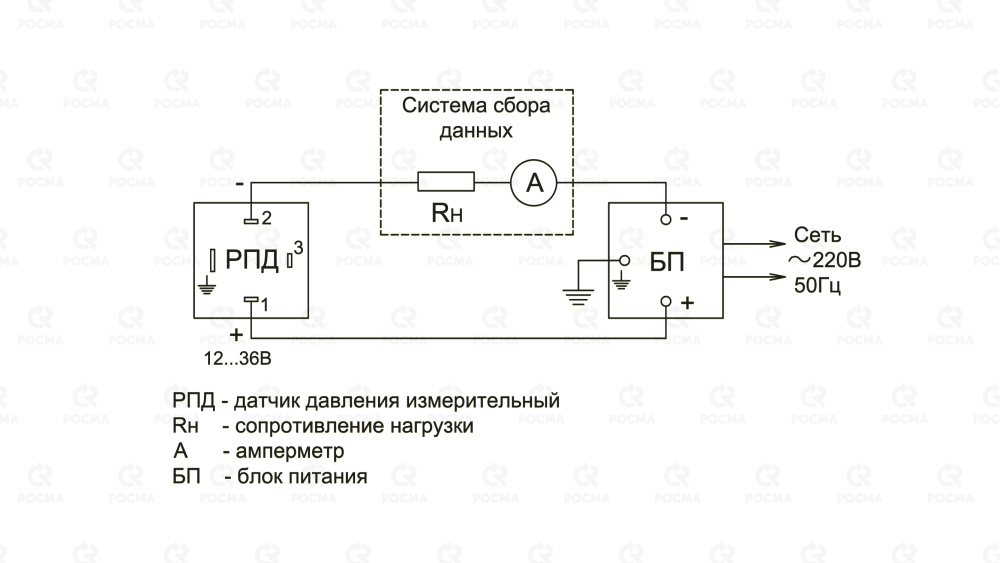

4…20
12…36
Не более 1
≤5
IP65, нержавеющая сталь 08Х17Н13М2
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)
Разъем М12х1 (4 pin) пластик
G½; G1; М20×1,5 - фронтальная мембрана
G½; G1 - фронтальная мембрана с уплотнением по торцу (модель с11)
* — под заказ другие резьбы
5 лет
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
НСРП. 421262.001ТУ
ГОСТ 22520–85
Датчики давления РПД-И-ФМ
| Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений, МПа |
Резьба присоединения |
Цена с НДС, руб. |
|---|---|---|---|---|---|
| РПД-И-ФМ | 0,5 | 4…20 мА | 0…0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 |
G½; M20×1,5 | 11320 |
| 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 | G1 | 18850 | |||
| РПД-В-ФМ | -0,1…0 | G½; M20×1,5 | 11320 | ||
| РПД-ИВ-ФМ | -0,1...0,3 / 0,5 / 0,9 | G½; M20×1,5 | 11320 | ||
| РПД-И-ФМ c11 | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 | G½ | 15450 | ||
| 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 | G1 | 21300 | |||
| РПД-И-ФМ с11 разъем М12х1 | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 | G½ | 16600 | ||
| 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 | G1 | 22600 |
Дополнительные опции
| Наименование услуги | Цена с НДС, руб. |
|---|---|
| Свидетельство о поверке к нумерованному прибору | 100 |
| Индивидуальный паспорт на нумерованный прибор | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 840 |

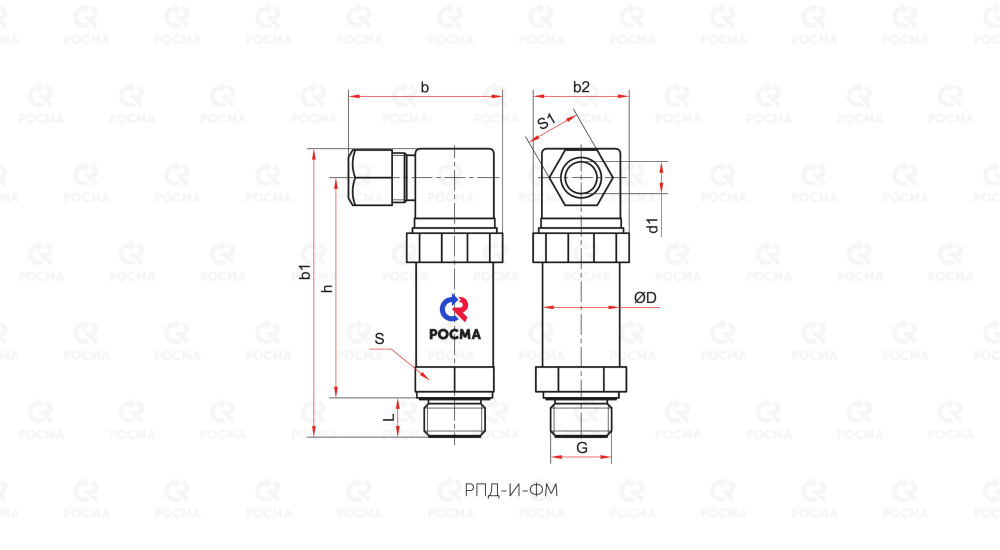

| Тип | D | L | b | b1 | b2 | h | S | S1 | d1 | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РПД-И-ФМ (РПД-В-ФМ, РПД-ИВ-ФМ) | 27 | 12 | 52 | 98 | 33 | 76 | 27 | 19 | 8 | G½ или М20×1,5 | 0,17 |
| 54 | 7,2 | G1 | 0,23 | ||||||||
| РПД-И-ФМ c11 | 21 | 50 | 111 | 34 | 82 | 16 | G½ | 0,14 | |||
| 106 | 75 | 41 | G1 | 0,30 | |||||||
| РПД-И-ФМ c11 разъем М12х1 | – | 138 | – | 62 | 27 | 15 | 5 | G½ | 0,13 | ||
| 130 | 55 | 41 | G1 | 0,29 |
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки №14, которые позволяют осуществить монтаж заподлицо.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
| Тип | датчик давления | РПД |
| Измеряемое давление | избыточное | И |
| вакуумметрическое | В | |
| вакуумметрическое и избыточное | ИВ | |
| Тип присоединения | фронтальная мембрана | ФМ |
| Диапазон измерений давлений, МПа | РПД-И-ФМ | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 |
| РПД-В-ФМ | -0,1…0 | |
| РПД-ИВ-ФМ | -0,1...0,3 / 0,5 / 0,9 | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G½ / М20×1,5 / G1 | |
| Класс точности | 0,5 | |
| Исполнение | стандартное | – |
| с уплотнением по торцу мембраны | с11 | |
| Разъем | пластиковый L-разъём | – |
| пластиковый М12х1 (4 pin) | М12х1 | |
Пример обозначения:
РПД-И-ФМ (0–0,4 МПа) (4–20 мА) G½. 0,5
