Бобышки из нержавеющей стали
![Бобышки из нержавеющей стали для термометра – 1](https://rosma.spb.ru/files/product/36/images/83263911a888bd68.jpg.805x805r.avif)
Бобышки являются дополнительными элементами, которые предназначены для монтажа приборов на линиях трубопроводов и промышленных магистралях, а также их удобной замены.
Бобышки из нержавеющей стали используются для установки измерительных приборов и оборудования при работе с агрессивными жидкими и газообразными, не вязкими и не кристаллизующимися измеряемыми средами с температурой до 200 °C.
Монтируются на место эксплуатации приборов с применением сварки. После монтажа бобышки достаточно в неё ввернуть нужный прибор.
В нашем ассортименте представлены бобышки для манометров, термометров и датчиков давления с метрической резьбой присоединения, дюймовой или NPT.
60
Нержавеющая сталь 08Х18Н10
ТУ 4218-001-4719015564-2015
Цена
Наименование | Длина, мм | Резьба присоединения | Цена с НДС, руб. |
---|---|---|---|
№1 БП-ТТ-В-25-М27×2 (под термометр ТТ-В) | 25 | М27×2 | 470 |
30 | G½ | 420 | |
55 | G½ | 580 | |
40 | G½ | 380 | |
30 | G½ | 420 | |
30 | М20×1,5 | 420 | |
30 | М20×1,5 | 420 | |
100 | G½ | 1110 | |
40 | М20×1,5 | 380 | |
100 | G½ | 1170 | |
100 | М20×1,5 | 1170 | |
30 | NPT½ | 480 | |
№13 БП-РПД-И-ФМ-13-G1 (под датчик давления) | 13 | G1 | 550 |
№14 БП-РПД-И-ФМ-13-G½ (под датчик давления) | 13 | G½ | 520 |
№17 БП-РПД-И-ФМ-13-M20×1,5 (под датчик давления) | 13 | M20×1,5 | 520 |
№18 БП-БТ(СН,ПН)-30-G½ (под термометр БТ) | 30 | G½ | 450 |
№19 БП-БТ(СН,ПН)-30-М20х1,5 (под термометр БТ) | 30 | M20×1,5 | 450 |
№20 БП-БТ-55-45град-G½ (под термометр БТ) | 55 | G½ | 890 |
№21 БП-БТ-55-45град-М20×1,5 (под термометр БТ) | 55 | M20×1,5 | 890 |
№22 БП-РПД-И-ФМ-с11-G½ (под датчик давления) | 21 | G½ | 595 |
№23 БП-РПД-И-ФМ-с11-G1 (под датчик давления) | 21 | G1 | 620 |

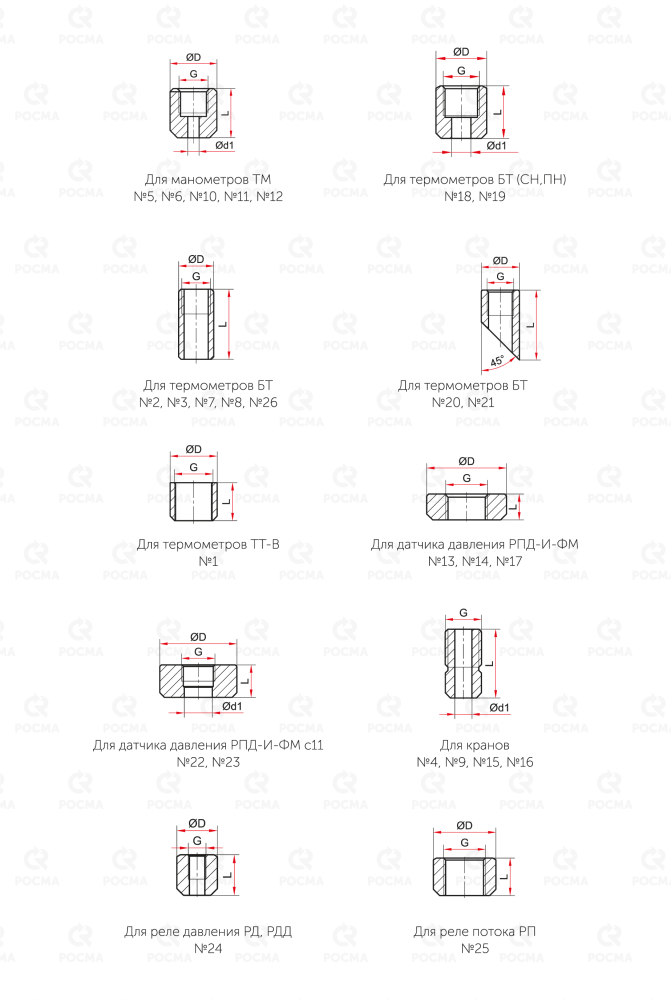

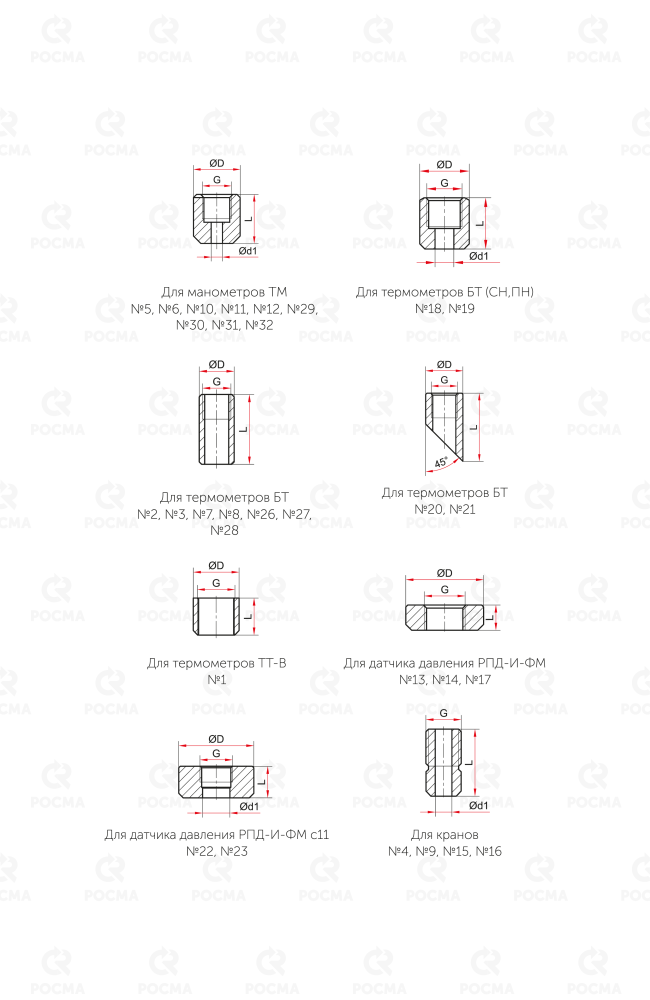

Наименование | L | D | d1 | G |
---|---|---|---|---|
№1 БП-ТТ-В-25-М27×2 | 25 | 31 | — | М27×2 |
№2 БП-БТ-30-G½ | 30 | 29 | — | G½ |
№3 БП-БТ-55-G½ | 55 | 29 | — | G½ |
№4 БП-КР-40-G½ | 40 | 21 | 10 | G½ |
№5 БП-ТМ-30-G½ | 30 | 29 | 7 | G½ |
№6 БП-ТМ-30-М20×1,5 | 30 | 29 | 7 | М20×1,5 |
№7 БП-БТ-30-М20×1,5 | 30 | 29 | — | М20×1,5 |
№8 БП-БТ-100-G½ | 100 | 29 | — | G½ |
№9 БП-КР-40-М20×1,5 | 40 | 21 | 10 | М20×1,5 |
№10 БП-ТМ-100-G½ | 100 | 29 | 7 | G½ |
№11 БП-ТМ-100-М20×1,5 | 100 | 29 | 7 | М20×1,5 |
№12 БП-ТМ-30-NPT½ | 30 | 29 | 7 | NPT½ |
№13 БП-РПД-И-ФМ-13-G1 | 13 | 50 | — | G1 |
№14 БП-РПД-И-ФМ-13-G½ | 13 | 40 | — | G½ |
№17 БП-РПД-И-ФМ-13-M20×1,5 | 13 | 40 | — | М20×1,5 |
№18 БП-БТ(СН,ПН)-30-G½ | 30 | 29 | 11 | G½ |
№19 БП-БТ(СН,ПН)-30-М20х1,5 | 30 | 29 | 11 | М20×1,5 |
№20 БП-БТ-55-45град-G½ | 55 | 30 | — | G½ |
№21 БП-БТ-55-45град-М20×1,5 | 55 | 30 | — | М20×1,5 |
№22 БП-РПД-И-ФМ-с11-G½, нерж. | 21 | 50 | 18 | G½ |
№23 БП-РПД-И-ФМ-с11-G1, нерж. | 21 | 50 | 30 | G1 |
Тип | Бобышка приварная | |
Предназначение для прибора: | БТ | №2 БП-БТ-30-G½ |
№3 БП-БТ-55-G½ | ||
№7 БП-БТ-30-М20×1,5 | ||
№8 БП-БТ-100-G½ | ||
№18 БП-БТ(СН,ПН)-30-G½ | ||
№19 БП-БТ(СН,ПН)-30-М20х1,5 | ||
№20 БП-БТ-55-45град-G½ | ||
№21 БП-БТ-55-45град-М20×1,5 | ||
ТТ-В | №1 БП-ТТ-В-25-М27×2 | |
ТМ | №5 БП-ТМ-30-G½ | |
№6 БП-ТМ-30-М20×1,5 | ||
№10 БП-ТМ-100-G½ | ||
№11 БП-ТМ-100-М20×1,5 | ||
№12 БП-ТМ-30-NPT½ | ||
Кран | №4 БП-КР-40-G½ | |
№9 БП-КР-40-М20×1,5 | ||
РПД-И-ФМ | №13 БП-РПД-И-ФМ-13-G1 | |
№14 БП-РПД-И-ФМ-13-G½ | ||
№17 БП-РПД-И-ФМ-13-M20×1,5 | ||
№22 БП-РПД-И-ФМ-с11-G½ | ||
№23 БП-РПД-И-ФМ-с11-G1 | ||
Материал | нержавеющая сталь |
нерж. |
Пример обозначения:
Бобышка приварная №2 БП-БТ-30-G½ нерж.
