Манометры аммиачные

ТМВ-511Р* NH3

1 из 10

Тип ТМ (ТМВ) — NH₃, серия 11. Манометры аммиачные предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.
Приборы имеют дополнительную температурную шкалу.

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

Диаметр корпуса, мм

100, 150

Класс точности

1,5

Диапазон показаний давлений, МПа

ТМ	0…0,6 (−30…+10 °C) 0…1 (−30…+25 °C) 0…4 (−30…+70 °C)
ТМВ	−0,1…0,5 (−70…+5 °C) −0,1…0,9 (−70…+20 °C) −0,1…1,5 (−70…+40 °C) −0,1…2,4 (−70…+55 °C)

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Корпус

IP40, сталь 10, хром
IP40, сталь 10, чёрный*

Кольцо

Сталь 10, хром
Сталь 10, черный*

Чувствительный элемент

Нержавеющая сталь 08Х17Н13М2

Трибко-секторный механизм

Нержавеющая сталь 08Х18Н10
Конструкционная сталь 45*

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Нержавеющая сталь 08Х17Н13М2
Конструкционная сталь 45*

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

* - для модели в черном корпусе

Таблица перевода единиц
измерения давления

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Манометры ТМ серии 11

Тип	Диаметр корпуса	Класс точности	Диапазон показаний, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-511 NH₃ ТМ-511* NH₃	100	1,5	0…0,6 (−30…+10 °C); 0…1 (−30…+25 °C); 0…4 (−30…+70 °C)	G½ / М20×1,5	радиальное	2095
ТМ-611 NH₃ ТМ-611* NH₃	150	1,5	0…0,6 (−30…+10 °C); 0…1 (−30…+25 °C); 0…4 (−30…+70 °C)	G½ / М20×1,5	радиальное	2740

Мановакуумметры ТМВ серии 11

Тип	Диаметр корпуса	Класс точности	Диапазон показаний	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-511 NH₃ ТМВ-511* NH₃	100	1,5	−0,1…0,5 (−70…+5 °C); −0,1…0,9 (−70…+20 °C); −0,1…1,5 (−70…+40 °C); −0,1…2,4 (−70…+55 °C)	G½ / М20×1,5	радиальное	2095
ТМВ-611 NH₃ ТМВ-611* NH₃	150	1,5		G½ / М20×1,5	радиальное	2740

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Задний фланец, с установкой	ТМ (ТМВ)-511*	175
Задний фланец, с установкой	ТМ (ТМВ)-611*	125
Указатель предельных значений (нержавеющая сталь)	ТМ, ТМВ	120
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ, ТМВ	40 / 50
Индивидуальная шкала	ТМ, ТМВ	+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору	ТМ, ТМВ	130
Протокол поверки к нумерованному прибору	ТМ, ТМВ	130
Индивидуальный паспорт на нумерованный прибор	ТМ, ТМВ	100
Первичная заводская поверка	ТМ, ТМВ	бесплатно
Периодическая поверка	ТМ, ТМВ	140
Пломбировка манометра (под заказ)	ТМ, ТМВ	25
Ремонт	ТМ (0–1,6 МПа)	от 210
	ТМ (2,5–40 МПа)	от 255
	ТМВ	от 285
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ, ТМВ	индивидуально

* — для модели в черном корпусе

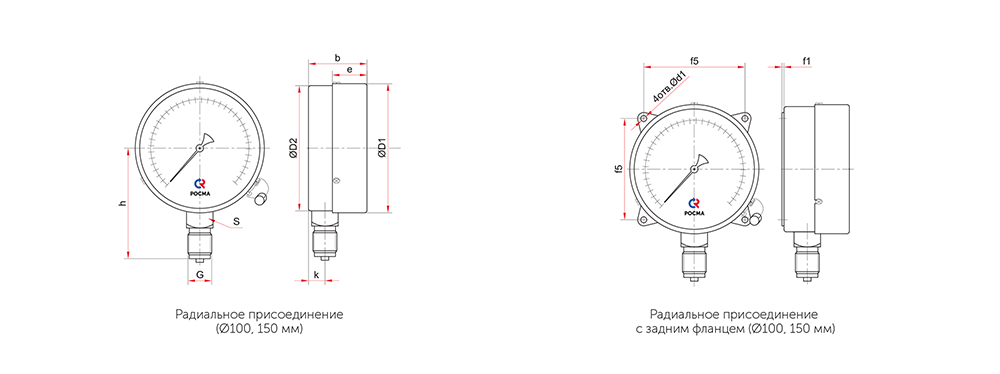

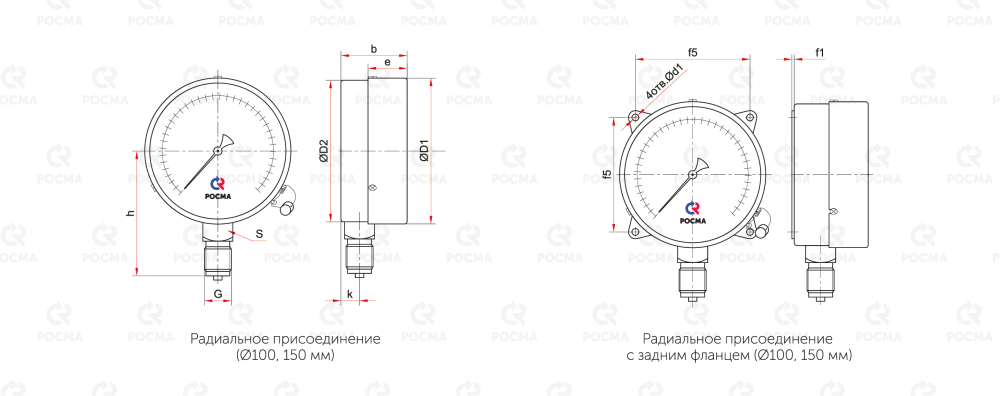

Чертежи

Основные размеры (мм), вес (кг)

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	f1	f5	Вес
ТМ-511Р	100	100	98	47	23	82	14	22	G½ или M20×1,5	−	−	−	0,43
ТМ-511Р*							17			−	−	−	0,44
ТМ-511РКТ*							17			5,5	3	80	0,49
ТМ-611Р	150	150	148			108	14			−	−	−	0,74
ТМ-611Р*						106	19			−	−	−	0,78
ТМ-611РКТ*						106	19			7	4	128	0,89

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150	6
Материал корпуса	сталь 10, хром сталь 10, черный	1
Материал штуцера и чувствительного элемента	нержавеющая сталь конструкционная сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Присоединение (расположение штуцера)	радиальное с задним фланцем	РКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений (с дополнительной температурной шкалой), МПа	ТМ	0…0,6 (−30…+10 °C)
		0…1 (−30…+25 °C)
		0…4 (−30…+70 °C)
	ТМВ	−0,1…0,5 (−70…+5 °C)
		−0,1…0,9 (−70…+20 °C)
		−0,1…1,5 (−70…+40 °C)
		−0,1…2,4 (−70…+55 °C)
Резьба присоединения		G½; М20×1,5
Класс точности		1,5
Измеряемая среда	аммиак	NH₃
