Одновентильный игольчатый клапан высокого давления КВД100 до 100 МПа
![Игольчатый клапан высокого давления КВД100](https://rosma.spb.ru/files/product/12/5/images/Игольчатый клапан из нержавеющей стали на 100 МПа_ крупнее.1.1648632953.jpg.805x805r.avif)

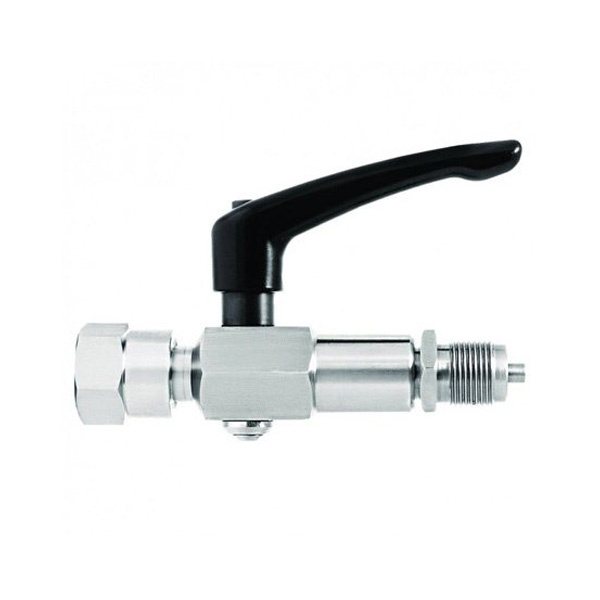

Клапан высокого давления КВД100
Игольчатый клапан высокого давления КВД100 – это устройство из нержавеющей стали, которое применяется для отсечки прибора измерения давления от магистрали. Предназначен для использования с манометром или датчиком в системе с максимальным рабочим давлением до 100 МПа.
Особенности устройства:
- высокая надежность;
- небольшие габариты;
- коррозионные материалы корпуса;
- малые усилия отсечки давления.
Конструктивное решение помогает легко поворачивать ручку клапана, применяя лишь небольшое усилие.
Максимальное рабочее
давление, МПа
давление, МПа
100
Диапазон рабочих температур, °С
−40…+100
Резьба присоединения
M20×1,5
Исполнение (резьба)
Наружная / внутренняя
Материал корпуса
Нержавеющая сталь 08Х17Н13М2,
титан, керамика
Дренажный клапан
нет
Максимальный вес, кг
0,30
Цена
Наименование | Резьба присоединения | Цена с НДС, руб. |
---|---|---|
Клапан высокого давления КВД100 | внутренняя M20×1,5 — наружная M20×1,5 | по запросу |

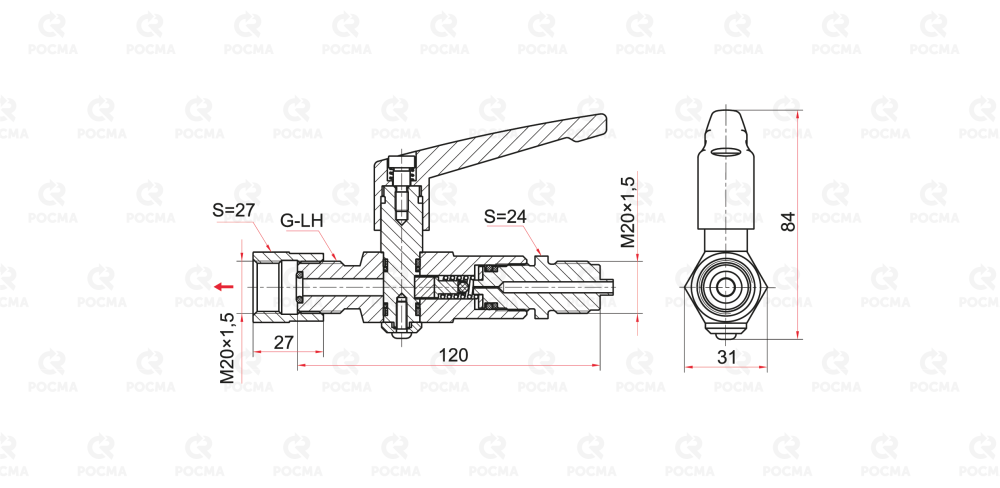

Чертежи
Карта заказа
Тип | КВД100 |
Присоединение | M20×1,5–M20×1,5 |
Резьба | внутр.–наруж. |
Пример обозначения:
Клапан высокого давления КВД100 M20×1,5–M20×1,5 (внутр.–наруж.)
