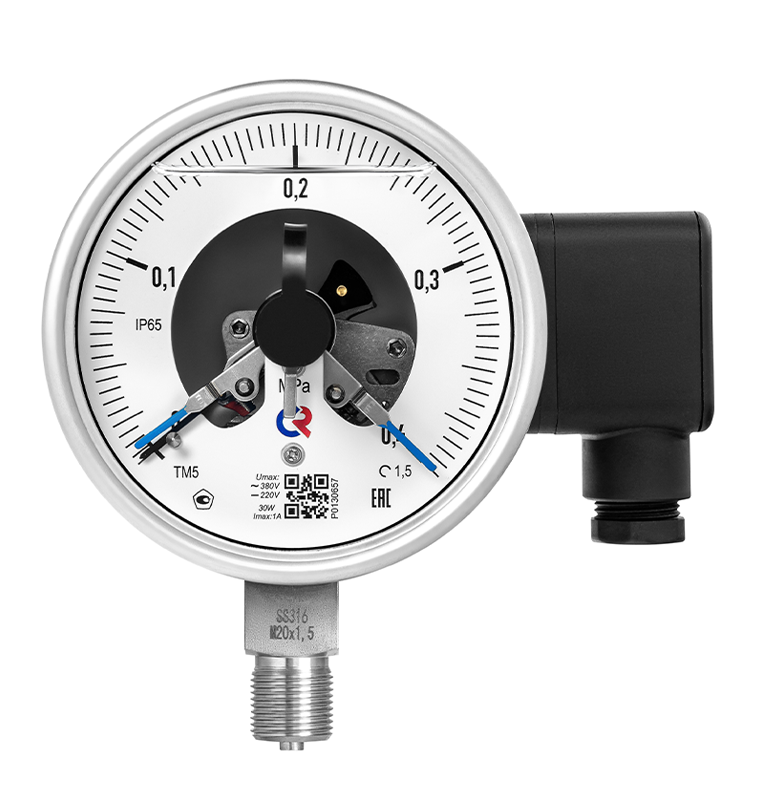

Манометры кор­ро­зи­он­но­стой­кие виб­ро­ус­той­чи­вые с элек­тро­кон­такт­ной при­став­кой

ТМ-521.05 с приставкой ЭКМ
ТМ-521Р.05
1 из 10

Тип ТМ (ТВ, ТМВ), серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.

Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса, мм

100, 150

Класс точности

1,5

Диапазон показаний давлений, МПа
ТМ 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100*
ТВ* −0,1…0
ТМВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — под заказ, только исполнение I, II, V

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−60…+100 (с заполнением силиконом ПМС-50)

Электрическая схема

Одноконтактная — Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР)**
** — только ТМ

Максимальное напряжение, В

−220, ~380

Максимальный ток, А

1

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Тип контактов

С магнитным поджатием, серебряное покрытие

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона показаний

±4

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Корпус

IP65, нержавеющая сталь 08Х17Н13М2

Кольцо

Нержавеющая сталь 08Х17Н13М2, байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Подключение

Через клеммную коробку сбоку на корпусе

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ другие резьбы)

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88



Таблица перевода единиц
измерения давления

Манометры ТМ серии 21
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТМ-521.05 100 1,5 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 М20×1,5 радиальное 9810
0…16 / 25 / 40 / 60 9865
0…100*12170
ТМ-621.05 150 1,5 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
10990
0…16 / 25 / 40 / 60
11505
0…100*13845

Исполнение I - VI
* — под заказ, только исполнение I, II, V

Вакуумметры ТВ серии 21
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТВ-521.05 100 1,5 −0,1…0 М20×1,5 радиальное 10240
ТВ-621.05 150 11550

Только исполнение I, II, V

Мановакуумметры ТМВ серии 21
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТМВ-521.05 100 1,5−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 М20х1,5 радиальное 10240
ТМВ-621.05 150 11550

Только исполнение I, II, V

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) ТМ (ТВ, ТМВ) 230
ТМ (ТВ, ТМВ) + рукав500
Объединение с разделителем (РМ-К11, РМ-М31) ТМ310
Задний фланец, с установкой
ТМ (ТМВ)-521.05240
ТМ (ТМВ)-621.05415
Ключ для настройкиТМ (ТВ, ТМВ)410
Исполнение штуцера с резьбой NPTТМ (ТВ, ТМВ)+10% к стоимости прибора
Индивидуальная шкалаТМ (ТВ, ТМВ)+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору ТМ (ТВ, ТМВ)130
Протокол поверки к нумерованному приборуТМ (ТВ, ТМВ)130
Индивидуальный паспорт на нумерованный приборТМ (ТВ, ТМВ)100
Обезжиривание прибора под кислород (+ знак О2 на циферблате) ТМ (ТВ, ТМВ) без гидрозаполнения160
Нанесение на циферблат индивидуальных знаков ТМ25
Первичная заводская поверка ТМ (ТВ, ТМВ)бесплатно
Периодическая поверка ТМ (ТВ, ТМВ)195
Пломбировка манометра (под заказ) ТМ (ТВ, ТМВ)105
Ремонт ТМ (0–1,6 МПа)от 315
ТМ (2,5–40 МПа)от 395
ТМ (60–100 МПа)от 410
ТВот 410
ТМВот 560
Очистка прибора от загрязнений (мазут, краска и пр.) ТМ (ТВ, ТМВ)индивидуально

Приборы продаются «сухими», готовыми к гидрозаполнению силиконом.

Стоимость гидрозаполнения:

Диаметр корпуса, мм Объем жидкости в приборе, мл Цена заполнения прибора, с НДС, руб. Цена слива прибора, с НДС, руб.
силикон ПМС-50
100 500 395420
150 1040810
Чертежи

Основные размеры (мм), вес (кг), объем (мл):

ТипØ D1 D2 b e h k m n S G d1 f1 f2f3f4Вес Вес с заполне­нием Объем
заполняемой
жидкости
ТМ-521Р.05100 101 99 88 54 87 15 15 42 22 M20×1,5


0,881,48 500
ТМ-521РКТ.05731321161210,951,55
ТМ-621Р.05150 149 147 89 114


1,30 2,56 1040
ТМ-621РКТ.055,541801661711,402,66

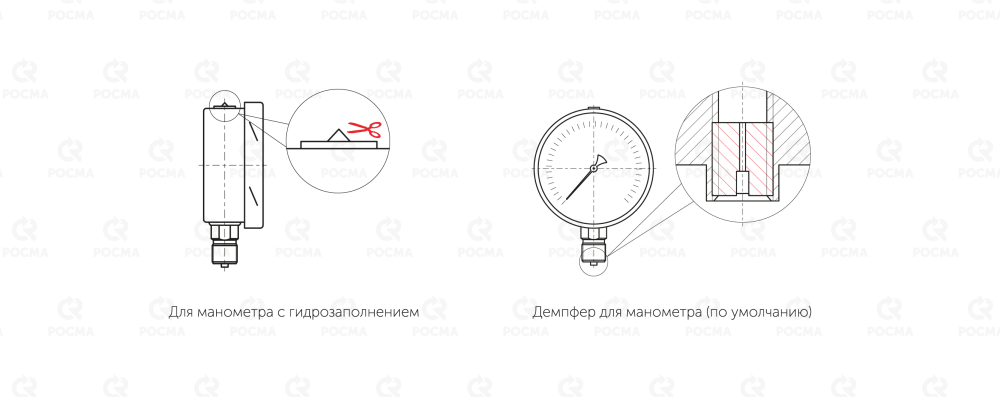

Для манометра с гидрозаполнением: после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке.

Схемы коммутации и подключения внешних цепей для манометров ТМ с электроконтактной приставкой

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Настройка прибора и выставление уставок осуществляется с помощью настроечного ключа (идет в комплекте к каждому прибору + можно приобрести дополнительно).

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель


Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.


Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Для манометров с возможностью гидрозаполнения после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке.


Карта заказа
ТипманометрТМ
вакууметрТВ
мановакуумметрТМВ
Диаметр корпуса, мм 100 5
150 6
Материал корпуса нержавеющая сталь 2
Материал штуцера и чувствительного элемента нержавеющая сталь 1
Присоединение (расположение штуцера) радиальное Р
радиальное с задним фланцемРКТ
Гидрозаполнение нет 0
силикон 2
Электроконтактная приставка Исполнение I  1
Исполнение II2
Исполнение III 3
Исполнение IV 4
Исполнение V  5
Исполнение VI 6
Диапазон показаний, МПа ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ −0,1…0
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения М20×1,5
Класс точности 1,5

Пример обозначения:
ТМ − 521Р. 05 (0−1 МПа) М20×1,5. 1,5
