Мембранные разделители сред, фланцевое присоединение
Тип РМ (фланцевое присоединение).
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
| Средние и низкие |
ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| 0…0,1 / 0,16 / 0,25 /
0,4 / 0,6 / 1 / 1,6 / 2,5 |
||
| −0,1…0,5 / 0,9 / 1,5 / 2,4 | ||
| ЦМ-И | 0…0,6 / 1 / 1,6 / 2,5 | |
| ЦМ-ИВ | −0,1…0,3 / 0,5 / 0,9 /
1,5 / 2,4 | |
| 0…0,1 / 0,16 / 0,25 /
0,4 / 0,6 / 1 / 1,6 / 2,5 | ||
| −0,1…0,9 / 1,5 / 2,4 | ||
| Средние |
ТМ | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 | |
| 0…0,6 / 1 / 1,6 / 2,5 | ||
| −0,1…0,5 / 0,9 / 1,5 / 2,4 | ||
| ЦМ-И | 0…0,6 / 1 / 1,6 / 2,5 | |
| −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | ||
| 0…0,1 / 0,6 / 1 / 1,6 / 2,5 | ||
| −0,1…0,3 / 0,9 / 1,5 / 2,4 |
В соответствии с выбранным средством измерений
Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы
Нержавеющая сталь 08Х17Н13М2
Опция: фторопластовое покрытие, тантал, монель, хастеллой
Внутренняя M20×1,5
Есть
ПМС–20 (ГОСТ13032–77)
2,5
±0,5% (компенсируется настройкой средства измерений)
— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТВ, ТМВ - кроме завальцованных, РПД-И, РПД-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ)
— в сборе с соединительным рукавом (длина
* — до 10 МПа
Под приварку, нержавеющая сталь 08Х17Н13М2
Нержавеющая сталь 08Х17Н13М2
В комплекте: 2 заглушки, 2 уплотнительных фторопластовых кольца
** — заказывается отдельно
ТУ 4212-004-4719015564-2013
Мембранные разделители сред РМ-С21
| Тип | Размер, мм | Присоединение | Присоединение к средству измерений – к процессу |
Цена с НДС, руб. |
|---|---|---|---|---|
| Ø150 | фланцевое | внутренняя М20×1,5 — фланец | 8465 | |
| Ø115 | 7120 |
Ответная часть для разделителей РМ-С21 и РМ-С21м
| Модель | Размер, мм | Присоединение к средству измерения — к процессу | Цена с НДС, руб. |
|---|---|---|---|
| Ответная часть для РМ-С21 | Ø150 | под приварку | 6090 |
| Ответная часть для РМ-С21м | Ø115 | 3855 |
Промывочное кольцо для разделителей РМ-С21 и РМ-С21м
| Модель | Размер, мм | Цена с НДС, руб. |
|---|---|---|
| Промывочное кольцо для РМ-С21 | Ø88 | 4760 |
| Промывочное кольцо для РМ-С21м | Ø68 | 3980 |
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Объединение разделителя с ТМ (ТВ, ТМВ) | Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) | 230 |
| Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом | 500 | |
| Объединение разделителя с | Разделитель с | 250 |
| Объединение разделителя с | Разделитель с | 250 |
| Объединение разделителя с РПД-И, РПД-ИВ | Разделитель с | 250 |
| Разделитель с | 420 | |
| Точечная фиксация сваркой комплектов | РМ с ТМ (ТВ, ТМВ) 21 серии | 200 |
| РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом | ||
| РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем | ||
| Дополнительное фторопластовое покрытие мембраны | РМ-С21 | 515 |
| Резьба присоединения NPT внутренняя — наружная | РМ | +10% к стоимости прибора |
| Ремонт комплектов с Разделителем, с повторным гидрозаполнением | Разделитель с ТМ (ТВ, ТМВ) | от 430 |
| Разделитель с РПД |

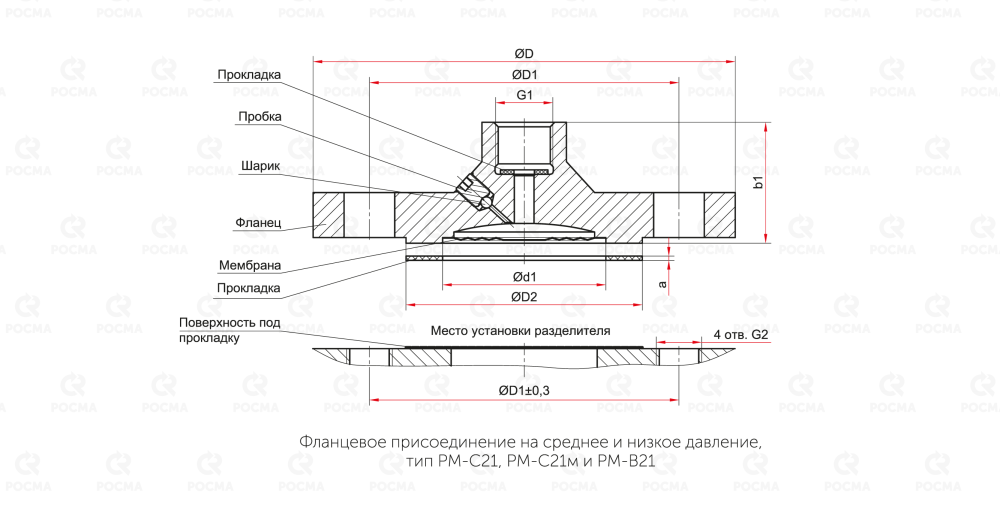

Основные размеры (мм), вес (кг), объем (мл)
| Модель | D | D1 | D2 | d1 | G1 | G2 | b1 | a | Вес | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-С21 | 150 | 110 | 88 | 58 | M20×1,5 | М16 | 46 | 4,5 | 1,7 | 14,7 | 2,5 |
| 115 | 85 | 68 | 42 | М12 | 40 | 1,2 | 11,4 |
Основные размеры (мм), вес (кг)
| Модель | D | D1 | D2 | A | C | d | B | G2 | Вес |
|---|---|---|---|---|---|---|---|---|---|
| ОЧ для | 150 | 110 | 88 | 68 | 68 | 58 | 50 | M16 | 2,23 |
| ОЧ для | 115 | 85 | 68 | 66 | 51 | 42 | M12 | 1,21 |

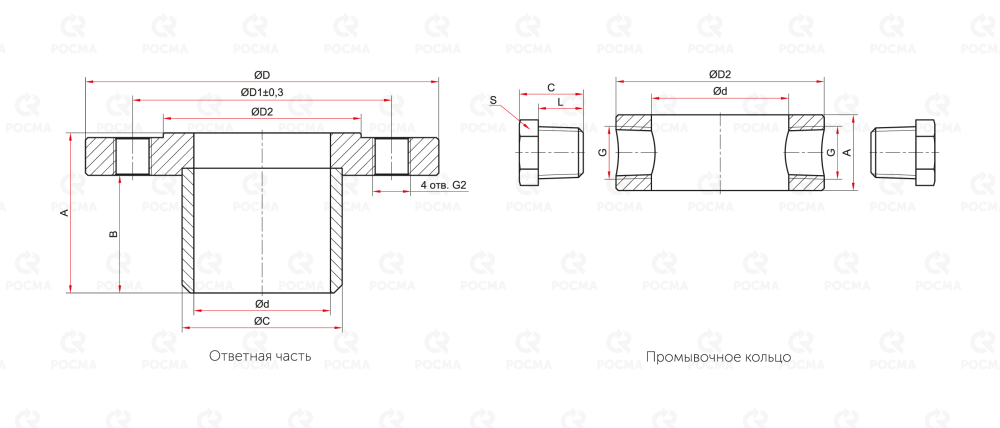

Основные размеры (мм), вес (кг)
| Модель | d | D2 | A | C | L | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| Промывочное кольцо для | 58 | 88 | 32 | 27 | 19 | 24 | NPT½ | 0,96 |
| Промывочное кольцо для | 42 | 68 | 25 | 19 | 13 | 14 | NPT¼ | 0,46 |
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
В отличие от монтажа штуцерных разделителей, которые могут быть установлены через бобышку, переходник или любое другое резьбовое соединение, монтаж фланцевых разделителей требует более серьезной подготовки места установки. Оно должно соответствовать представленным чертежам. Поверхность под прокладку должна быть гладкой, без выступов, заусенцев и режущих кромок.
Для облегчения монтажа фланцевых разделителей РМ-С21 и РМ-С21м применяются ответные части (чертежи), которые привариваются к месту отбора давления, а уже на фланец ответной части крепится сам разделитель сред.
При использовании РМ на вязких или загрязненных средах мембрану разделителя и участок перед ней необходимо периодически очищать. Для этой цели служат промывочные кольца (чертежи), с двумя отверстиями друг напротив друга. В случае необходимости промывки мембраны к отверстиям подводятся импульсные линии, через которые подается вода или моющее средство. После промывки отверстия закрываются заглушками из нержавеющей стали (в комплекте).
При использовании промывочных колец монтаж РМ осуществляется следующим образом:
- Приваривается ответная часть ОЧ.
- На ответную часть ОЧ, через фторопластовую прокладку, устанавливается промывочное кольцо.
- Сверху на кольцо, через фторопластовую прокладку, устанавливается разделитель РМ, объединенный со СИ.
- Вся конструкция стягивается 4 болтами (М16х80 для РМ-С21 и М12х70 для РМ-С21м)
Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5 м.
| Тип | разделитель мембранный | РМ | ||
| Диапазон давлений, МПа | Средние, низкие | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 | С |
| ТВ | −0,1…0 | |||
| ТМВ | −0,1...0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |||
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 | ||||
| −0,1…0,5 / 0,9 / 1,5 / 2,4 | ||||
| ЦМ-И | 0…0,6 / 1 / 1,6 / 2,5 | |||
| ЦМ-ИВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |||
| ЦМ-С-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 | |||
| −0,1…0,3 / 0,9 / 1,5 / 2,4 | ||||
| Присоединение | фланцевое | 2 | ||
| Заливное отверстие | есть | 1 | ||
| Исполнение (габариты) | стандартное | – | ||
| уменьшенное | м | |||
Пример обозначения:
РМ – С21
| Тип | ответная часть | ОЧ |
| Предназначение для разделителя: | РМ-С21 | для РМ-С21 |
| РМ-С21м | для РМ-С21м |
Пример обозначения:
ОЧ для РМ-С21м
| Тип | Промывочное кольцо | |
| Предназначение для разделителя: | РМ-С21 | для РМ-С21 |
| РМ-С21м | для РМ-С21м | |
Пример обозначения:
Промывочное кольцо для РМ-С21м
