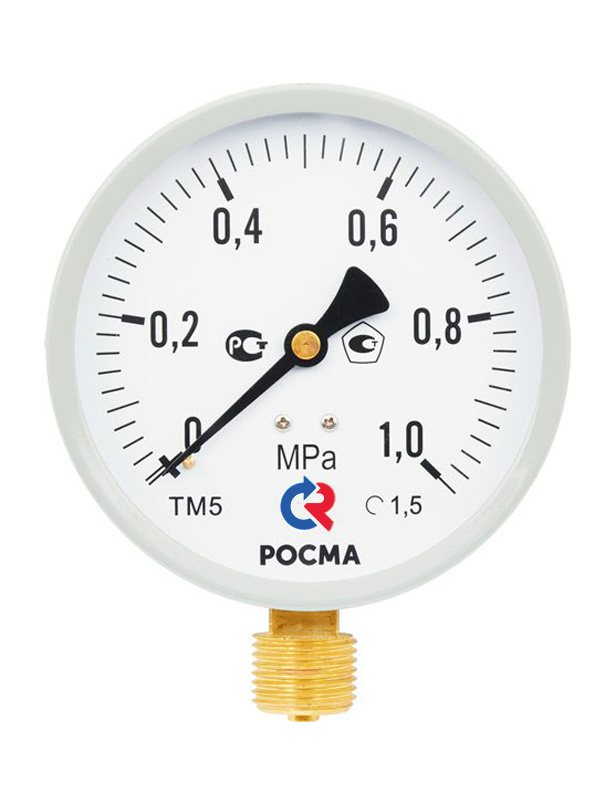

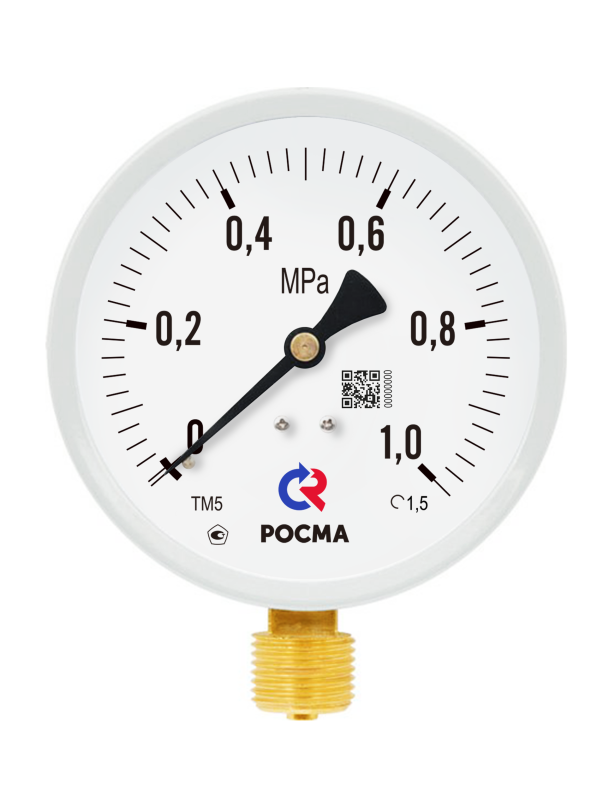

Манометры стандартного исполнения, модель 2

Тип ТМ, серия 10 М2. Манометры в стандартном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометра выполнен из стали, механизм — из латунного сплава. Пылевлагозащита: IP40.

Преимущества данной модели приборов: использование конструкции с облегченным штуцером и массовый выпуск приборов данной серии с ограниченным диапазоном давлений и единым классом точности (1,5) позволяют достигнуть наилучшего соотношения цены и качества у манометров этого типа.

Область применения: манометры рекомендованы для предприятий обслуживающих и проектирующих объекты ЖКХ.

Диаметр корпуса, мм

100

Класс точности

1,5

Диапазон показаний давлений, МПа

0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Корпус

IP40, сталь 10, цвет серый

Кольцо

Сталь 10, цвет серый

Чувствительный элемент,
трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88

Все характеристики
Манометры ТМ серии 10
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба
присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТМ-510 М2 100 1,5 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 G½ / M20×1,5 радиальное 445

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) ТМ 250
ТМ + рукав 470
Объединение с разделителем (РМ-К11, РМ-М31) ТМ  370
Указатель предельных значений (нержавеющая сталь) ТМ  95
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой ТМ  40 / 50
Демпфер для манометра (внутренний)
ТМ  20
Индивидуальная двойная шкала Индивидуальная шкала в кг/см2ТМ+10% к стоимости прибора
Нанесение индивидуального № на прибор
ТМ  36
Свидетельство о поверке к нумерованному прибору ТМ с индивидуальным номером 100
Индивидуальный паспорт на нумерованный приборТМ с индивидуальным номером100
Обезжиривание прибора под кислород (+ паспорт и знак О2 на циферблате)ТМ210
Нанесение на циферблат «NH3» и пр. знаков ТМ 25
Первичная заводская поверка ТМ  бесплатно
Периодическая поверка ТМ  140
Пломбировка манометра (под заказ) ТМ 25
Ремонт ТМ (0-1,6 МПа) 185
ТМ (2,5-6МПа) 255
Очистка прибора от загрязнений (мазут, краска и пр.) ТМ индивидуально
Распечатать

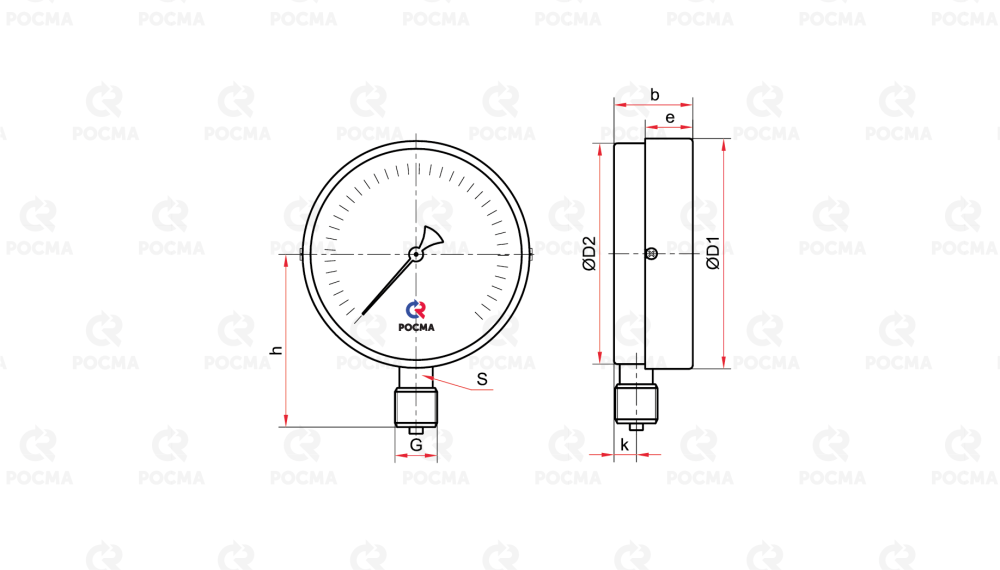

Чертежи

Радиальное присоединение

ТипØ D1 D2 b e h f S G Вес
ТМ-510Р.М2100 100 98 34 20 74 11 14 G½ или
M20×1,5
0,27
Распечатать
Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель


Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.


Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Распечатать
Карта заказа
ТипманометрТМ
Диаметр корпуса, мм 100 5
Материал корпуса сталь  1
Материал штуцера и чувствительного элемента  медный сплав 0
Присоединение (расположение штуцера) радиальное Р
Гидрозаполнение нет 0
Электроконтактная приставка нет 0
Диапазон показаний, МПа ТМ 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
Резьба присоединения    G½; М20×1,5
Класс точности
1,5
Обозначение специального исполнения М2

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−1 МПа) G½. 1,5. М2

Дополнительное оборудование
Еще
