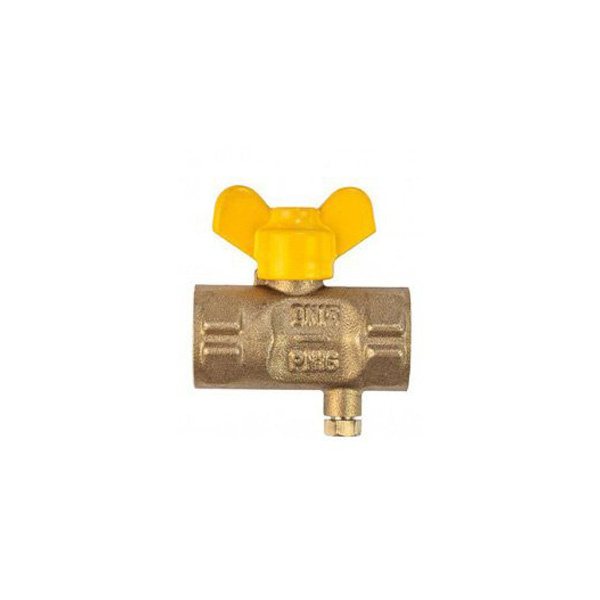

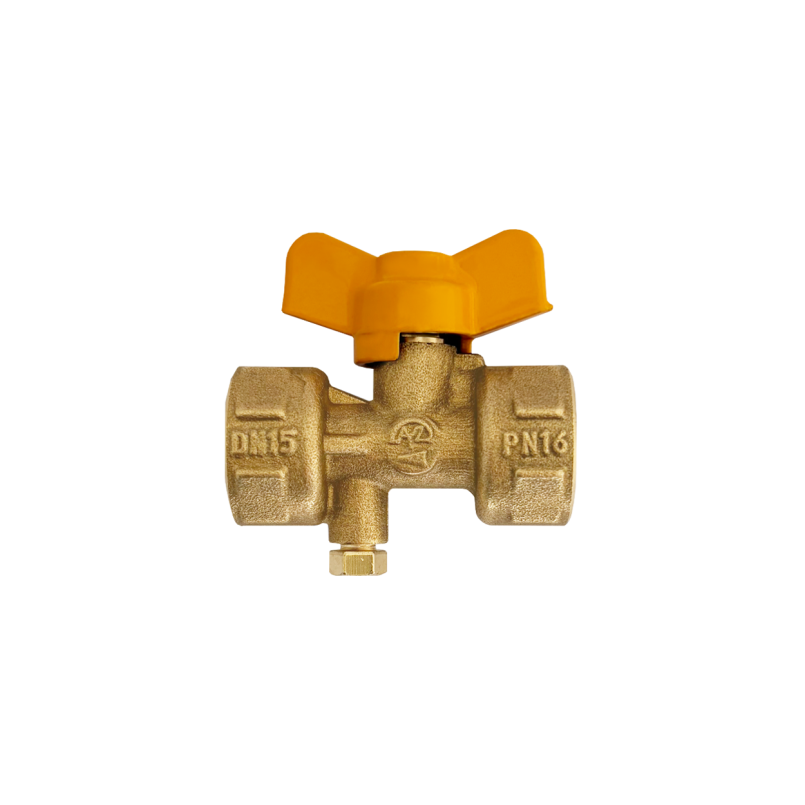

Кран шаровый газовый трехходовой
![кран шаровый газовый трехходовой](https://rosma.spb.ru/files/product/11/9/images/кран-1.1648633823.jpg.805x805r.avif)
Кран шаровый трехходовой газовый
Кран шаровой трёхходовой для манометра с краном Маевского предназначен для присоединения манометра к магистрали с газовой средой и сброса давления в системе газораспределения. Кран относится к запорной арматуре, при этом запрещается использовать кран в качестве регулирующей арматуры.
Конструкция крана позволяет осуществлять сброс остаточного давления со средства измерения при перекрытии краном потока рабочей среды.
Кран может использоваться в любом рабочем положении, важно только соблюдать направление потока рабочей среды (указано стрелкой на корпусе).
Рабочее давление, МПа
1,6
Максимальное давление, МПа
2,4
Максимальная рабочая температура, °С
−60…+50
Материал
латунь
Исполнение (резьба)
внутренняя / внутренняя
Резьба присоединения
M20×1,5 или G½
Максимальный вес, кг
0,125
Цена
Наименование | Резьба присоединения | Цена с НДС, руб. |
---|---|---|
Кран шаровый трехходовой газовый | G½ — G½ (внутренняя — внутренняя)
M20×1,5 — G½ (внутренняя — внутренняя) | 305 |

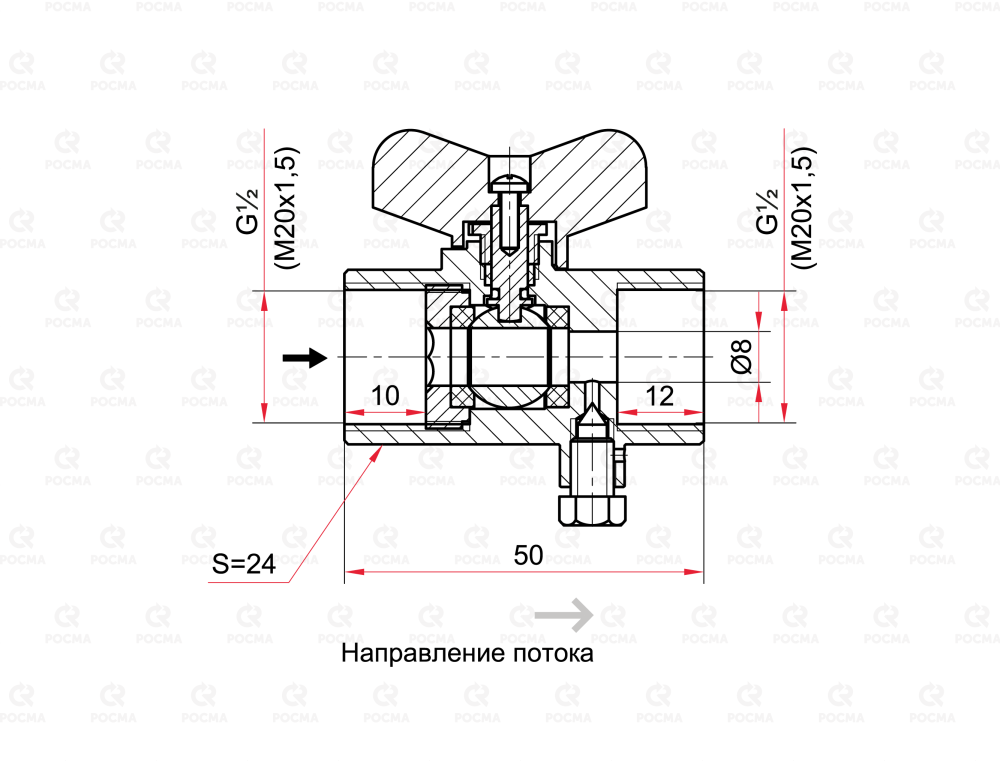

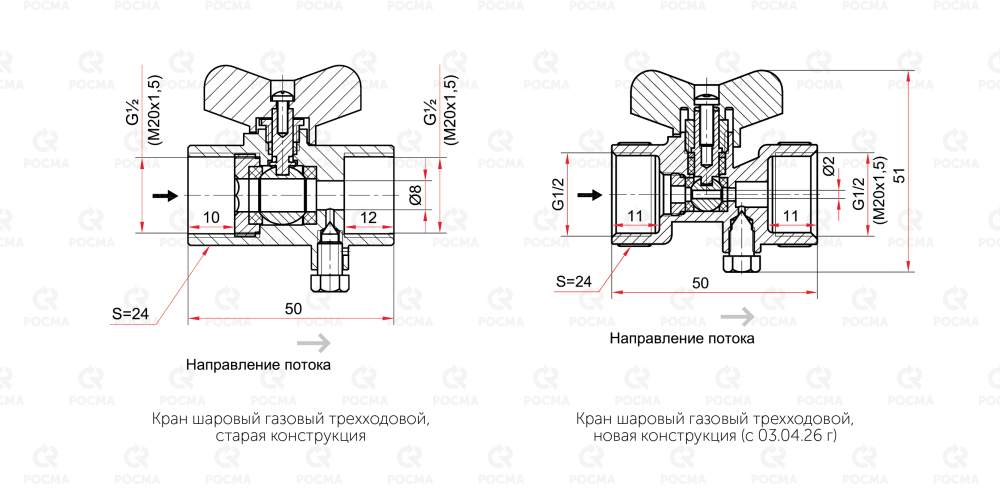

Чертежи
Карта заказа
Тип | Кран шаровый газовый трехходовой для манометра | |
Особенность | с краном Маевского | |
Резьба присоединения | G½–G½ | |
M20×1,5–G½ | ||
Исполнение (резьба) | внутренняя – внутренняя | внутр.–внутр. |
Материал | латунь |
Пример обозначения:
Кран шаровый газовый трехходовой для манометра с краном Маевского G½–G½ (внутр.–внутр.), латунь
