Датчики давления РПД-И (РПД-В, РПД-ИВ)
![датчик давления РПД-И](https://rosma.spb.ru/files/product/50/images/РПД-И_М12х1_1-(1).1713437209.jpg.805x805r.avif)
Тип РПД-И (РПД-В, РПД-ИВ). Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.
Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.
0,5 / 1,0
РПД-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
РПД-В | −0,1…0 |
|
−0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
200% от ВПИ, кроме
Окружающая среда: −40…+100
Измеряемая среда: −40…+100
4…20
12…36
Не более 1
≤5
IP65, нержавеющая сталь 08Х17Н13М2
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)
Разъем М12х1 (4 pin) пластик*
* — под заказ
G¼, G½ или М20×1,5
5 лет
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
НСРП. 421262.001ТУ
ГОСТ 22520-85
Датчики давления РПД
Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений, МПа | Резьба присоединения | Цена с НДС, руб. |
---|---|---|---|---|---|
РПД-И | 1 / 0,5 | 4…20 мА | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | G¼, G½ или М20×1,5 | 6080 |
РПД-В | 0,5 | −0,1…0 | |||
РПД-ИВ | −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | ||||
РПД-И
разъем М12х1* | 1 / 0,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | 7420 | ||
РПД-В
разъем М12х1* | 0,5 | −0,1…0 | |||
РПД-ИВ
разъем М12х1* | −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — под заказ
Дополнительные опции
Наименование услуги | Тип | Цена с НДС, руб. |
---|---|---|
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м | РПД-И, РПД-ИВ | 250 |
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м и рукавом | РПД-И | 420 |
Объединение с разделителем РМ-С21, РМ-С21м | РПД-И, РПД-ИВ | 250 |
Объединение с разделителем РМ-С21, РМ-С21м и рукавом | РПД-И | 420 |
Объединение с разделителем РМ-М31 | РПД-И, РПД-ИВ | 260 |
Объединение с разделителем РМ-К11 | РПД-И, РПД-ИВ | |
Демпфер внутренний из нержавеющей стали, с установкой | РПД-И с G¼ | 95 |
Свидетельство о поверке к прибору | РПД | 130 (кроме 0..100 МПа) |
Индивидуальный паспорт на прибор | РПД | 100 |
Первичная заводская поверка | РПД | бесплатно (кроме 0..100 МПа) |
Периодическая поверка | РПД | 840 (кроме 0..100 МПа) |

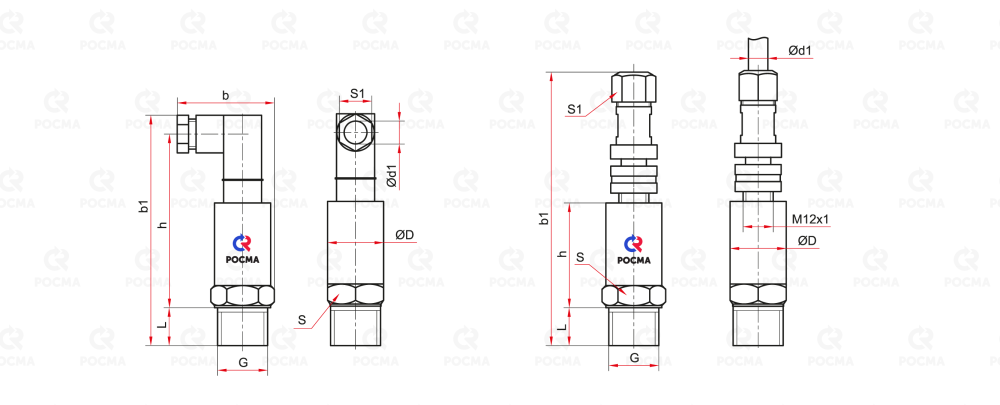

Тип | D | L | b | b1 | h | S | S1 | d1 | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|
РПД | 22 | 16 | 36 | 93 | 69 | 22 | 13 | 5 | G¼ | 0,08 |
G½ или М20×1,5 | 0,11 | |||||||||
РПД
разъем М12х1 | − | 110 | 41 | 15 | G¼ | 0,08 | ||||
G½ или М20×1,5 | 0,11 |
![](files/product_button/16/4/%D0%A7%D0%B5%D1%80%D1%82%D0%B5%D0%B6-%D0%A0%D0%9F%D0%94-%D0%98-30-03-23.1680159898.JPG.preview.jpg)

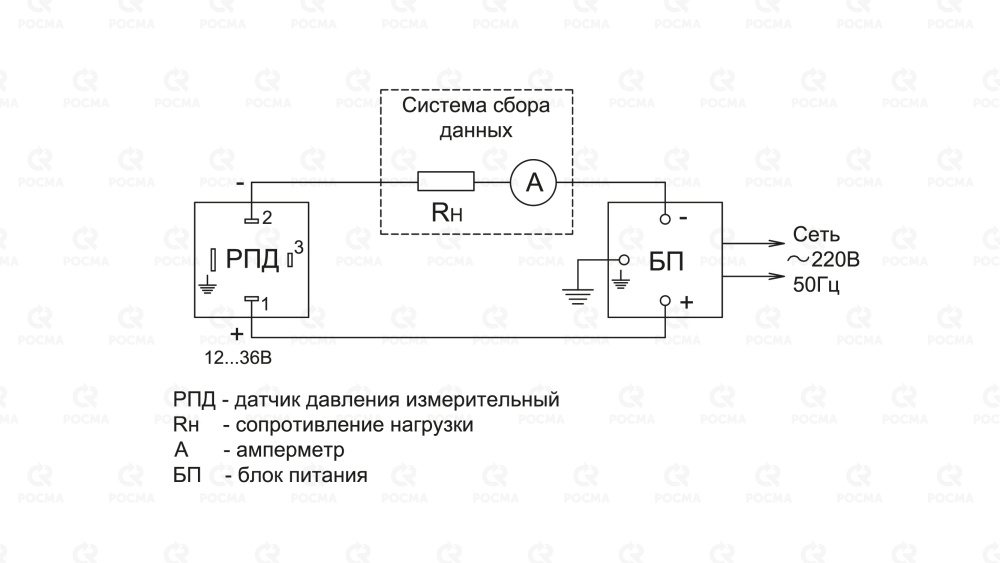

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.
Для защиты чувствительного элемента датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Помимо прямого монтажа датчика давления с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5м.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для уменьшения влияния температуры среды на точность измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Тип | датчик давления | РПД |
Измеряемое давление | избыточное | И |
вакуумметрическое | В | |
вакуумметрическое и избыточное | ИВ | |
Диапазон измерений давлений, МПа | РПД-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
РПД-В | −0,1…0 | |
РПД-ИВ | −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
Выходной сигнал, мА | 4…20 | |
Резьба присоединения | G¼, G½ / M20×1,5 | |
Класс точности | 0,5 / 1 | |
Электрическое присоединение | пластиковый L-разъем | − |
пластиковый М12х1 (4 pin) | М12х1 |
Пример обозначения:
РПД-И (0–0,4 МПа) (4–20 мА) G½. 0,5
