Бобышки из углеродистой стали

1 из 4

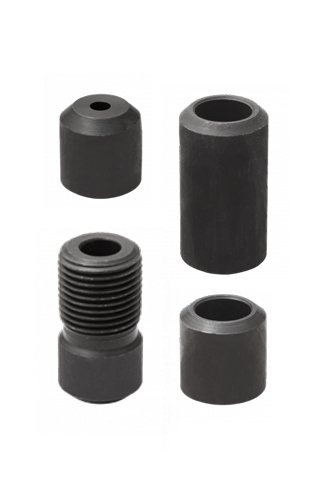

Бобышки приварные из углеродистой стали являются дополнительным (вспомогательным) элементом, который предназначен для монтажа приборов на линиях трубопроводов и различном технологическом оборудовании.

Они используются для установки манометров, термометров, датчиков давления, отборных устройств, трехходовых кранов, игольчатых клапанов, защитных гильз и их удобной замены в технологических линиях.

Монтируются на место эксплуатации приборов с применением сварки. После монтажа бобышки достаточно в неё ввернуть нужное устройство.

В нашей линейке доступны модели бобышек для манометров и термометров, для реле давления и потока, а также для датчиков давления. Бобышки выпускаются с метрической, дюймовой или NPT резьбой.

Рабочее давление, МПа

Материал

Углеродистая сталь 10

Техническая документация

ТУ 4218-001-4719015564-2015

Чертежи Карта заказа Скачать Где купить?

Цена

Наименование	Длина, мм	Резьба присоединения	Цена с НДС, руб.
№ 1 БП-ТТ-В-25-М27×2 (под термометр ТТ-В)	25	М27×2	225
№ 2 БП-БТ-30-G½ (под термометр БТ)	30	G½	165
№ 3 БП-БТ-55-G½ (под термометр БТ)	55	G½	195
№ 4 БП-КР-40-G½ (под кран для манометра)	40	G½	160
№ 5 БП-ТМ-30-G½ (под манометр ТМ)	30	G½	180
№ 6 БП-ТМ-30-М20×1,5 (под манометр ТМ)	30	М20×1,5	180
№ 7 БП-БТ-30-М20×1,5 (под термометр БТ)	30	М20×1,5	165
№ 8 БП-БТ-100-G½ (под термометр БТ)	100	G½	420
№ 9 БП-КР-40-М20×1,5 (под кран для манометра)	40	М20×1,5	160
№ 10 БП-ТМ-100-G½ (под манометр ТМ)	100	G½	420
№ 11 БП-ТМ-100-М20×1,5 (под манометр ТМ)	100	М20×1,5	420
№ 12 БП-ТМ-30-NPT½ (под манометр ТМ)	30	NPT½	325
№ 15 БП-КР-35-G¼ (под кран для манометра)	35	G¼	190
№ 16 БП-КР-35-M12×1,5 (под кран для манометра)	35	M12×1,5	190
№20 БП-БТ-55-45град-G½ (под термометр БТ)	55	G½	380
№21 БП-БТ-55-45град-М20×1,5 (под термометр БТ)	55	М20×1,5	380
№24 БП-РД-30-G¼ (под реле давления РД-2Р)	30	G¼	230
№25 БП-РП-30-G1 (под реле потока РП-1, РП-2)	30	G1	365
№26 БП-БТ-55-М20×1,5 (под термометр БТ)	55	M20×1,5	195
№27 БП-БТ-100-М20×1,5 (под термометр БТ)	100	M20×1,5	420
№28 БП-БТ-30-NPT½ (под термометр БТ)	30	NPT½	165
№29 БП-ТМ-55-М20×1,5 (под манометр ТМ)	55	M20×1,5	295
№30 БП-ТМ-55-G½ (под манометр ТМ)	55	G½	295
№31 БП-ТМ-30-М12×1,5 (под манометр ТМ)	30	М12×1,5	155
№32 БП-ТМ-30-G¼ (под манометр ТМ)	30	G¼	155

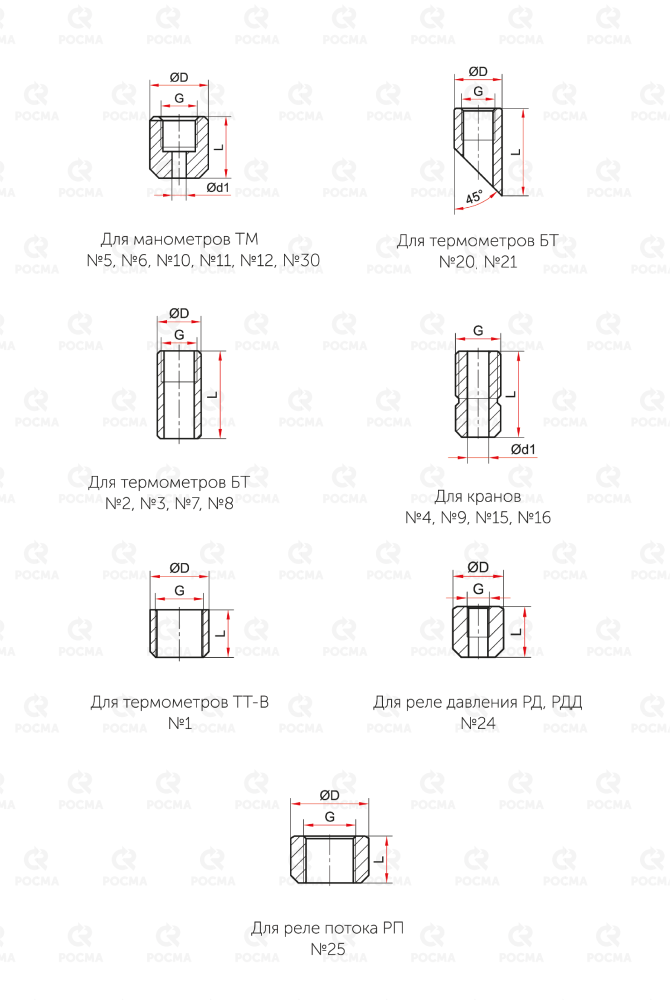

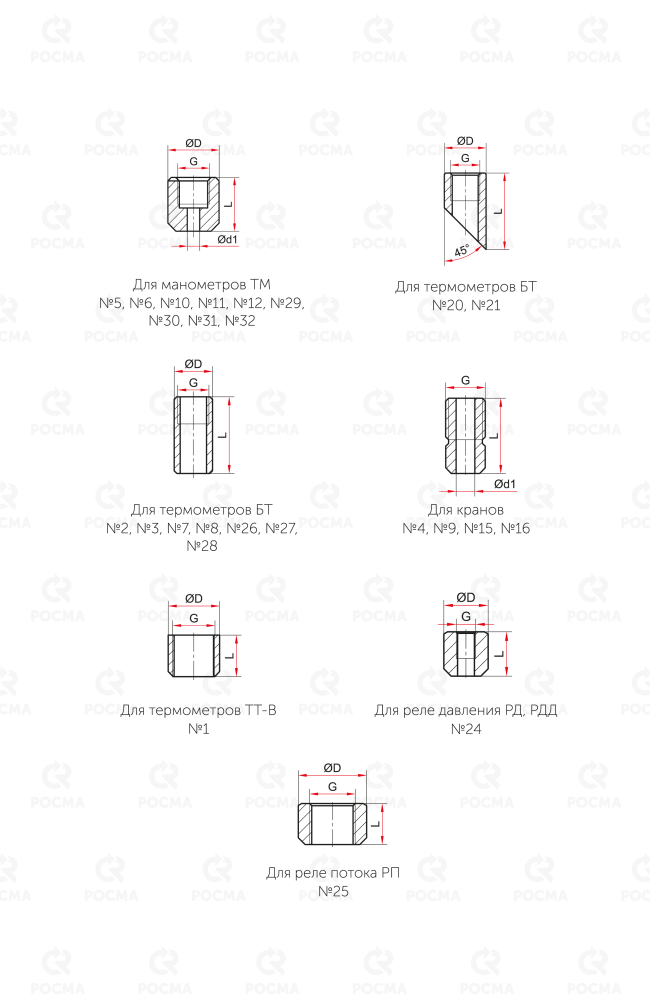

Чертежи

Наименование	L	D	d1	G
Для монтажа манометров
№5 БП-ТМ-30-G½	30	29	7	G½
№6 БП-ТМ-30-М20×1,5	30	29	7	М20×1,5
№10 БП-ТМ-100-G½	100	29	7	G½
№11 БП-ТМ-100-М20×1,5	100	29	7	М20×1,5
№12 БП-ТМ-30-NPT½	30	29	7	NPT½
№29 БП-ТМ-55-М20×1,5	55	29	7	М20×1,5
№30 БП-ТМ-55-G½	55	29	7	G½
№31 БП-ТМ-30-М12х1,5	30	22	6	М12х1,5
№32 БП-ТМ-30-G¼	30	22	6	G¼
Для монтажа термометров
№1 БП-ТТ-В-25-М27×2	25	31	—	М27×2
№2 БП-БТ-30-G½	30	29	—	G½
№3 БП-БТ-55-G½	55	29	—	G½
№7 БП-БТ-30-М20×1,5	30	29	—	М20×1,5
№8 БП-БТ-100-G½	100	29	—	G½
№20 БП-БТ-55-45град-G½	55	30	—	G½
№21 БП-БТ-55-45град-М20×1,5	55	30	—	М20×1,5
№27 БП-БТ-100-М20х1,5	100	29	—	М20×1,5
№28 БП-БТ-30-NPT½	30	29	—	NPT½
Для монтажа кранов
№4 БП-КР-40-G½	40	21	10	G½
№9 БП-КР-40-М20×1,5	40	21	10	М20×1,5
№15 БП-КР-35-G¼	35	14	6	G¼
№16 БП-КР-35-M12×1,5	35	14	6	M12×1,5
Для монтажа реле
№24 БП-РД-30-G¼	30	30	—	G¼
№25 БП-РП-30-G1	30	50	—	G1

Карта заказа

Тип		Бобышка приварная
Предназначение для прибора:	ТМ	№5 БП-ТМ-30-G½
		№6 БП-ТМ-30-М20×1,5
		№10 БП-ТМ-100-G½
		№11 БП-ТМ-100-М20×1,5
		№12 БП-ТМ-30-NPT½
		№29 БП-ТМ-55-М20×1,5
		№30 БП-ТМ-55-G½
		№31 БП-ТМ-30-М12×1,5
		№32 БП-ТМ-30-G¼
	ТТ-В	№1 БП-ТТ-В-25-М27×2
	БТ	№2 БП-БТ-30-G½
		№3 БП-БТ-55-G½
		№7 БП-БТ-30-М20×1,5
		№8 БП-БТ-100-G½
		№20 БП-БТ-55-45град-G½
		№21 БП-БТ-55-45град-М20×1,5
		№27 БП-БТ-100-М20×1,5
		№28 БП-БТ-30-NPT½
	Кран	№4 БП-КР-40-G½
		№9 БП-КР-40-М20х1,5
		№15 БП-КР-35-G¼
		№16 БП-КР-35-M12×1,5
	Реле давления	№24 БП-РД-30-G¼
	Реле потока	№25 БП-РП-30-G1
Материал	углеродистая сталь	—
