Термометры общетехнические (радиальное присоединение)
.1645433111.jpg.805x805r.avif)

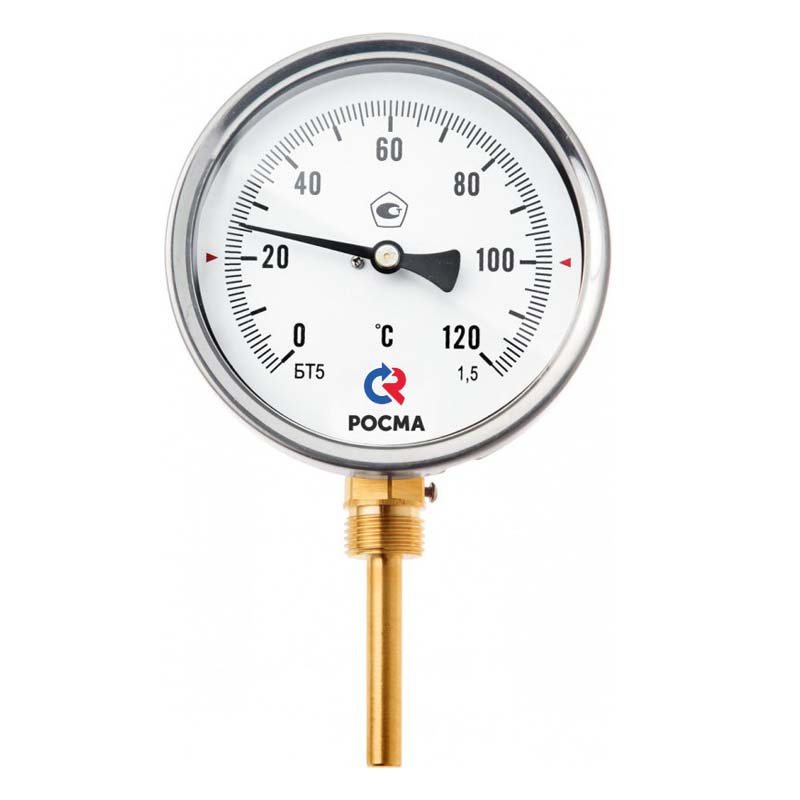

Тип БТ, серия 211. Радиальное присоединение в комплекте с защитной латунной* гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемого значения, °C. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется использовать термометр биметаллический с гильзой из нержавеющей стали.
63, 100
| Ø63 | 2,5 |
| Ø100 | 1,0** / 1,5 |
** — опция
| −40…+60*** | −30…+70**** |
0…+60 |
| 0…+100 | 0…+120 | 0…+160 |
| 0…+200 | 0…+250 | 0…+300 |
| 0…+350 | 0…+450 |
*** — только для Ø63
**** — только для Ø100
Окружающая среда: −10…+60
46 (кроме t°=0…+60 / 300 / 350 / 450 °C)
64 (кроме t°=0…+60 / 450 °C)
100, 150 (для Ø63 только до +350 °C)
Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)
Биметаллическая спираль
Нержавеющая сталь 08Х18Н10
IP54, коррозионностойкая сталь 12Х15Г9НД
Коррозионностойкая сталь 12Х15Г9НД,
байонетное
Алюминий, шкала черная на белом фоне
Минеральное
G½ или M20×1,5
10 (латунная гильза с погружной частью длиной до 100 мм)
2,5 (латунная гильза с погружной частью длиной более 100 мм)
25 (гильза из нержавеющей стали 08Х18Н10)
На штоке
3 года
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Подробнее
ТУ 4211-001-4719015564-2008
* — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
Термометры БТ, серия 211 (радиальное присоединение)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний |
Длина погружной части, мм / Цена с НДС, руб. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
|
|
63 | 2,5 | −40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 | 1180 | 1250 | 1320 | 1480 | 1660 | — | — | |
| БТ-52.211 | 100 | 1* / 1,5 | −30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 | 1685 | 1755 | 1865 | 1970 | 2205 | 2340 | 2475 | |
* — под заказ, +10% к стоимости прибора
Для L=46 кроме t° = 0…+60 / 300 / 350 / 450 °C.
Для L=64 кроме t° = 0...+60 / 450 °С.
Для L=100 / 150 для Ø63 только до +350 °C.
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Латунный фланец |
БТ серия 211 | 170 |
| Указатель предельных значений (нержавеющая сталь) | БТ серия 211, кроме БТ-32.211 | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой |
БТ серия 211 | 40 / 50 |
| Исполнение с классом точности 1,0 | БТ-52.211 | +10% к стоимости прибора |
| Гильза из нержавеющей стали (вместо латунной) | БТ серия 211 | под заказ Гильзы из нержавеющей стали |
| Погружная часть более 300 мм (шаг 50 мм) | БТ-52.211 | под заказ |
| Свидетельство о поверке к нумерованному прибору | БТ серия 211 | 130 |
| Протокол поверки к нумерованному прибору | БТ серия 211 | 130 |
| Индивидуальный паспорт на нумерованный прибор | БТ серия 211 | 100 |
| Первичная заводская поверка | БТ серия 211 | бесплатно |
| Периодическая поверка | БТ серия 211 | 350 |
| Ремонт | БТ серия 211 | от 170 |
При t=0…450 °C и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь

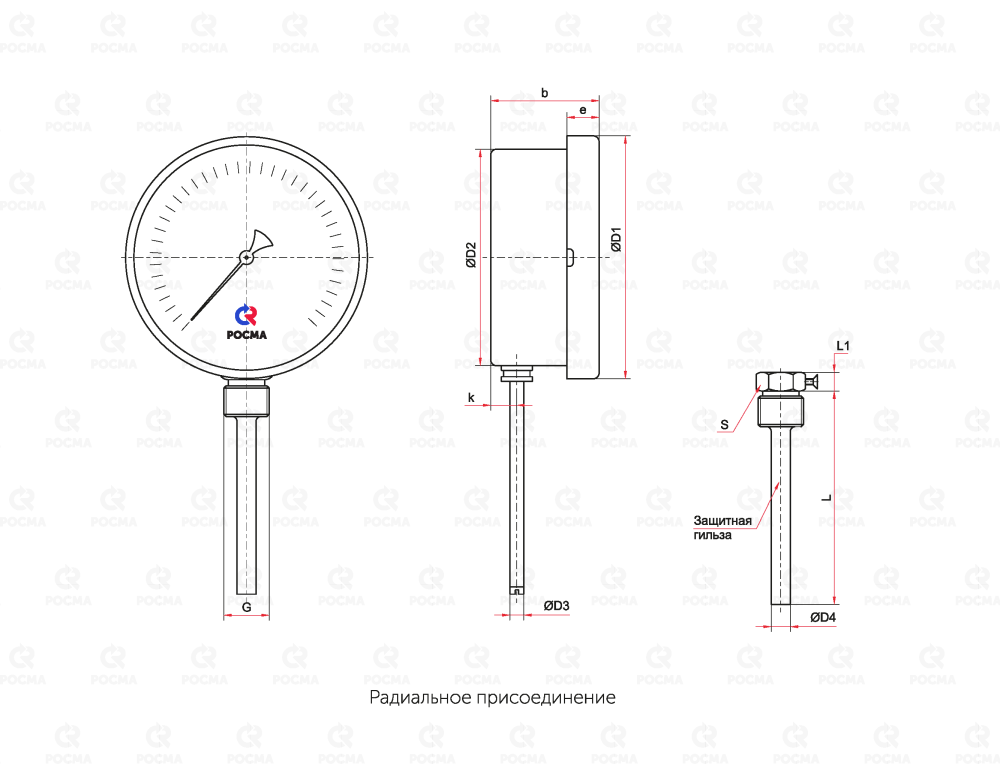

Радиальное присоединение
Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | D3 | D4 | b | e | k | L | L1 | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| БТ-32.211 | 63 | 69 | 62 | 6 | 9 | 40 | 12 | 9 | 10 | 19 | G½ или M20×1,5 |
0,17 | |
| БТ-52.211 | 100 | 110 | 100 | 51 | 15 | 10 | 0,34 |
* — возможно изготовление погружной части длиной до 1000 мм для радильных БТ (с шагом 50 мм)
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник гильзы или за шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.
| Тип | биметаллический термометр | БТ |
| Диаметр корпуса, мм | 63 | 3 |
| 100 | 5 | |
| Присоединение | радиальное | 2 |
| Материал штока | нержавеющая сталь | 2 |
| Материал корпуса и кольца | коррозионностойкая сталь | 1 |
| Материал гильзы | латунь | 1 |
| нержавеющая сталь | 2 | |
| Диапазон показаний температур, °C | −30…+70; −40…+60; 0…+60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 |
|
| Резьба присоединения | G½ / М20×1,5 | |
| Длина погружной части, мм | 46 / 64 / 100 / 150 / 200 / 250 / 300 | |
| Класс точности | Ø63 |
2,5 |
| Ø100 |
1,0 / 1,5 |
|
Пример обозначения:
БТ − 52. 211 (0–120 °C) G½. 100. 1,5
