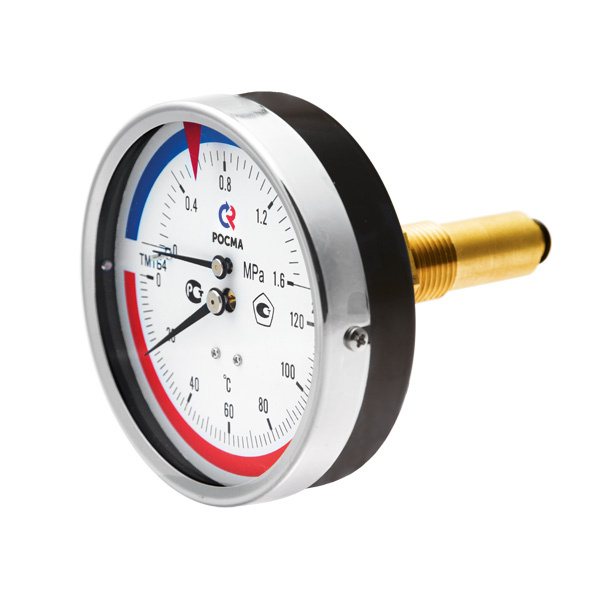

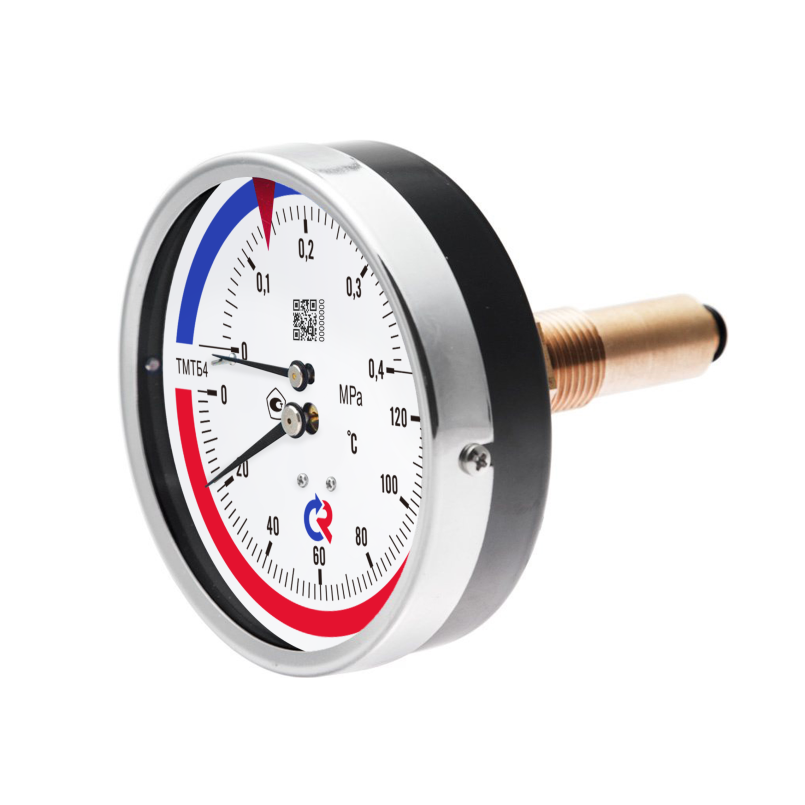

Термоманометры осевые

Тип ТМТБ. Термоманометр осевой предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.

Диаметр корпуса

80, 100 мм

Класс точности

2,5

Диапазоны показаний температур

0…120 / 150 °С

Диапазон показаний давлений

0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа

Рабочая температура

Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

Корпус

IP40, cталь 10, цвет черный

Кольцо

Хромированная сталь 10

Чувствительный элемент манометрической части

Медный сплав

Чувствительный элемент термометрической части

Биметаллическая спираль

Трибко-секторный механизм

Медный сплав

Клапан

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления

Стекло

Минеральное

Штуцер для манометра

Медный сплав

Шток для термометра

Нержавеющая сталь 08Х18Н10

Длина погружной части, мм

46, 64, 100 мм

Присоединение

Осевое

Резьба присоединения

G½ (на клапане)

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Все характеристики

Термоманометры ТМТБ

Тип Диаметр корпуса Класс точности Диапазон показаний (давление/температура) Подключение Цена с НДС, руб.
Резьба Штуцер L=46 L=64 L=100
ТМТБ-3 80 2,5 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
0…+120 / 150 °C
G½ осевой, с клапаном 1110 1165 1210
ТМТБ-4 100 1175 1220 1255

Рекомендации по монтажу

Клапан это запорное устройство, которое служит с одной стороны для удобства монтажа прибора с другой выполняет роль крана, что позволяет демонтировать термоманометр без слива системы (или без остановки технологического процесса). Рабочее давление клапана 2,5 МПа, максимальное — 5 МПа. По диапазонам температур термоманометры выпускаются в двух вариантах от 0–120 °С и до 150 °С, а по давлению 0–0,25 МПа, 0–0,4 МПа, 0–0,6 МПа…0–2,5 МПа.

К сожалению, технические службы потребителя часто делают ошибку, устанавливая расширитель или дополнительный отвод для монтажа термоманометра. Следует помнить, что для измерения температуры в приборе, в качестве чувствительного элемента, применяется биметаллическая пружина и поэтому погружная часть термоманометра должна находиться в трубе (в непосредственном контакте с теплоносителем), иначе возникает большая погрешность при измерении температуры. Погрешность измерения температуры минимальна, если конец клапана погружен на глубину не менее ⅓ и не более диаметра трубопровода. Термоманометры монтируются непосредственно на трубопровод, достаточно к нему приварить бобышку с внутренней резьбой G½. В каталоге нашей продукции есть подробная инструкция по установке термоманометра и при монтаже необходимо строго её соблюдать.

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Индивидуальный номер прибора ТМТБ-3, ТМТБ-4 36
Свидетельство о поверке к нумерованному прибору ТМТБ-3, ТМТБ-4 30
Первичная заводская поверка ТМТБ-3, ТМТБ-4 бесплатно
Периодическая поверка ТМТБ-3, ТМТБ-4 140
Пломбировка термоманометра (под заказ) ТМТБ-3, ТМТБ-4 25
Ремонт ТМТБ-3, ТМТБ-4 285
Распечатать

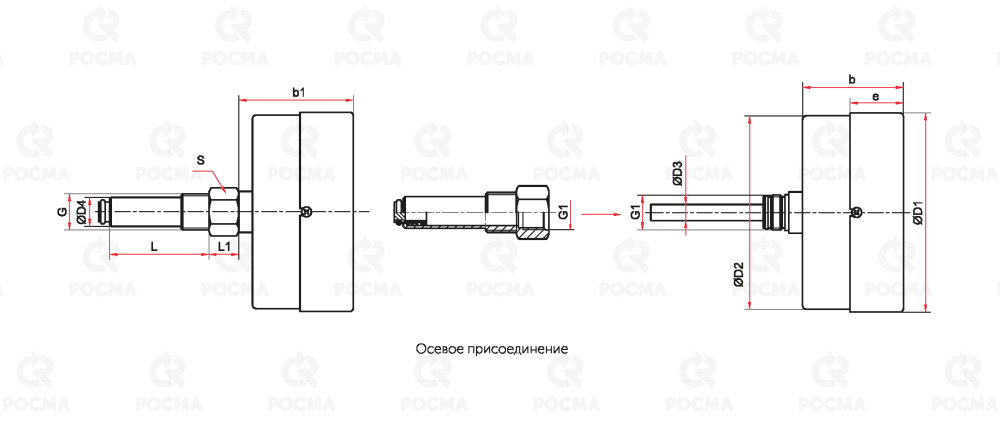

Чертежи


Осевое присоединение

Основные размеры (мм), вес (кг)

Ø D1D2D3D4b
b1eh1fL L1 S
S2
G1
G2
Вес
80 828081839 5322 531246; 64; 100 17 24 22M18×1
0,37
100 1009981838 5323 6312 17 24 22 0,44
Распечатать
Монтаж и эксплуатация

Прибор следует применять для измерения давлений и температуры только в среде, для которой он предназначен; прибор нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло прибора разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Типовой узел отбора для подключения термоманометра состоит из приварной бобышки (БП-БТ-30-G½ или БП-БТ-55-G½). В термоманометре в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец клапана погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода (D). Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части термоманометра.

При монтаже термоманометров ТМТБ резьбовые соединения уплотнять лентой ФУМ. Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Распечатать
Карта заказа
Тип термоманометр ТМТБ
Диаметр корпуса 80 мм 3
100 мм 4
Материал корпуса сталь 1
Присоединение (расположение штуцера) осевое Т
Длина погружной части 46 мм 1
64 мм 2
100 мм 3
Диапазон показаний температуры   0…120 / 150 °C
Диапазон показаний давления   0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Резьба присоединения   G½
Класс точности   2,5
Пример обозначения: ТМТБ − 3 1 Р.1 (0–150 °C) (0–1,6 МПа) G½. 2,5
