Манометры для измерения низких давлений газов

Тип КМ (КМВ). Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование.

Диаметр корпуса

63, 100, 150 мм

Класс точности
Ø63 2,5
Ø100, Ø150 1,5
Диапазон показаний давлений
0…2,5* / 4* / 6 / 10 / 16 / 25 / 40 / 60 кПа
KМВ −1…1,5 / −1…3 кПа;
−0,8…0,8** / −1,25…1,25** / −5…5** / −8…8** / −12,5…12,5** кПа

* — для Ø100, Ø150
** — только Ø100

Также под заказ изготавливаются манометры Ø100 со шкалой в мбар.

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.

Рабочая температура

Окружающая среда: −30…+60 °C
Измеряемая среда: до +100 °C

Корпус
Ø63IP40, сталь 10, цвет черный
Ø100 IP40, IP54 (под заказ), нержавеющая сталь 08Х18Н10
Ø150 IP40, сталь 10, цвет черный
Кольцо

Ø100 — нержавеющая сталь 08Х18Н10, байонетное.
Ø150 — сталь 10, цвет черный

Чувствительный элемент

Металлическая мембранная коробка — медный сплав.

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло
Ø63 органическое
Ø100, Ø150минеральное
Штуцер

Медный сплав

Присоединение
Ø63 Радиальное (осевое - под заказ)
Ø100, Ø150Радиальное
Резьба присоединения
Ø63 M12×1,5
Ø100, Ø150G½ или M20×1,5
Межповерочный интервал

1 год

Техническая документация

ТУ 4212-002-4719015564-2008
ГОСТ 2405-88

Все характеристики

Манометры КМ

Тип Диаметр корпуса Класс точности ИсполнениеДиапазон показаний давлений, кПа Подключение Цена с НДС, руб.
Резьба Штуцер
КМ-11
63 2,5 IP40* 0…6 / 10 / 16 / 25 / 40 / 60 М12×1,5 радиальный 1315
осевой 1585
КМВ-22
100 1,5 IP40*−1…1,5; −1…3; −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5
G½ или М20×1,5 радиальный 2310
КМ-22
100 1,5IP40* 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 G½ или М20×1,5 радиальный 2310
КМ-311501,5IP400…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60G½ или М20×1,5радиальный2810

* - IP54, +10% к стоимости прибора, под заказ.

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Комплектация указателем рабочего давления (красный маркер на циферблате) КМ-11, КМ (КМВ)-22 40
Комплектация запорным клапаном VE2-2-G ½ КМ-22 1020
Осевое присоединение КМ-11 под заказ
Шкала в mbar КМ-22 +10% к стоимости прибора (под заказ)
Исполнение IP54КМ (КМВ)-22 (IP40) +10% к стоимости прибора
Индивидуальный номер прибора + паспорт КМ, КМВ 36
Свидетельство о поверке к нумерованному прибору КМ-11, КМ (КМВ)-22 40
Первичная заводская поверка КМ-11, КМ (КМВ)-22 бесплатно
Периодическая поверка КМ-11, КМ (КМВ)-22 140
Гарантийная пломба-стикер (под заказ) КМ-22 10
Ремонт КМ-11, КМ (КМВ)-22 140
Очистка прибора от загрязнений (мазут, краска и пр.) КМ, КМВ индивидуально
Распечатать
Чертежи

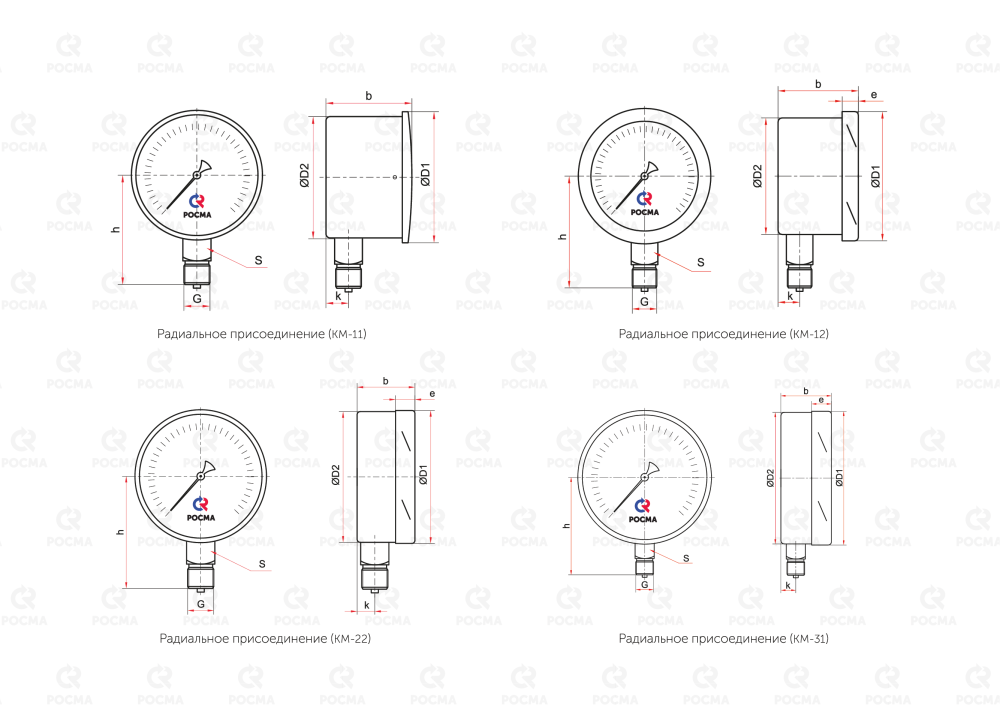

Радиальное присоединение (Ø100 мм)


Радиальное присоединение (Ø150 мм)

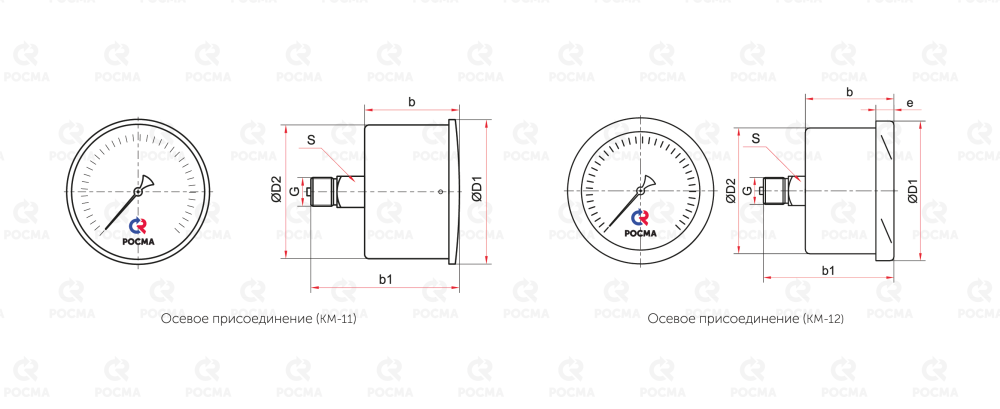

Осевое присоединение (Ø63 мм)


Радиальное присоединение (Ø63 мм)

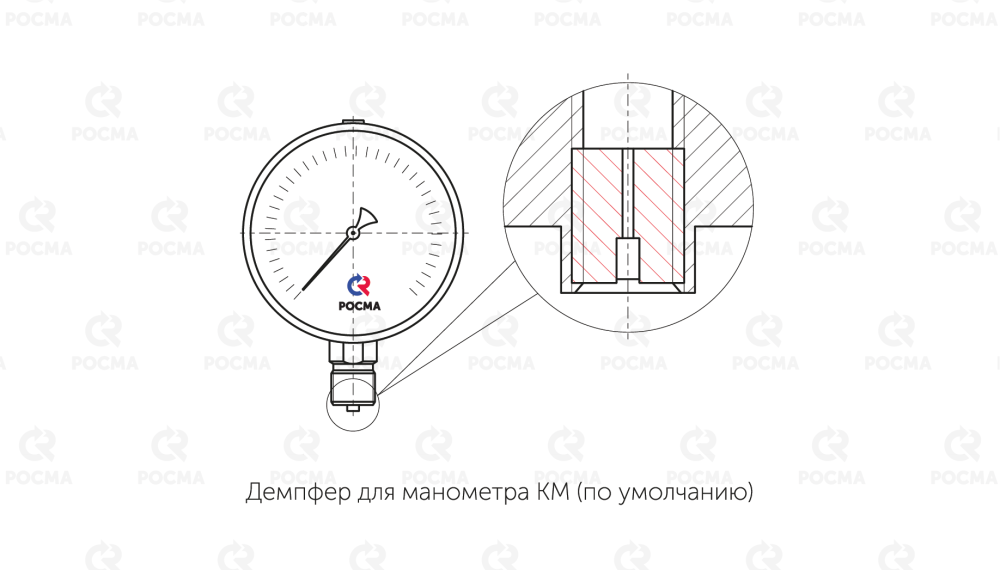

Демпфер для манометра

Ø D1 D2 b b1 e h f S G Вес
63 65 65 46 71 60 11 14 M12×1,5 0,18
100 101 99 51 17 88 16 22 G½ или M20×1,5 0,57
150150601161622G½ или M20×1,51,07
Распечатать
Монтаж и эксплуатация

Прибор следует применять для измерения давлений только в среде, для которой он предназначен; прибор нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Крутящий момент при монтаже не должен превышать 20 Н∙м. Прикладывать усилие к корпусу прибора запрещается. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кран или клапан (кнопочный запорный клапан VE2) с автоматическим перекрытием и разгрузкой давления со стороны манометра. Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Распечатать
Карта заказа
Тип манометр КМ
мановакуумметр КМВ
Диаметр корпуса 63 мм 1
100 мм 2
150 мм3
Материал корпуса сталь 1
нержавеющая сталь 2
Присоединение (расположение штуцера) радиальное Р
осевое Т
Диапазон показаний КМ 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 кПа
КМВ −1…1,5 / −1…3 кПа;
−0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 кПа
Резьба присоединения 63 мм М12×1,5
100, 150 мм G½; М20×1,5
Класс точности 63 мм 2,5
100, 150 мм 1,5
Степень защитыIP40-
IP54IP54

Пример обозначения:
КМ − 22Р. (0−16 кПа) G½. 1,5 IP54
