Переходники из ла­ту­ни с на­руж­ным шту­це­ром для шлан­га

Переходники из латуни с наружным штуцером для шланга предназначены для крепления соединительных рукавов к пневматическому оборудованию, либо к общей системе пневмомагистрали.

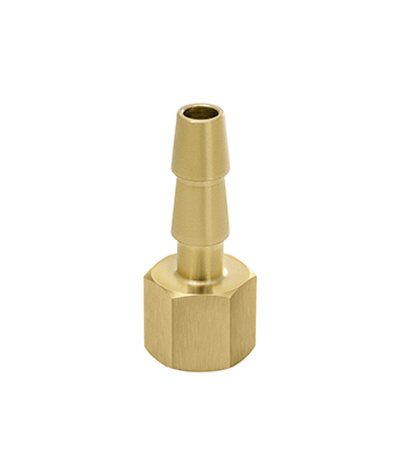

Конструктивно переходник представляет собой фитинг, с одной стороны которого располагается наружный штуцер типа «елочка», а с другой – присоединительная часть c внутренней метрической резьбой.

В ассортименте представлены два вида переходников, которые отличаются между собой диаметром сечения штуцера.

Для удобства монтажа со стороны резьбового соединения находится шестигранник. С обратной стороны штуцер нужно вставить в шланг и закрепить стяжным хомутом для устойчивой фиксации.

Рабочее давление, МПа

2,5

Материал

Латунь

Техническая документация

ТУ 4218-001-4719015564-2015

Все характеристики

Цена

НаименованиеРезьба присоединения
Диаметр штуцера, ммЦена с НДС, руб.
Переходник с на­руж­ным шту­це­ром для шлангавнутренняя резьба M12x1,5 - наружный штуцер для шланга6,5115
10125
Распечатать

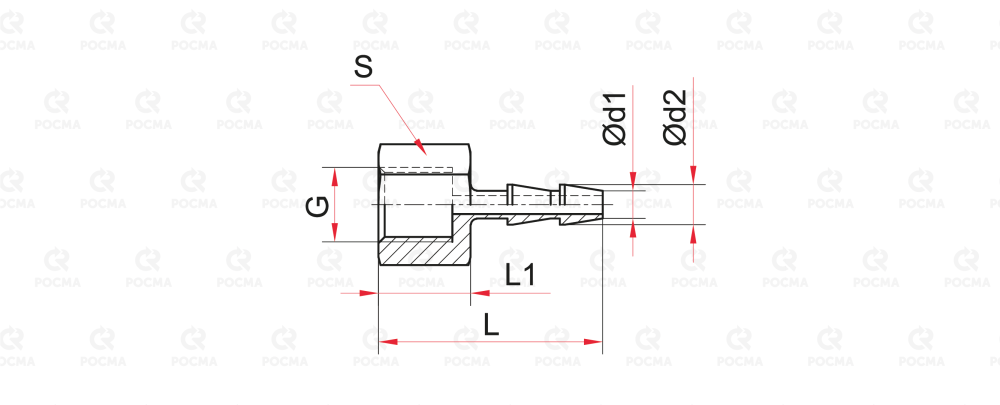

Чертежи


Размеры переходников (мм), вес (кг)

L L1 S G Внутренний Ø
подсоединяемой трубки
d1
d2Вес, кг
39
15 17 M12×1,5 4,0–4,54,56,50,023
45
8,0
8100,028
Распечатать
Карта заказа
ТипПереходник
Исполнение (резьба) внутр. M12×1,5 - наруж. штуцер для шланга
Диаметр штуцера для шланга, мм
6,5
10
Материал латунь

Пример обозначения:
Переходник внутр. M12×1,5 - наруж. штуцер для шланга 6,5 мм, латунь
