Уплотнительные кольца для манометров
![уплотнительные кольца для манометров](https://rosma.spb.ru/files/product/42/images/Уплотнительные кольца.1568103549.jpg.805x805r.avif)

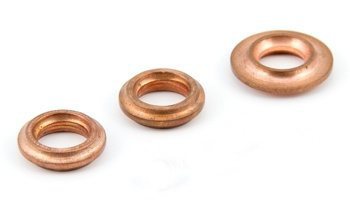

Уплотнительные кольца
Уплотнительные кольца предназначены для уплотнения соединения средств измерения с дополнительным оборудованием или отборным устройством.
Рабочее давление, МПа
До 160
Материал
Медь М1М
Исполнение
Тип 1 — фигурное кольцо
Тип 2 — плоское кольцо
Техническая документация
ТУ 4218-001-4719015564-2015
Цена
Наименование | Цена с НДС, руб. | |
---|---|---|
Уплотнительное кольцо для установки манометра | G¼ или М12×1,5 | 60 |
G½ или М20×1,5 |
Чертежи

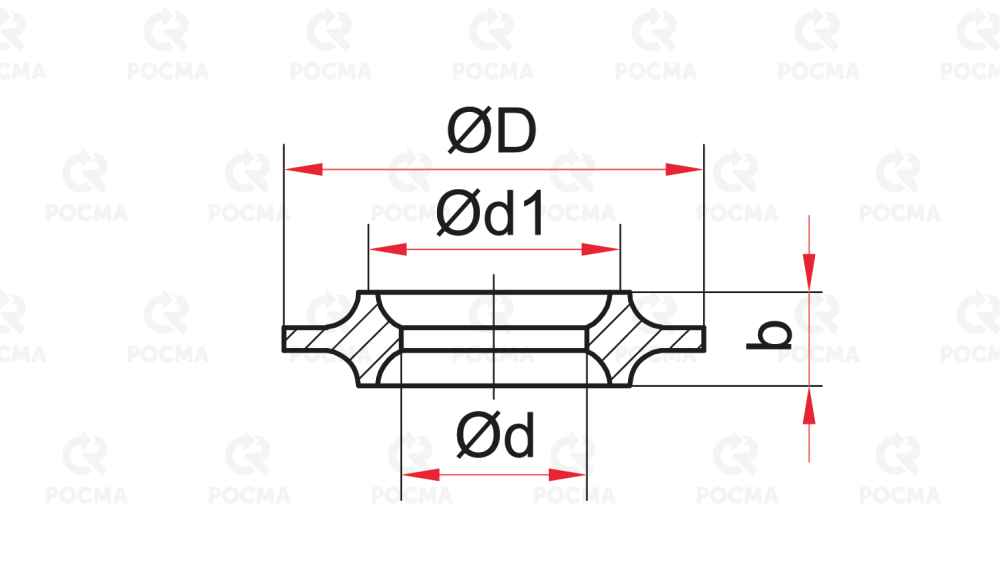

Уплотнительное кольцо, тип исполнения 1 — фигурное.
Размер резьбы | Размеры в мм. | |||
---|---|---|---|---|
D | d | d1 | b | |
G¼, M12×1,5 | 9,5 | 5 | 7 | 3 |
G½, M20×1,5 | 18 | 8 | 11 | 4 |

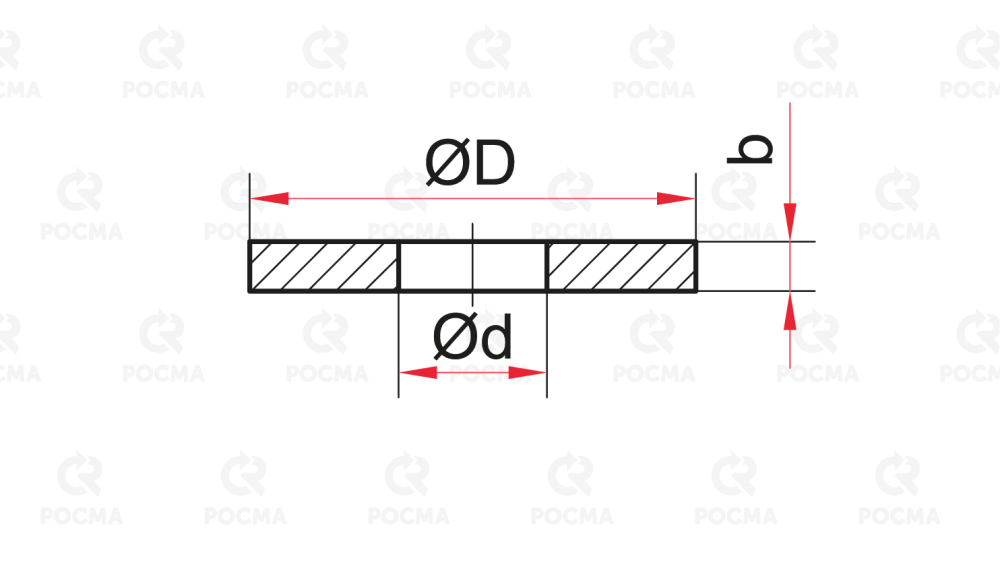

Уплотнительное кольцо, тип исполнения 2 — плоское.
![](files/product_button/37/7/%D0%A3%D0%BF%D0%BB%D0%BE%D1%82%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5-%D0%BA%D0%BE%D0%BB%D1%8C%D1%86%D0%B02.1608278600.jpg.preview.jpg)
Размер резьбы | Размеры в мм. | |||
---|---|---|---|---|
D | d | d1 | b | |
G¼, M12×1,5 | 9,5 | 5 | — | 1 |
G½, M20×1,5 | 18 | 6,5 | — | 2 |
