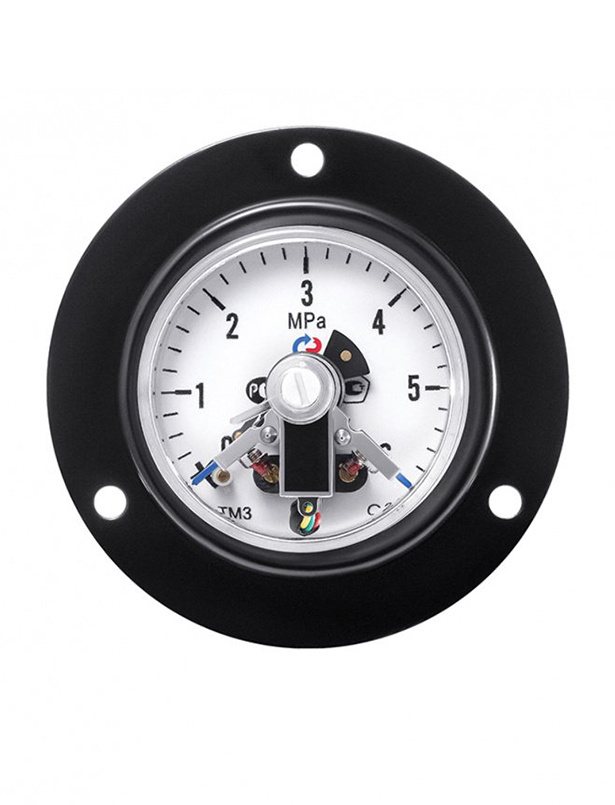

Манометры осевые с передним фланцем и электроконтактной приставкой

ТМ-310.05

1 из 4

Тип ТМ (ТВ, ТМВ), серия 10. Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса, мм

Класс точности

2,5

Диапазон показаний давлений, МПа

ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25
ТВ	−0,1…0
ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Электрическая схема

Двухконтактная:
Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ)

Максимальное напряжение, В

−220, ~380

Максимальный ток, А

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Тип контактов

С магнитным поджатием, серебряное покрытие

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений

±4

Чувствительный элемент

Медный сплав

Трибко-секторный механизм

Медный сплав

Корпус

IP40, сталь 10, цвет черный

Кольцо и фланец

Сталь 10, цвет черный

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Штуцер

Медный сплав

Присоединение

Осевое

Резьба присоединения

G¼ или M12×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Таблица перевода единиц
измерения давления

Чертежи Схемы коммутации Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Манометры ТМ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-310.05	63	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / M12×1,5	осевое с передним фланцем	2710
ТМ-310.05	63	2,5	0…16 / 25	G¼ / M12×1,5	осевое с передним фланцем	2810

Вакуумметры ТВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-310.05	63	2,5	−0,1…0	G¼ / M12×1,5	осевое с передним фланцем	2780

Мановакуумметры ТМВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМВ-310.05	63	2,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ / M12×1,5	осевое с передним фланцем	2780

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ (ТВ, ТМВ)	230
	ТМ (ТВ, ТМВ) + рукав	500
Объединение с разделителем (РМ-К11, РМ-М31)	ТМ	310
Демпфер для манометра (внутренний)	ТМ (ТВ, ТМВ)	20
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Протокол поверки к нумерованному прибору	ТМ (ТВ, ТМВ)	130
Индивидуальный паспорт на нумерованный прибор	ТМ (ТВ, ТМВ)	100
Индивидуальная шкала	ТМ (ТВ, ТМВ)	110
Обезжиривание прибора под кислород (+паспорт + знак О₂ на циферблате)	ТМ (ТВ, ТМВ)	160
Нанесение на циферблат индивидуальных знаков	ТМ (ТВ, ТМВ)	25
Первичная заводская поверка	ТМ (ТВ, ТМВ)	бесплатно
Периодическая поверка	ТМ (ТВ, ТМВ)	195
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ)	25

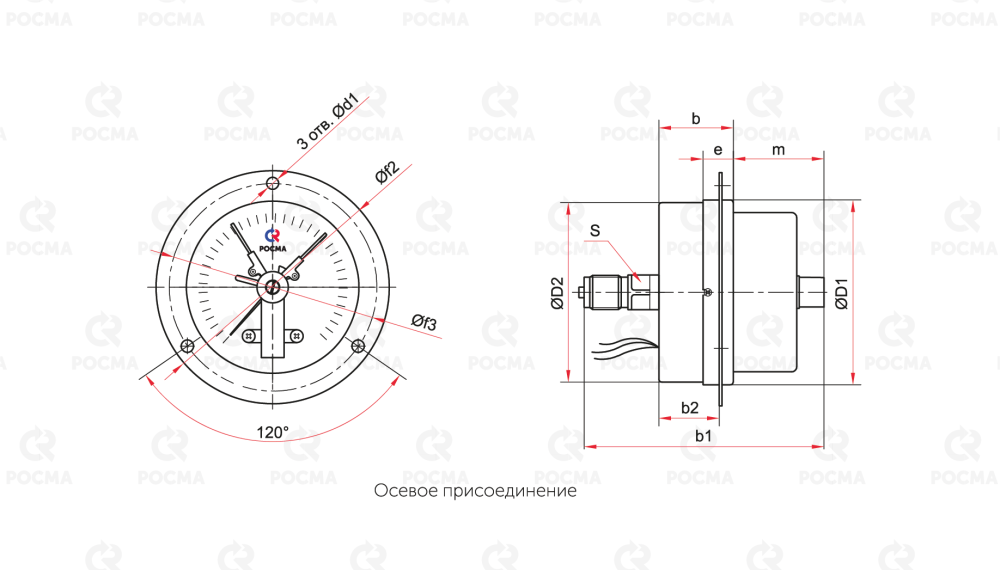

Чертежи

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D2	b	b1	b2	e	m	S	G	d1	f2	f3	Вес
ТМ-310ТКП.05	63	60	59	30	86	24	17	30	12	G¼ или M12×1,5	5	83	71	0,20

Схемы коммутации и подключения внешних цепей для манометров ТМ с электроконтактной приставкой

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	63	3
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	осевое с передним фланцем	ТКП
Гидрозаполнение	нет	0
Электроконтактная приставка	Исполнение V	5
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		G¼ / M12×1,5
Класс точности		2,5
