Отводы-охладители

отводы-охладители OC70-OX50
Отвод-охладитель OC70-OX50
1 из 8

Отводы-охладители являются вспомогательной арматурой, предназначенной для снижения температуры жидкой рабочей среды с целью обеспечения устойчивой и корректной работы измерительных приборов на трубопроводных и промышленных магистралях.

В случае измерения давления среды с температурой, превышающей допустимую рабочую, перед прибором рекомендуется устанавливать отвод-охладитель.

Конструктивно отводы-охладители подразделяются на типы:

  • петлевые (ОС200);
  • радиаторные (ОС70, ОС100).

Отвод тепла измеряемой жидкости осуществляется посредством теплообмена с окружающей средой. У охладителя радиаторного типа отвод тепла осуществляется через внешние стороны пластин, а у охладителя петлевого типа - через петли.

Отводы-охладители из нержавеющей стали широко применяются в пищевой, химической и нефтехимической промышленности, теплотехнических системах.

Рабочее давление, МПа

40

Максимальная рабочая температура
на входе охладителя, °C

260 (для OC70-OX50)
280 (для OC100-OX28)
350 (для OC100-OX50)
300 (для ОС200-ОХ50)

Резьба присоединения

M20×1,5 или G½

Исполнение (резьба)

Наружная / внутренняя

Материал

Нержавеющая сталь 08Х18Н10

Вес, кг

0,38 (для OC70-OX50)
0,35 (для OC100-OX28)
0,89 (для OC100-OX50)
0,51 (для ОС200-ОХ50)

Техническая документация

ТУ 4218-001-4719015564-2015

Цена

ТипРезьба присоединенияЦена с НДС, руб.
OC70-OX50внутренняя G½ — наружная G½
внутренняя М20×1,5 — наружная М20×1,5
2770
OC100-OX283145
OC100-OX503595
OC200-OX504445

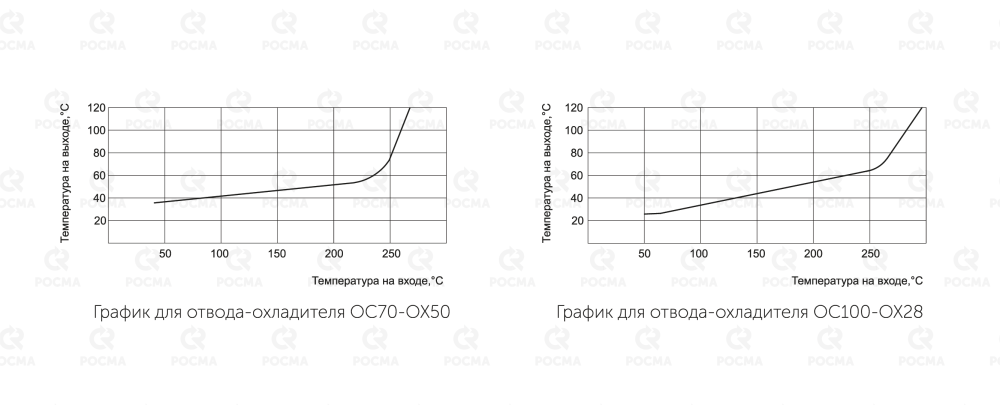

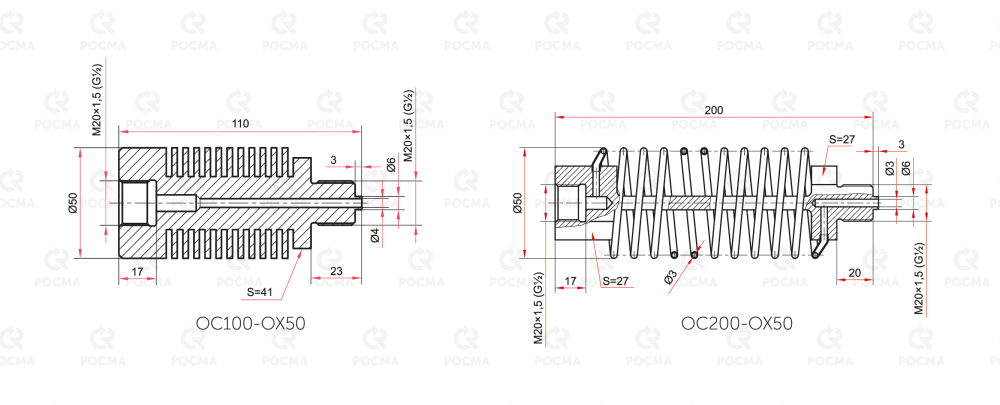

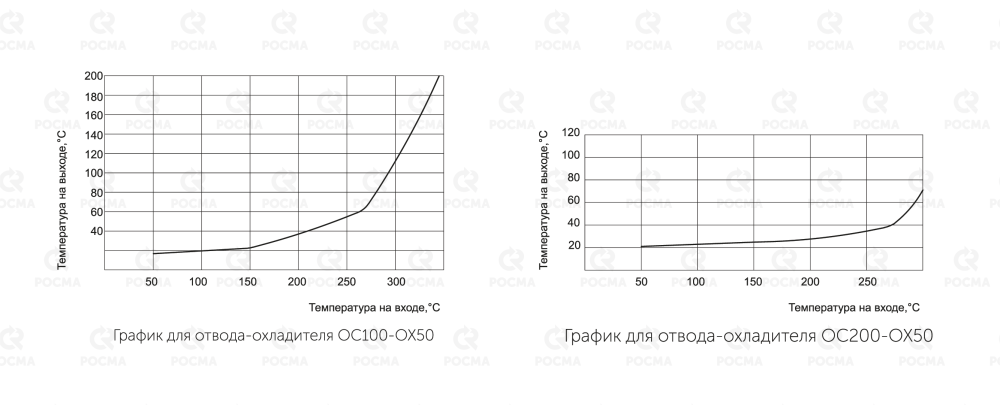

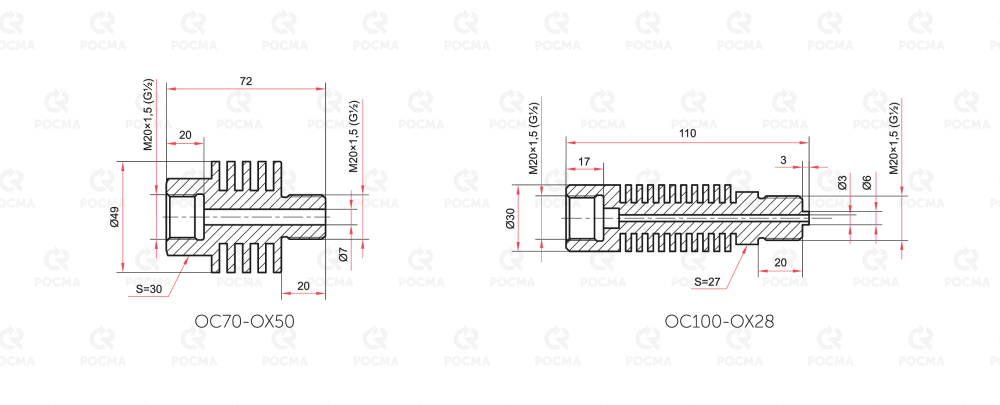

Чертежи

Карта заказа
ТипОтвод-охладитель из нерж. стали
МодельОС70-ОХ50
ОС100-ОХ28
ОС100-ОХ50
ОС200-ОХ50
Исполнение (резьба)
M20×1,5 внутр. / M20×1,5 наруж.
G½ внутр. / G½ наруж.

Пример обозначения:
Отвод-охладитель из нерж. стали ОС100-ОХ50-М20×1,5 внутр. / M20×1,5 наруж.
