Манометры с по­вы­шен­ной пы­ле­вла­го­защи­щен­ностью

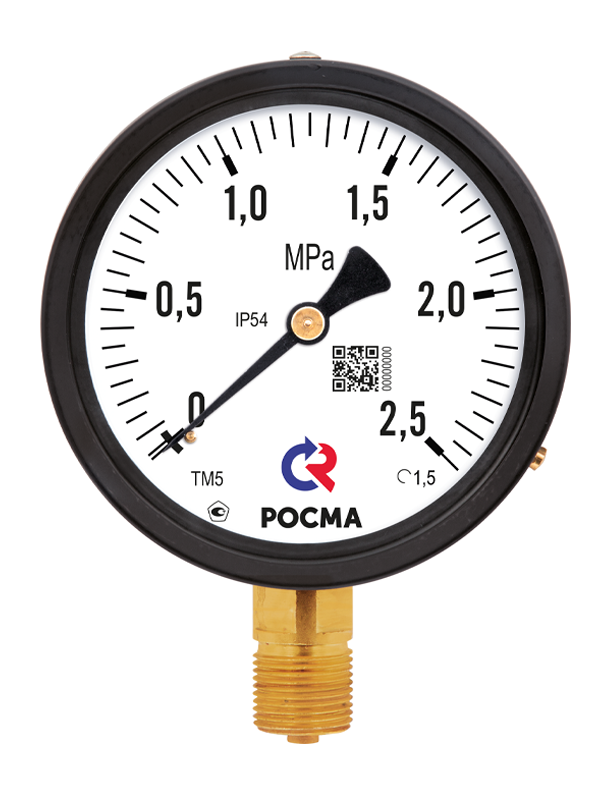

Манометр ТМ-510P IP54 с повышенной пылевлагозащищенностью – 1
ТМ-510Р
1 из 9

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометры общетехнические с повышенной пылевлагозащищенностью предназначены для использования в условиях с повышенными эксплуатационными требованиями.

Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса, мм

100, 150, 160*
* — под заказ

Класс точности

1,0 / 1,5

Диапазон показаний давлений, МПа
ТМ 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ −0,1…0
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Корпус

IP54, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2,
Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное
Опция: минеральное многослойное безопасное — триплекс (Ø 100)

Штуцер

Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5 (под заказ другие резьбы)

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88



Таблица перевода единиц
измерения давления

Манометры ТМ серии 10
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТМ-510 IP541001,0** / 1,50…0,06G1⁄2 / М20×1,5радиальное1370
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 1110
0…16 / 25 / 40 / 60 1150
0…100 3180
ТМ-610 IP54 150 / 160* 1,0** / 1,5 0…0,06
радиальное2075
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 101740
0…16 / 25 / 40 / 60 1775
0…100 4270
Вакуумметры ТВ серии 10
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТВ-510 IP54 100 1,0** / 1,5 −0,1…0 G1⁄2 / М20×1,5 радиальное1165
ТВ-610 IP54 150 / 160* 1805
Мановакуумметры ТМВ серии 10
Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения
Присоединение (расположение штуцера) Цена с НДС, руб.
ТМВ-510 IP54 100 1,0** / 1,5 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 G1⁄2 / М20×1,5 радиальное 1165
ТМВ-610 IP54 150 / 160* 1805

* — под заказ
** — +10% к стоимости прибора

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Безопасное стекло (триплекс), с установкойТМ (ТВ, ТМВ)-510Р290
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) ТМ, ТМВ, ТВ230
ТМ, ТМВ, ТВ + рукав500
Объединение с разделителем (РМ-К11, РМ-М31) ТМ310
Задний фланец, с установкой
ТМ (ТВ, ТМВ)-510Р160
ТМ (ТВ, ТМВ)-610Р115
Передний фланец с кольцом, с установкойТМ (ТВ, ТМВ)-510Р160
ТМ (ТВ, ТМВ)-610Р205
Указатель предельных значений (нержавеющая сталь) ТМ (ТВ, ТМВ)110
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой ТМ (ТВ, ТМВ)40 / 50
Исполнение штуцера с резьбой NPTТМ (ТВ, ТМВ)+10% к стоимости прибора
Индивидуальная шкалаТМ (ТВ, ТМВ)+10% к стоимости прибора
Фосфоресцирующая шкала и стрелкаТМ(ТВ, ТМВ)-510Р440
Свидетельство о поверке к нумерованному прибору ТМ (ТВ, ТМВ)130
Индивидуальный паспорт на нумерованный приборТМ (ТВ, ТМВ)100
Обезжиривание прибора под кислород (+ знак O2 на циферблате) ТМ (ТВ, ТМВ)160
Нанесение на циферблат «NH3» и пр. знаков ТМ (ТВ, ТМВ)25
Первичная заводская поверка ТМ (ТВ, ТМВ)бесплатно
Периодическая поверка ТМ (ТВ, ТМВ)140
Пломбировка манометра (под заказ) ТМ (ТВ, ТМВ)25
Ремонт ТМ (0–1,6 МПа)от 210
ТМ (2,5–40 МПа)от 255
ТМ (60–100 МПа)от 315
ТВот 210
ТМВот 285
Очистка прибора от загрязнений (мазут, краска и пр.) ТМ (ТВ, ТМВ)индивидуально

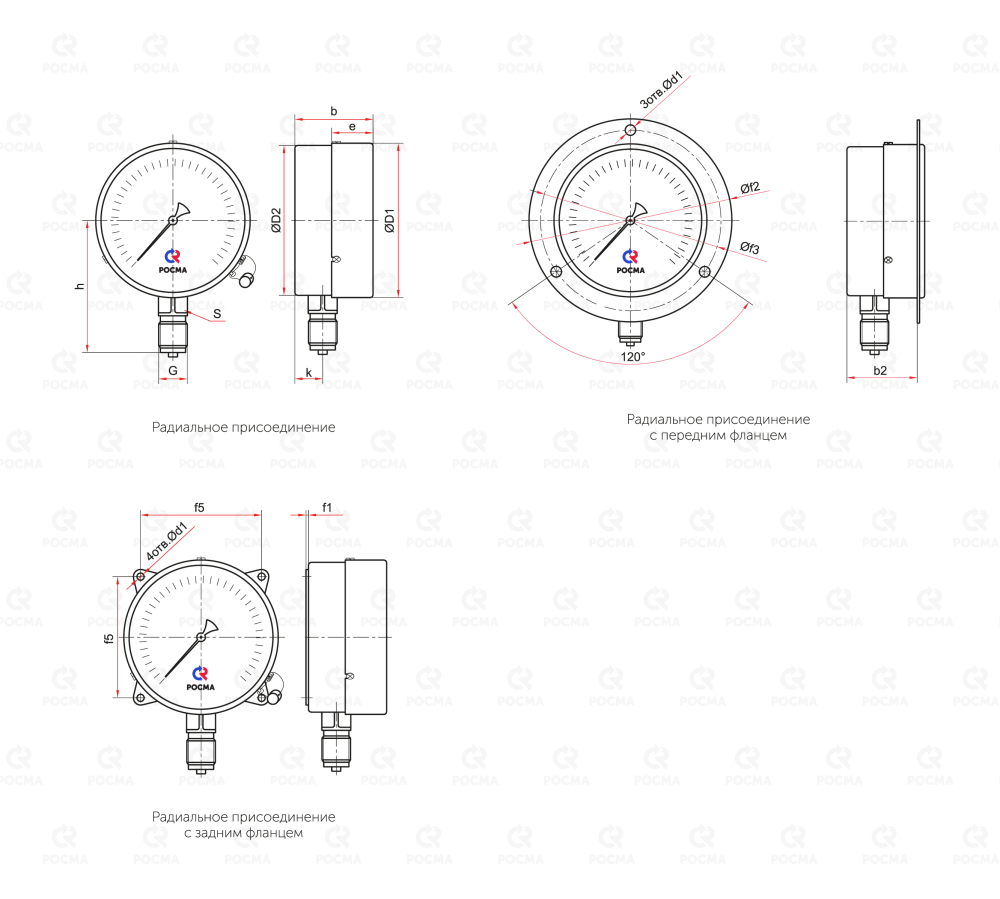

Чертежи


Основные размеры (мм), вес (кг):

ТипØ D1 D2 bb2 e h k S G d1f1f2f3f5Вес
ТМ-510Р IP54100 100 98 46 21 82 17 17 G½ или M20×1,5

0,39
ТМ-510РКП IP543961321170,44
ТМ-510РКТ IP545,53800,44
ТМ-510Р IP54
(100 МПа)
478419


0,40
ТМ-510РКТ IP54 (100 МПа)5,5380 0,45
ТМ-610Р IP54150 / 160* 150 / 160 148 48 23 107 18

0,71
ТМ-610РКП IP54436,51821650,80
ТМ-610РКТ IP54741280,82
ТМ-610Р IP54
(100 МПа)
5012019

1,05
ТМ-510РКТ IP54 (100 МПа)74128 1,16

* — под заказ

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель


Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.


Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа
ТипманометрТМ
вакуумметрТВ
мановакуумметрТМВ
Диаметр корпуса, мм 100 5
150, 160 6
Материал корпуса сталь 1
Материал штуцера и чувствительного элемента медный сплав, сталь 0
Присоединение (расположение штуцера) радиальное Р
радиальное с передним фланцемРКП
радиальное с задним фланцем РКТ
Гидрозаполнение нет 0
Электроконтактная приставка нет 0
Диапазон показаний давлений, МПа ТМ 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ −0,1…0
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения G½ / М20×1,5
Класс точности 1,5
Степень защиты IP54

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−2,5 МПа) М20×1,5. 1,5 IP54
