Манометры котловые
![Манометр TM-810P котловой](https://rosma.spb.ru/files/product/7/images/ТМ-810Р.1633526869.jpg.805x805r.avif)
Тип ТМ, серия 10. Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 150 °C, неагрессивных к медным сплавам. Манометр может эксплуатироваться при температуре окружающей среды от −60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение.
Область применения: системы теплоснабжения, объекты теплоэнергетики.
250
1,5
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
IP40, сталь 10, цвет черный
Сталь 10, цвет черный
трибко-секторный механизм
Медный сплав
Алюминий, шкала черная на белом фоне
Минеральное
Медный сплав
Радиальное
M20×1,5
2 года
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
---|---|---|---|---|---|---|
|
250 | 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | M20×1,5 | радиальное | 3595 |
Дополнительные опции
Наименование услуги | Тип | Цена с НДС, руб. |
---|---|---|
Указатель предельных значений (нержавеющая сталь) | ТМ | 110 |
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ | 40 / 50 |
Демпфер для манометра (внутренний) | ТМ | 20 |
Индивидуальная шкала | ТМ | +10% к стоимости прибора |
Свидетельство о поверке к нумерованному прибору | ТМ | 130 |
Индивидуальный паспорт на нумерованный прибор | ТМ | 100 |
Обезжиривание прибора под кислород (+ знак O2 на циферблате) | ТМ | 160 |
Нанесение на циферблат индивидуальных знаков | ТМ | 25 |
Первичная заводская поверка | ТМ | бесплатно |
Периодическая поверка | ТМ | 140 |
Пломбировка манометра (под заказ) | ТМ | 25 |
Ремонт | ТМ (0–1,6 МПа) | от 210 |
ТМ (2,5–6 МПа) | от 255 | |
Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ | индивидуально |
![](files/product_button/25/%D0%9C%D0%B0%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80%D1%8B-%D0%BA%D0%BE%D1%82%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5.1604568624.jpg.preview.jpg)

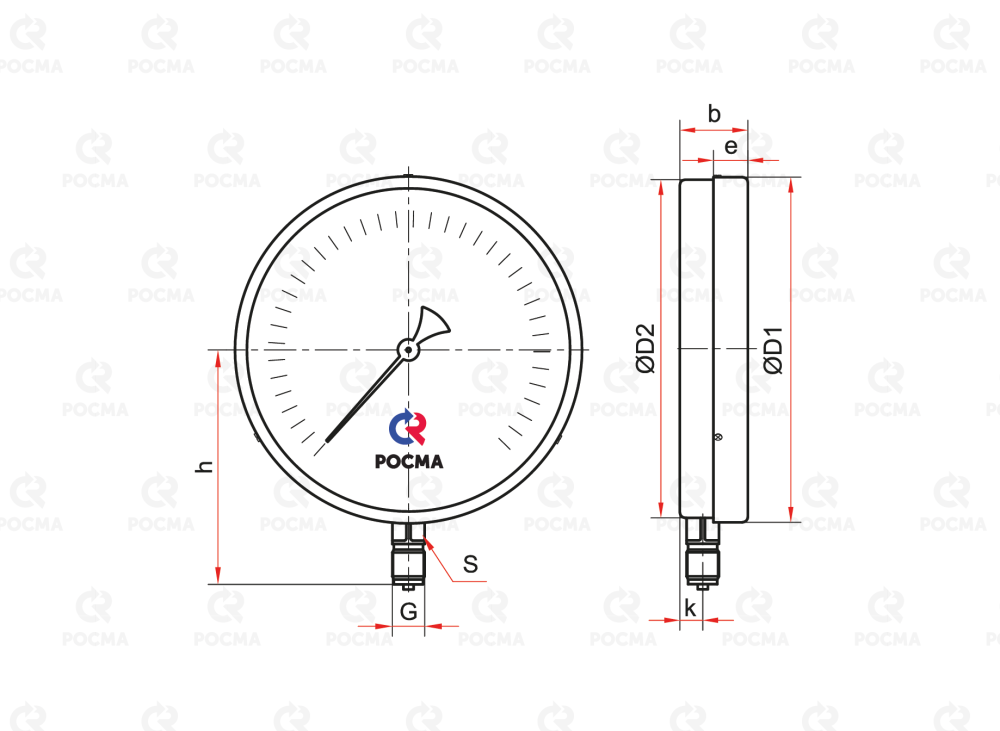

Основные размеры (мм), вес (кг):
Тип | Ø | D1 | D2 |
b | e | h | k | S | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|
ТМ-810Р | 250 | 251 | 247 | 50 | 24 | 159 | 16 | 17 | M20×1,5 | 2,10 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
![](files/product_button/26/%D0%A1%D1%85%D0%B5%D0%BC%D0%B0%201%20%28%D0%A2%D0%9C_%20%D0%BA%D1%80%D0%B0%D0%BD_%20%D0%BF%D0%B5%D1%82%D0%BB%D0%B5%D0%B2%D0%B0%D1%8F%20%D1%83%D0%B3%D0%BE%D0%BB%29.1586513358.jpg.preview.jpg)
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Тип | манометр | ТМ |
Диаметр корпуса, мм | 250 | 8 |
Материал корпуса | сталь | 1 |
Материал штуцера и чувствительного элемента | медный сплав | 0 |
Присоединение (расположение штуцера) | радиальное | Р |
Гидрозаполнение | нет | 0 |
Электроконтактная приставка | нет | 0 |
Диапазон показаний давлений, МПа | ТМ | 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
Резьба присоединения | М20×1,5 | |
Класс точности | 1,5 |
Пример обозначения:
ТМ − 8 1 0 Р.00 (0–0,6 МПа) M20×1,5. 1,5
