Игольчатый клапан Шнайдер

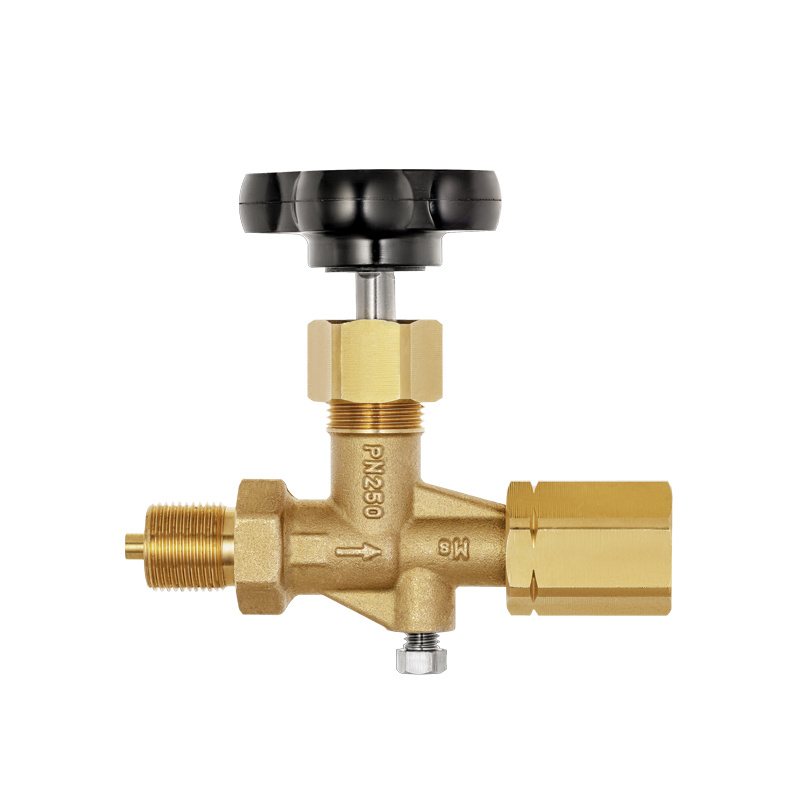

Игольчатый клапан - это запорное устройство, которое служит для перекрытия и перенаправления потоков рабочей среды. Устанавливается перед средством измерения (манометр или датчик давления) и служит для подключения его к системе. Поворотом ручки можно плавно регулировать открытие или закрытие клапана. Рабочим телом в таких клапанах выступает шток с конусным игловидным наконечником, который плавно передвигается по поверхности седла и перекрывает проходное сечение канала в корпусе клапана, по которому проходит рабочая среда. Игольчатый клапан высокого давления оснащен винтом для сброса давления, который позволяет осуществлять демонтаж и замену СИ (средство измерения) без остановки линии.

Особенности:
  • Простота и надежность конструкции
  • Высокая герметичность затвора

Основное преимущество по сравнению с трехходовыми клапанами - это возможность работы при более высоких давлениях (до 25МПа -латунный корпус и до 40МПа - корпус из нержавеющей стали).

Максимальное рабочее давление, МПа

25 (клапан из латуни)
40 (клапан из стали)

Диапазон рабочих температур, °С

−20…+200 (нержавеющая сталь)
−10…+120 (углеродистая сталь, латунь)

Резьба присоединения

G½ или M20×1,5

Исполнение (резьба)

Наружная / внутренняя

Материал корпуса

Латунь, углеродистая сталь 30,
нержавеющая сталь 08Х17Н13М2Т

Материал игольчатого золотника

Нержавеющая сталь 20Х17Н2

Максимальный вес, кг

0,58

Все характеристики

Цена

НаименованиеМатериалРезьба присоединения
Цена с НДС, руб.
Тип S004.16.000латуньвнутренняя G½ — наружная G½2900
Тип S004.16.050внутренняя М20×1,5 — наружная М20×1,53180
Тип S004.16.100углеродистая стальвнутренняя G½ — наружная G½2480
Распечатать
Чертежи

Распечатать
Карта заказа
ТипИгольчатый клапан S004.16.
Модель000G½ внутр.- G½ наруж., латунь
050М20×1,5 внутр.- М20×1,5 наруж., латунь
100G½ внутр.- G½ наруж., углерод. сталь
150М20×1,5 внутр.- М20×1,5 наруж., углерод. сталь
200G½ внутр.- G½ наруж., нерж. сталь
250М20×1,5 внутр.- М20×1,5 наруж., нерж. сталь

Пример обозначения:
Игольчатый клапан S004.16.000 G½ внутр. — G½ наруж., латунь
