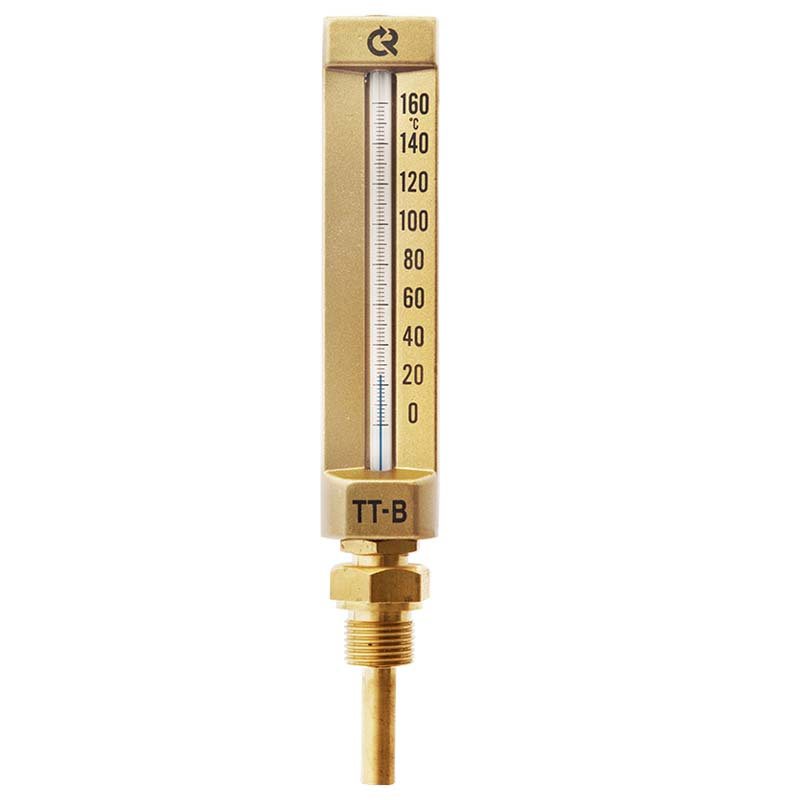

Термометры жидкостные виброустойчивые

Тип ТТ-В. Термометр жидкостный технический предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −30 до +600 °С.

Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.

Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.

Область применения: судостроение, водоснабжение, теплоснабжение.

Диапазоны показаний температур
−30…+70 °С 0…+50 °С
0…+100 °С 0…+120 °С
0…+160 °С 0…+200 °С
0…+600 °С
Рабочая температура

Окружающая среда: −40…+60 °С

Длина верхней и погружной частей
Диапазон температур, °С Верхняя часть, мм Погружная̆ часть, мм
−30...+70, 0...+200 110; 150; 200 30*; 40; 50; 64; 100; 150
40; 50; 64; 100; 150
0...+600* 200 100; 150

* — только прямое присоединение.

Корпус

Анодированный алюминий

Погрешность измерений

От 1 до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра (Таблица 1)

Присоединение

G½ (под заказ другие резьбы)

Исполнение

Прямое или угловое

Заполнение

Этанол или толуол

Материал гильзы

Латунь (только до 200 °C включительно);
Нержавеющая сталь 08Х18Н10 (600 °C или при длине погружной части 150 мм)

Комплектность

Гильза из латуни или нержавеющей стали, в зависимости от диапазона показаний ТТ-В

Рабочее давление

на гильзе:
10 МПа — для латунных гильз
25 МПа — для гильз из нержавеющей стали

Межповерочный интервал

3 года

Техническая документация

ТУ 4321-002-4719015564-2008
ГОСТ 28498-90

Все характеристики

Термометры жидкостные виброустойчивые TT-B

Тип Вид корпуса Диапазон показаний температуры, °C Высота корпуса, мм Длина погружной части, мм Цена с НДС, руб.
ТТ-В прямой или угловой −30…+70; 0…50 / 100 / 120 / 160 / 200 110, 150, 200 30, 40, 50, 64, 100 1330
150 1680
прямой 0…600 200 100 1920
150 1995

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Исполнение штока с нестандартной резьбой ТТ-В +10% от стоимости прибора
Индивидуальный номер прибора + паспорт ТТ-В 36
Свидетельство о поверке к нумерованному прибору ТТ-В 40
Первичная заводская поверка ТТ-В бесплатно
Периодическая поверка ТТ-В 420
Чертежи

Термометры жидкостные виброустойчивые (прямое присоединение)

L1 L2 S G d Вес (не более)
110 30, 40, 50, 64, 100, 150 27 G½
M20×1,5
M22×1,5*
M27×2*
G¾*
10 0,21
150 0,28
200 0,33

* — под заказ

Термометры жидкостные виброустойчивые (угловое присоединение)

Монтаж и эксплуатация

Правильная эксплуатация гарантирует безотказную работу и правильные показания, поэтому следует соблюдать следующие условия:
— Прибор применять для измерения температуры лишь в среде, для которой он предназначен;
— Не превышать диапазон измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае:
— Прибор не работает;
— Столбик термометрической жидкости имеет разрыв;
—Погрешность показаний превышает допустимое значение.

При монтаже вращать термометр разрешается только за шестигранник защитной гильзы с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200°С); льняной подмоткой (при температуре измеряемой среды свыше 200°С).

Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Таблица 1

Пределы допускаемой погрешности в зависимости от цены деления и диапазонов измеряемых температур (ГОСТ 28498-90).

Диапазон измеряемых температур, °C Пределы допускаемой погрешности термометров ТТ-В, % при цене деления шкалы, °C
1 2 5 10
от  −90 до −60
св. −60 до −38 ±3 ±4
св. −38 до      0 ±2 ±3
св.      0 до 100 ±1 ±2 ±5 ±10
св. 100 до 200 ±2 ±4 ±5 ±10
св. 200 до 300 ±4 ±5 ±10
св. 300 до 400 ±10 ±10
св. 400 до 500 ±10 ±10
св. 500 до 600 ±10 ±10
Карта заказа
Тип Жидкостный стеклянный виброустойчивый термометр ТТ-В
Длина верхней части   110 мм
  150 мм
  200 мм
Длина погружной части   30 мм
  40 мм
  50 мм
  64 мм
  100 мм
  150 мм
Исполнение прямой П
угловой У
Материал корпуса анодированный алюминий 1
Материал гильзы латунь 1
никелированная сталь 2
нержавеющая сталь 3
Резьба присоединения   G½; М20×1,5
M22×1,5; M27×2; G¾
Диапазон показаний −30…70; 0…50 / 100 / 120 / 160 / 200 °C П и У
0...600 °C П
Пример обозначения: ТТ–В – 110/40. П 1 1 G½ (0–120 °C)
