Термометры общетехнические (осевое присоединение)

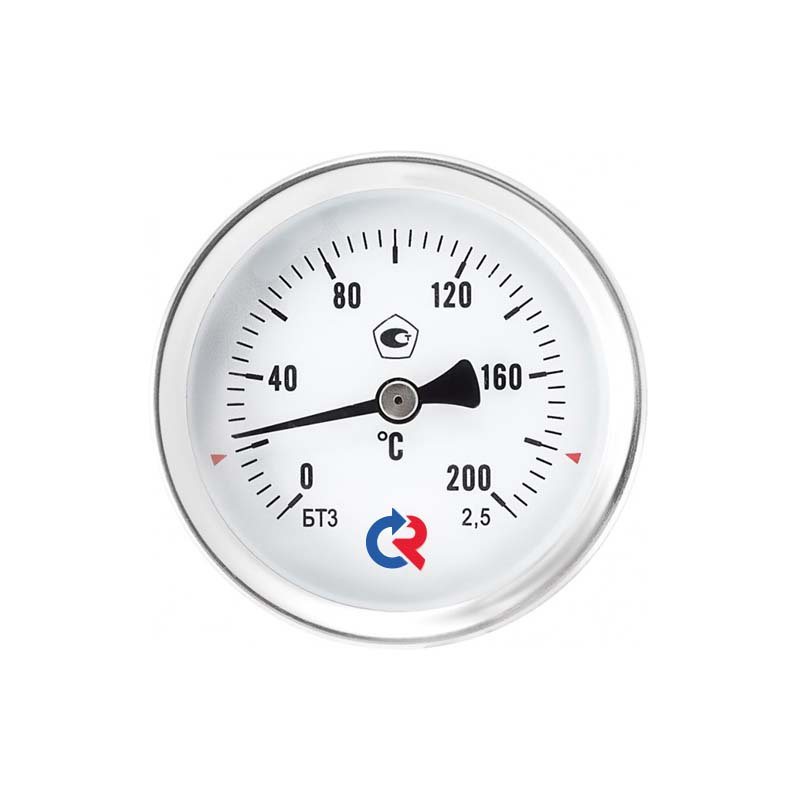

Тип БТ, серия 211. Термометр биметаллический (осевое присоединение) в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
63, 80, 100, 150, 160**
** — под заказ
| Ø63 | 2,5 |
| Ø80, 100, 150, 160 | 1,0*** / 1,5 |
*** — опция
| −50…+50 | −40…+60 | 0…+60 |
| 0…+100 |
0…+120 | 0…+160 |
| 0…+200 |
0…+250 | 0…+350 |
| 0…+450 |
Окружающая среда: −10…+60
Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)
| Ø63 | 46**** / 64**** / 100 / 150 / 200 / 250 / 300 |
| Ø80 | 46**** / 64 / 100 / 150 / 200 / 250 / 300 |
| Ø100 | 46**** / 64 / 100 / 150 / 200 / 250 / 300 |
| Ø150, 160 | 64 / 100 / 150 / 200 / 250 / 300 |
**** — кроме t°= 0... +450 °С
Биметаллическая спираль
Нержавеющая сталь 08Х18Н10
IP54, коррозионностойкая сталь 12Х15Г9НД
Коррозионностойкая сталь 12Х15Г9НД,
Ø63 — запрессованное
Ø80, 100, 150, 160 — байонетное
Алюминий, шкала черная на белом фоне
Минеральное
G½ или M20×1,5
10 (латунная гильза с погружной частью длиной до 100 мм)
2,5 (латунная гильза с погружной частью длиной более 100 мм)
25 (гильза из нержавеющей стали 08Х18Н10)
На штоке (для Ø63) или на корпусе с тыльной стороны
3 года
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Подробнее
ТУ 4211-001-4719015564-2008
* — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
Термометры БТ, серия 211 (осевое присоединение)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний |
Длина погружной части, мм / Цена с НДС, руб. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
|
|
63 | 2,5 |
|
680** | 750** | 850 | 1035 | 1415 | — | — | |
| БТ-41.211 | 80 | 1* / 1,5 | 890** | 975 | 1060 | 1295 | 1465 | 1615 | — | ||
| БТ-51.211 | 100 | 1* / 1,5 | 1090** | 1120 | 1225 | 1370 | 1575 | 1730 | 1935 | ||
| БТ-71.211 | 1* / 1,5 | — | 1565 | 1620 | 1785 | 2170 | 2310 | 2470 | |||
* — под заказ
** — кроме t°= 0...+450 °С
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Латунный фланец | БТ серия 211 | 170 |
| Указатель предельных значений (нержавеющая сталь) | БТ серия 211, кроме БТ-31.211 | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой |
БТ серия 211, кроме БТ-31.211 | 40 / 50 |
| Исполнение с классом точности 1,0 | БТ серия 211, кроме БТ-31.211 | +10% к стоимости прибора |
| Гильза из нержавеющей стали (вместо латунных) | БТ серия 211 | под заказ Гильзы из нержавеющей стали |
| Погружная часть более 300 мм (шаг 50 мм) | БТ-51.211, БТ-71.211 | под заказ |
| Свидетельство о поверке к нумерованному прибору | БТ серия 211 | 130 |
| Протокол поверки к нумерованному прибору | БТ серия 211 | 130 |
| Индивидуальный паспорт на нумерованный прибор | БТ серия 211 | 100 |
| Первичная заводская поверка | БТ серия 211 | бесплатно |
| Периодическая поверка | БТ серия 211 | 350 |
| Ремонт | БТ серия 211 | от 170 |
При t=0…450 °C и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь

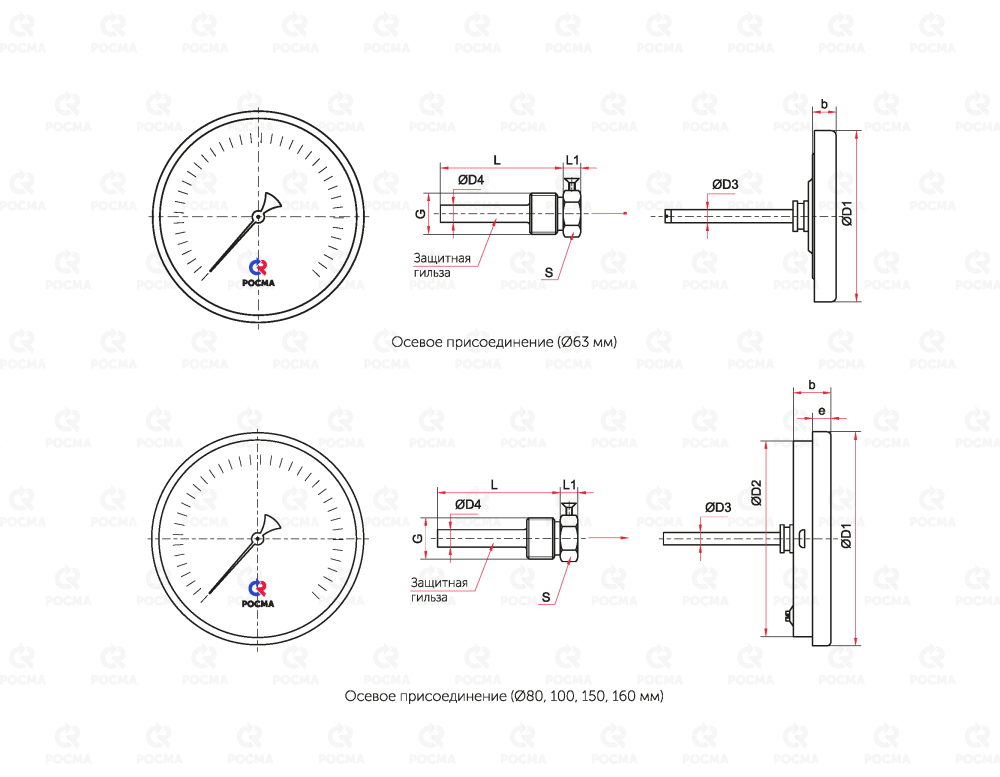

Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | D3 | D4 | b | e |
L | L1 | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| БТ-31.211 | 63 | 64 | — | 6 | 9 | 11 | — |
9 | 19 | G½ или M20×1,5 |
0,13 | |
| БТ-41.211 | 80 | 81 | 75 | 19 | 10 | 0,17 | ||||||
| БТ-51.211 | 100 | 107 | 99 | 0,23 | ||||||||
| БТ-71.211 | 161 | 148 | 22 | 18 | 64 / 100 / 150 / 200 / 250 / 300* | 0,47 |
* — возможно изготовление погружной части длиной до 1000 мм для осевых БТ (с шагом 50 мм)
** — под заказ
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник гильзы или за шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.
| Тип | биметаллический термометр | БТ |
| Диаметр корпуса, мм | 63 | 3 |
| 80 | 4 | |
| 100 | 5 | |
| 150, 160 | 7 | |
| Присоединение | осевое | 1 |
| Материал штока | нержавеющая сталь | 2 |
| Материал корпуса и кольца | коррозионностойкая сталь | 1 |
| Материал гильзы | латунь | 1 |
| нержавеющая сталь | 2 | |
| Диапазон показаний температур, °C | −50…+50; −40…+60; 0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450 |
|
| Резьба присоединения | G½ / М20×1,5 | |
| Длина погружной части, мм | 46 / 64 / 100 / 150 / 200 / 250 / 300 | |
| Класс точности | Ø63 |
2,5 |
| Ø80, 100, 150, 160 |
1,0 / 1,5 |
|
Пример обозначения:
БТ − 51. 211 (0–120 °C) G½. 100. 1,5
