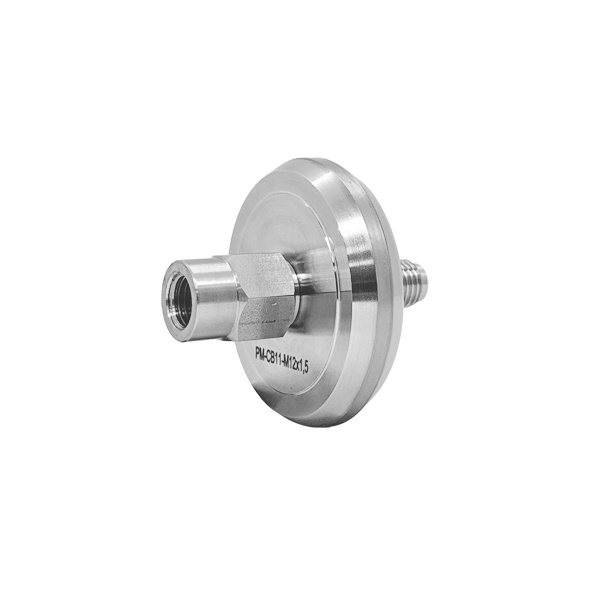

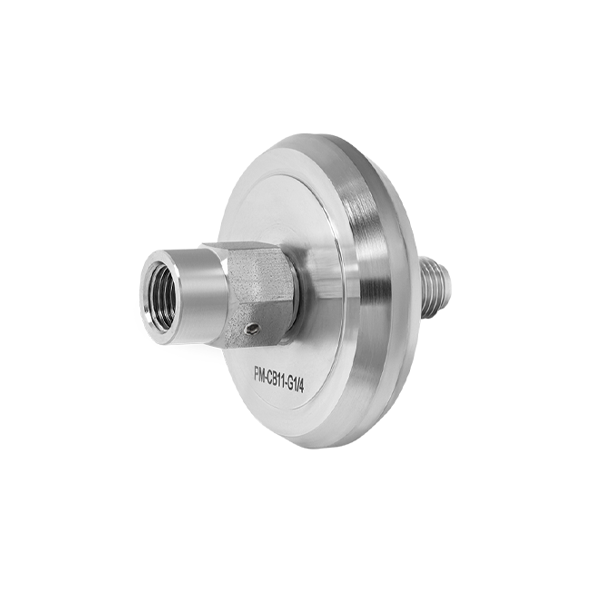

Мембранные малогабаритные разделители сред, штуцерное присоединение

РМ-СВ11

1 из 4

Тип РМ (штуцерное присоединение для резьб М12×1,5 и G¼). Мембранные малогабаритные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Область применения: все отрасли промышленности, где требуется защита прибора.

При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

Низкие давления

ТМ	0…0,1 / 0,16 / 0,25 / 0,4
ТМВ	−0,1…0,15 / 0,3
РД	−0,05…0,3 / −0,07…0,6
РПД-И*	0...0,1 / 0,16 / 0,25 / 0,4

Средние давления

ТМ	0…0,6 / 1 / 1,6 / 2,5
ТМВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
РД	0,1…1 / 0,5…1,6 / 0,5…2,4
РПД-И*	0…0,6 / 1 / 1,6 / 2,5

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Материал корпуса

Нержавеющая сталь 08Х17Н13М2

Мембрана

Нержавеющая сталь 08Х17Н13М2

Диаметр проходного отверстия, мм

Резьба присоединения

К средству измерений — внутренняя M12×1,5, G¼
К процессу — наружная M12×1,5, G¼

Заливное отверстие

Есть

Разделительная жидкость

1. Масло для пищевой промышленности HF15
(соответствует пищевым стандартам NSF и InS, пищевой допуск H1)
2. ПМС-20 (ГОСТ 13032-77)

Объем, вытесняемый под действием максимального давления, мл

3,5

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, РД, РПД-И*)

Техническая документация

ТУ 4212-004-4719015564-2013

* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

При объединении РД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Аналоги F.A.Q.Где купить?

Мембранные разделители сред РМ-СВ11

Тип	Размер, мм	Тип присоединения	Резьба присоединения к средству измерений — к процессу	Цена с НДС, руб.
РМ-СВ11	Ø62	штуцерное	внутренняя М12×1,5 (G¼) — наружная М12×1,5 (G¼)	4760

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Объединение разделителя с ТМ (ТМВ)	Разделитель с ТМ (ТМВ) Ø50, 63 (кроме завальцованных)	230
Объединение разделителя с РД-2Р	Разделитель с РД-2Р	410
Объединение разделителя с РПД-И	Разделитель с РПД-И*	250

* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

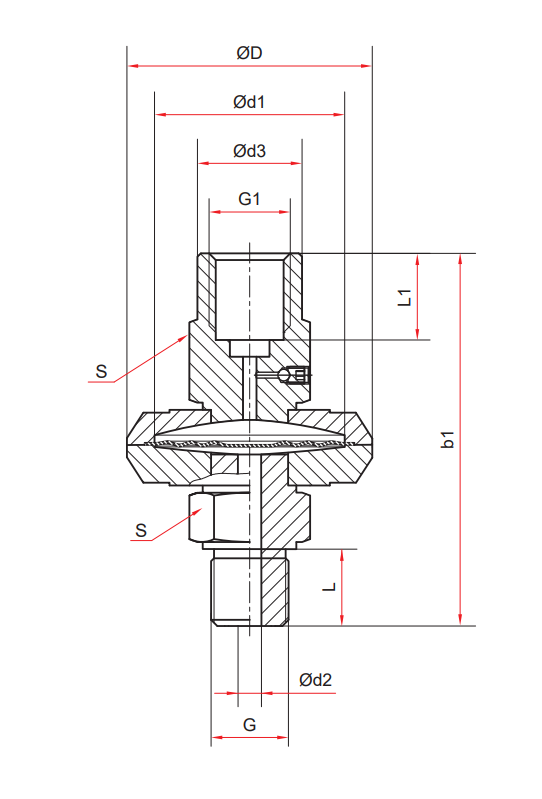

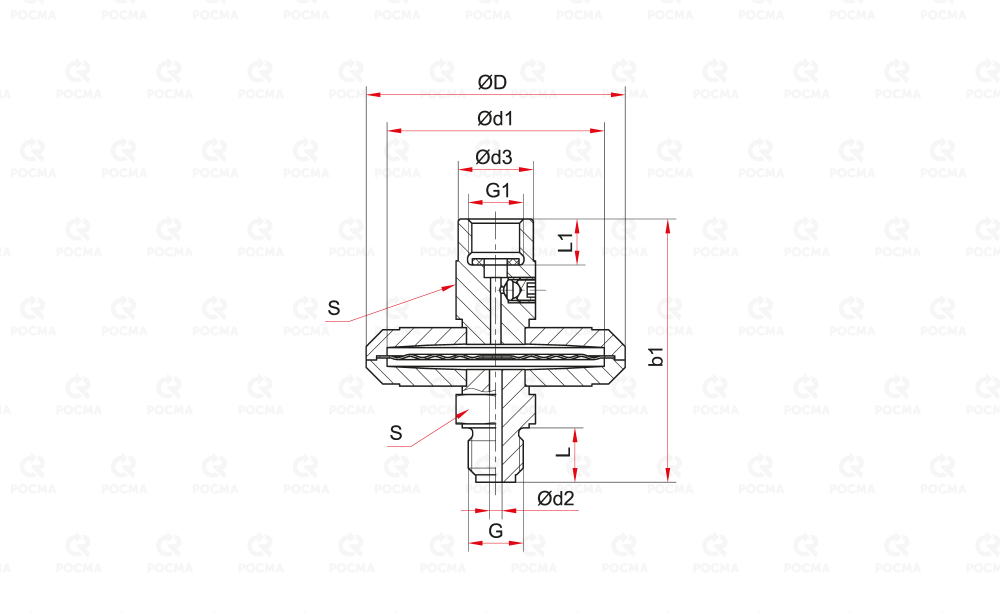

Чертежи

Основные максимальные размеры (мм), вес (кг), объем (мл)

Модель	D	d1	d2	d3	G	G1	b1	L	L1	S	Вес	Объем заполняемой жидкости	Объем вытесняемой жидкости
РМ-СВ11	62	52	3	18	M12×1,5 или G¼	M12×1,5 или G¼	64	13	13	19	0,33	3,7	1,5

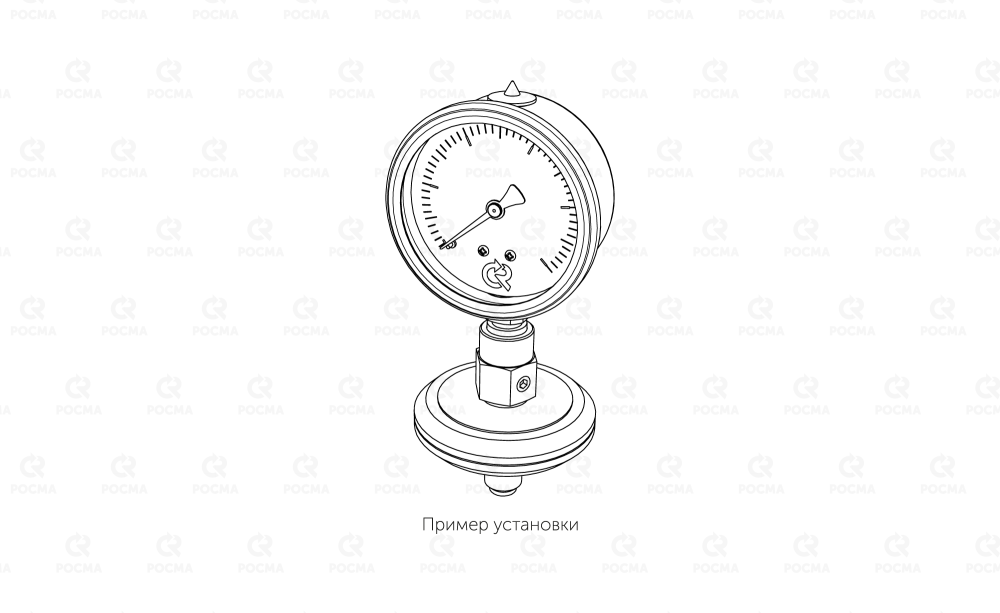

Монтаж и эксплуатация

Разделители РМ-СВ11 предназначены для защиты датчиков давления, манометров и других приборов от воздействия агрессивных сред с взвешенными частицами. Могут использоваться с приборами класса точности 0,25 и ниже.

Перед монтажом разделителя необходимо проверить соответствие размеров и характеристик разделителя требованиям системы. Использовать подходящие фитинги и уплотнения для предотвращения утечек.

При монтаже:

затяжку следует выполнять до полной герметизации, но не превышая момент 15 Н∙м.
не допускается прикладывать усилие к корпусу прибора!
вращать прибор только за штуцер разделителя с помощью гаечного ключа.

Монтаж и демонтаж производить только при отсутствии давления в трубопроводе.
Прибор с разделителем устанавливать в обычном рабочем положении.
Диаметр трубопроводов для подвода давления — не менее 3 мм.
Запрещается отсоединять разделитель от прибора при поставке в сборе (в том числе при поверке).

Для заполнения рекомендуется использовать жидкости ПМС-20 (ГОСТ 13032-77) или масло HF15 (соответствует стандартам NSF, InS, пищевой допуск H1). Заполнять при помощи вакуумной установки через заливное отверстие разделителя. Температура жидкости при заполнении должна быть близка к рабочей температуре, чтобы избежать искажений измерений. Дополнительная погрешность, вносимая разделителем, компенсируется настройкой прибора в сборе с разделителем.

Типовой узел отбора сред состоит из:

приварной бобышки с площадкой под уплотнительную прокладку;
петлевой трубки;
трёхходового крана или игольчатого клапана.

Для уплотнения резьбовых соединений между бобышкой, краном и прибором рекомендуется использовать паронитовые, фторопластовые или медные прокладки.

Во время эксплуатации следует:

проводить регулярные проверки — контролировать состояние прибора и разделителя;
проверять герметичность соединений — при утечках следует подтянуть резьбу или заменить прокладки;
проводить профилактическую очистку и техническое обслуживание.

При сдаче измерительного прибора с разделителем сред в периодическую поверку, не допускается отсоединять разделитель сред от прибора. Поверку выполнять с разделителем сред в сборе.

Необходимо соблюдать рабочие параметры, ограничения по давлению и температуре. При отсутствии давления стрелка должна находиться в нулевой зоне. Отклонение — признак неисправности.

Запрещается использовать растворители и абразивные материалы для очистки стекол.

Ремонт и замена. Необходимо вывести прибор из эксплуатации и направить в ремонт в случае:

неисправности или отсутствия работы прибора;
повреждения стекла прибора;
скачкообразного движения стрелки или её неполного возврата к нулю;
погрешности, превышающей допустимое значение.

Карта заказа

Тип	разделитель мембранный	РМ
Модель		СВ
Присоединение	штуцерное	1
Заливное отверстие	есть	1
Резьба присоединения к процессу		M12×1,5 / G¼
