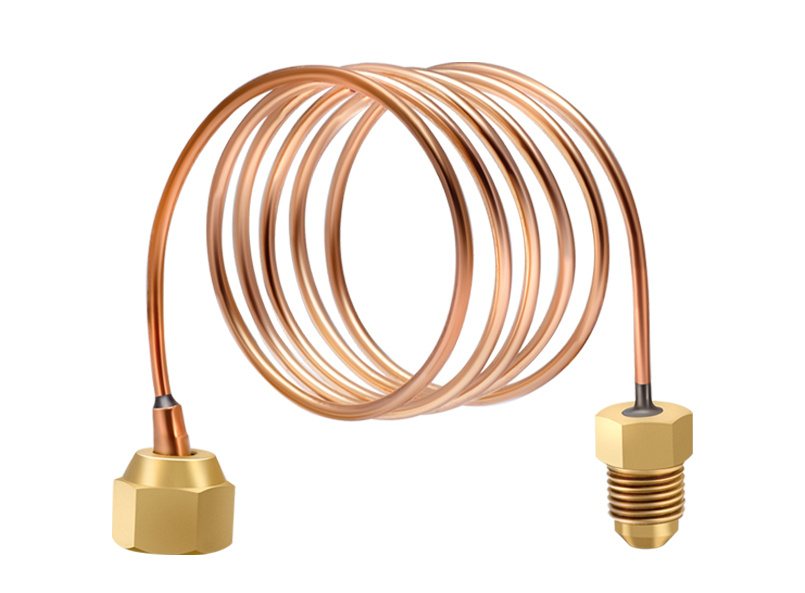

Капиллярная трубка для РД-2Р, РД-2Р модель 35, РДД-2Р, РДД-2Р для низких давлений
Капиллярная трубка используется для удаленного соединения и подключения реле давления РД-2Р и реле перепада давлений РДД-2Р к различным технологическим процессам. Капиллярная импульсная трубка изготавливается из медного сплава, благодаря чему её достаточно легко изгибать в нужном направлении как при монтаже, так и в процессе эксплуатации.
Герметичность резьбовых соединений (внутреннего и внешнего) между реле и капиллярной трубкой обеспечивается накидными гайками под развальцовку. В процессе монтажа реле давления на приборную панель или кронштейн, развальцованная капиллярная трубка присоединяется к штуцеру реле с помощью накидной гайки.
3,5
-10…+110
Внутренняя: G¼
Наружная: G¼
Наружная: G¼, G½ или M20×1,5
1 / 1,5 / 2 / 3
Латунь
Медный сплав
Все характеристикиЦена
| Наименование | Резьба присоединения | Длина, м | Цена с НДС, руб. |
|---|---|---|---|
| Капиллярная трубка для РД-2Р, РДД-2Р | G¼ - G¼ (внутр. накидная гайка - наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 | ||
| Капиллярная трубка для РД-2Р модель 35 | G¼ - G¼ (внутр. - наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ - G½ или М20×1,5 (внутр. - наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 | ||
| Капиллярная трубка для РДД-2Р для низких давлений | G¼ - G¼ (наруж. - наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ - G½ (наруж. - наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 |
| Тип | Капиллярная трубка | |
| Модель | для РД-2Р/РДД-2Р | |
| для РД-2Р модель 35 | ||
| для РДД-2Р для низких давлений | ||
| Резьба присоединения | внутренняя | G¼ |
| наружная | G¼; G½; M20×1,5 | |
| Исполнение (резьба) | внутренняя, накидная гайка - наружная | внутр. накидная гайка - наруж. |
| внутренняя - наружная | внутр. - наруж. | |
| наружная - наружная | наруж. - наруж. | |
| Длина, м | длина 1 м; 1,5 м; 2 м; 3 м. | |
Пример обозначения:
Капиллярная трубка для РД/РДД, G¼ - G¼ (внутр. накидная гайка - наруж.), длина 1 м.
