Дифферен­ци­аль­ные ре­ле для кон­тро­ля низ­ких дав­ле­ний РДД-2Р

Тип РДД-2Р. Предназначены для коммутации электрических цепей в зависимости от изменения разности давлений неагрессивных к медным сплавам и каучуку NBR жидких и газообразных, не вязких и не кристаллизующихся сред.

Рабочий диапазон
Рабочий
диапазон, кПа
Дифференциал, кПа
(фик­си­ро­ван­ный)
Р статич.
макс., МПа
5...15 2...41,6
5...30 2...4
6...70 4...7
6...1005...7
10...2008...10
20...30013...17
30...40018...22
Максимальный перепад давлений, МПа

1,0

Воспроизводимость

±1%

Контакты

Двухполюсный переключатель
SPDT, 3 контакта

Электрические характеристики

5А ~220 В
3А –24 В

Диапазон рабочих температур, °C

Окружающая среда: -20…+70
Контролируемая среда: -20…+90

Корпус

IP54, сталь 10, пластик

Крышка

Сталь 10

Штуцер

Медный сплав

Мембрана

Бутадиен-нитрильный каучук (NBR)

Способ присоединения

Внутренняя резьба G¼

Способ монтажа кабеля

Кабельный ввод (Ø кабеля до 12 мм)

Надежность

100 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1
по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4218-001-4719015564-2010
ГОСТ 26005–83


Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле

Все характеристики

Дифференциальное реле для контроля низких давлений

Тип Рабочий диапазон давлений, кПа Присоединение (способ) Цена с НДС, руб.
РДД-2Р 5...15; 5...30; 6...70; 6...100; 10...200; 20...300; 30...400
внутренняя резьба G¼
4780

Дополнительные опции

Наименование услуги Цена с НДС, руб.
Повторная настройка реле давления 190
Распечатать

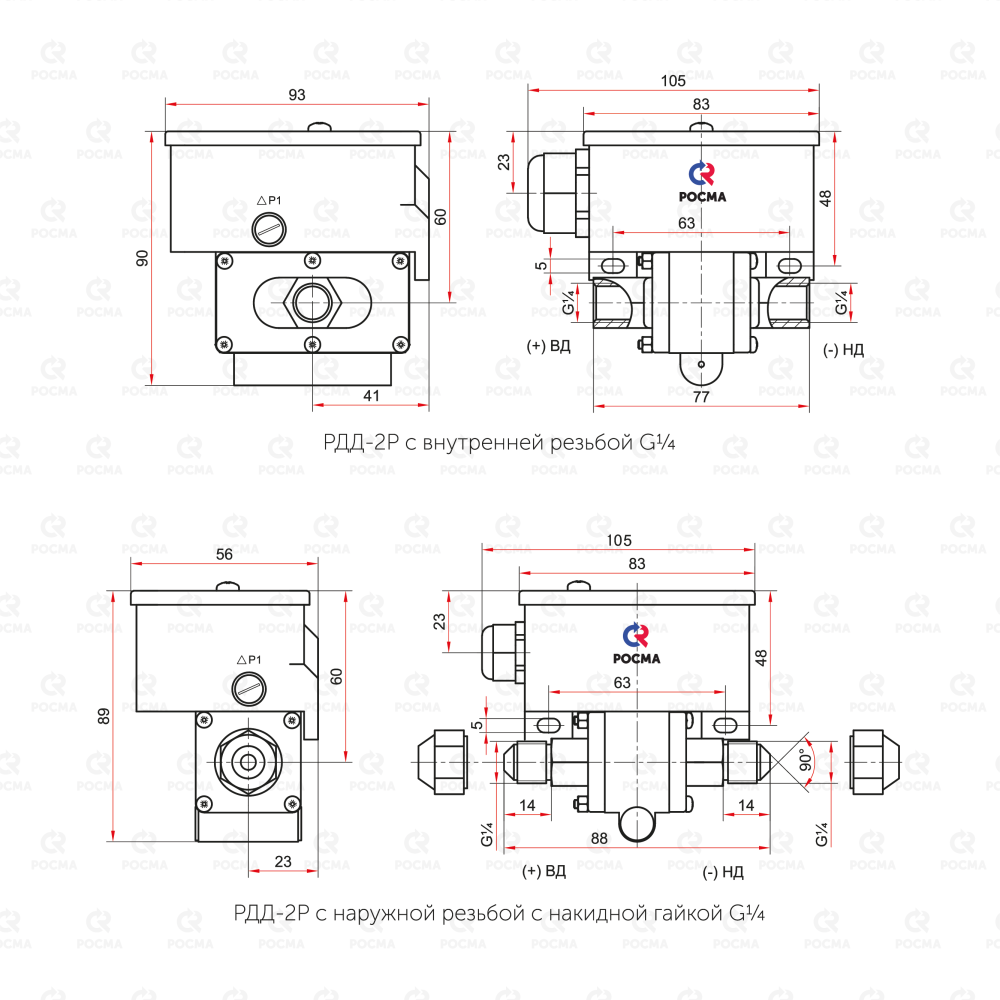

Чертежи

=

Распечатать
Монтаж и эксплуатация

Монтаж прибора может быть выполнен как на приборную панель, так и вертикально на стену (в данном случае рекомендуется закреплять реле винтами через проушины в корпусе). Допускается установка реле в разрыв между подводами низкого и высокого давления. Место установки должно быть выбрано таким образом, чтобы исключить попадание влаги на реле, а также воздействие низких и высоких температур, вибраций, пульсаций или ударов.

Для подвода давления рекомендуется использовать капиллярные трубки, которые присоединяются к штуцерам высокого (HIGH) и низкого (LOW) давления с внутренней резьбой G¼.

Электрический кабель подключается согласно схеме:

Схема подключения электрических контактов представлена также на внутренней стороне корпуса реле.

Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранения дефектов.

Перенастройка диапазона производится путем вращения регулировочного винта (Δ Р1) по часовой стрелке, если необходимо увеличить уставку, и против часовой стрелки, если необходимо уменьшить уставку.

Распечатать
Как выбрать реле?

Подбор реле давления

Условие: когда перепад давления до и после фильтра составит более 25 кПа, необходимо провести в вентиляционной системе очистку фильтра.

Выбор: для данных условий подойдет реле перепада давления РДД-2Р-30кПа-G1/4 с фиксированным дифференциалом 2...4 кПа. Нужно подать сигнал (замкнуть эл. цепь) при превышении заданного перепада давления, и вычислив значение (25−4=21 кПа), выставить его установочным винтом (Δ Р1). Точная подстройка значения уставки осуществляется с помощью контрольного манометра или иного СИ.

Распечатать
Карта заказа
Типдифференциальное реле давленияРДД-2Р
Верхний предел рабочего диапазона, кПа   15 / 30 / 70 / 100 / 200 / 300 / 400
Резьба присоединения   G¼

Пример обозначения: РДД-2Р – 30 кПа – G¼
