Цифровые манометры ЦМ
Тип ЦМ-И (ЦМ-В, ЦМ-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее избыточного давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали.
Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи.
63, 100
| Ø63 | 1,0 |
| Ø100 | 0,25 |
| ЦМ-И | 0…0,1* / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60* / 100* |
| ЦМ-В* | −0,1…0 |
| −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только для приборов Ø100
| Ø63 | МПа, кПa, кгс/см2, бар, psi |
| Ø100 | МПа, кПa**, кгс/см2, бар, psi,
дюйм вод. ст., м вод. ст.,
дюйм рт. ст., атм. |
** — кроме приборов на 40, 60 и 100 МПа
Окружающая среда: −10…+50
Измеряемая среда: −10…+70
IP54, нержавеющая сталь 08Х18Н10
Нержавеющая сталь 08Х18Н10,
завальцованное
− 24В
Ø63 − 3 В (2 элемента питания ААА)
Ø100 − 4,5 В (3 элемента питания АА или micro-USB)
Ø63 − 4-разрядный
Ø100 − 5-разрядный
Белая
Нержавеющая сталь 08Х18Н10
Радиальное
Эксцентрическое с передним фланцем (для ЦМ с питанием −24 В)
Ø63 − G¼
Ø100 − M20×1,5
*** — под заказ другие резьбы
2 года
ТУ 26.51.52-002-46269003-2021
Манометры ЦМ-И
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| 63 | 1,0 | 0…0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 | G¼ | 3 (2 элемента питания ААА) | радиальное | 7465 | |
| 24 | радиальное | 7465 | |||||
| эксцентрическое | 7890 | ||||||
| 100 | 0,25 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 /
1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 /
60 / 100 |
М20×1,5 | 4,5 ( |
радиальное | 18710 |
|
| 24 | радиальное | 18710 | |||||
| эксцентрическое | 18840 |
Вакуумметры ЦМ-В
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| 100 | 0,25 | −0,1…0 |
М20×1,5 | 4,5 ( |
радиальное | 18710 |
|
| 24 | радиальное | ||||||
| эксцентрическое | 18840 |
Мановакуумметры ЦМ-ИВ
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| 100 | 0,25 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
М20×1,5 | 4,5 ( |
радиальное | 18710 |
|
| 24 | радиальное | ||||||
| эксцентрическое | 18840 |
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. | |
|---|---|---|---|

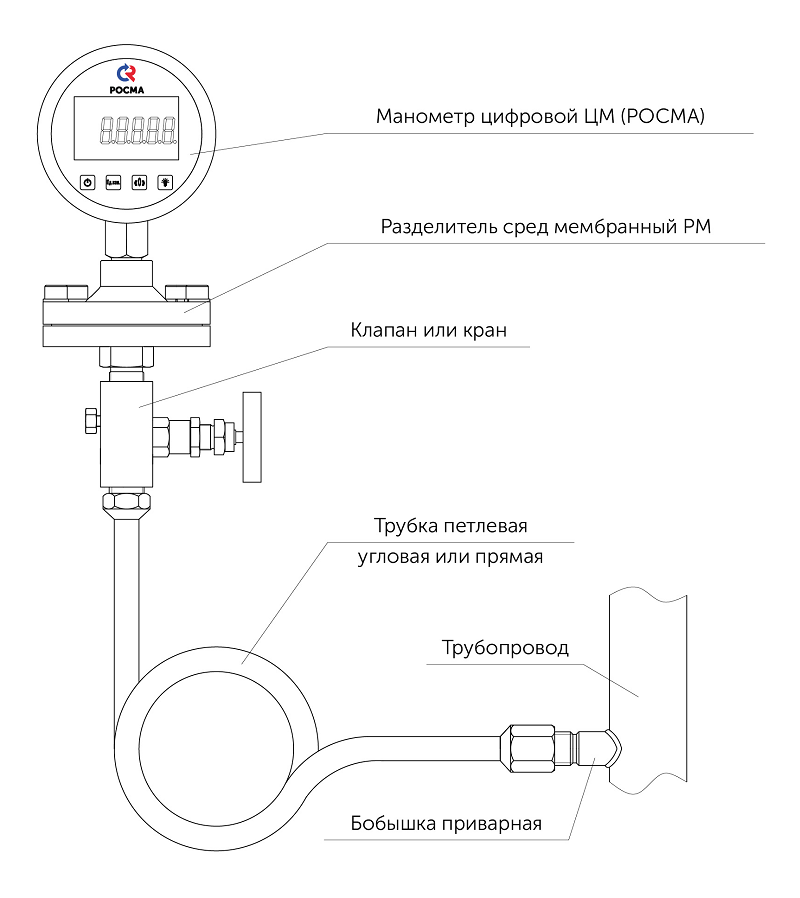

| Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ | 250 |
| Объединение с разделителем РМ-С21, РМ-С21м | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ | |
| Объединение с разделителем РМ-М31 | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ | 260 |
| Объединение с разделителем РМ-К11 | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ | |
| Исполнение штуцера с резьбой | М12×1,5 | ЦМ-И-321 | +10% к стоимости прибора |
| G½ | ЦМ-И (В, ИВ)-521 | ||
| Свидетельство о поверке к нумерованному прибору | ЦМ-И, ЦМ-В, ЦМ-ИВ | 130 | |
| Протокол поверки к нумерованному прибору | ЦМ-И, ЦМ-В, ЦМ-ИВ | 130 | |
| Индивидуальный паспорт на нумерованный прибор | ЦМ-И, ЦМ-В, ЦМ-ИВ | 100 | |
| Первичная заводская поверка | ЦМ-И, ЦМ-В, ЦМ-ИВ | бесплатно | |
| Периодическая поверка | кл.т. 0,25; 1,0 (подстройка без ремонта) | ЦМ-И, ЦМ-В, ЦМ-ИВ | 840 |
| кл.т. 0,25 - как эталон 4 разряда (подстройка без ремонта) | 1280 | ||

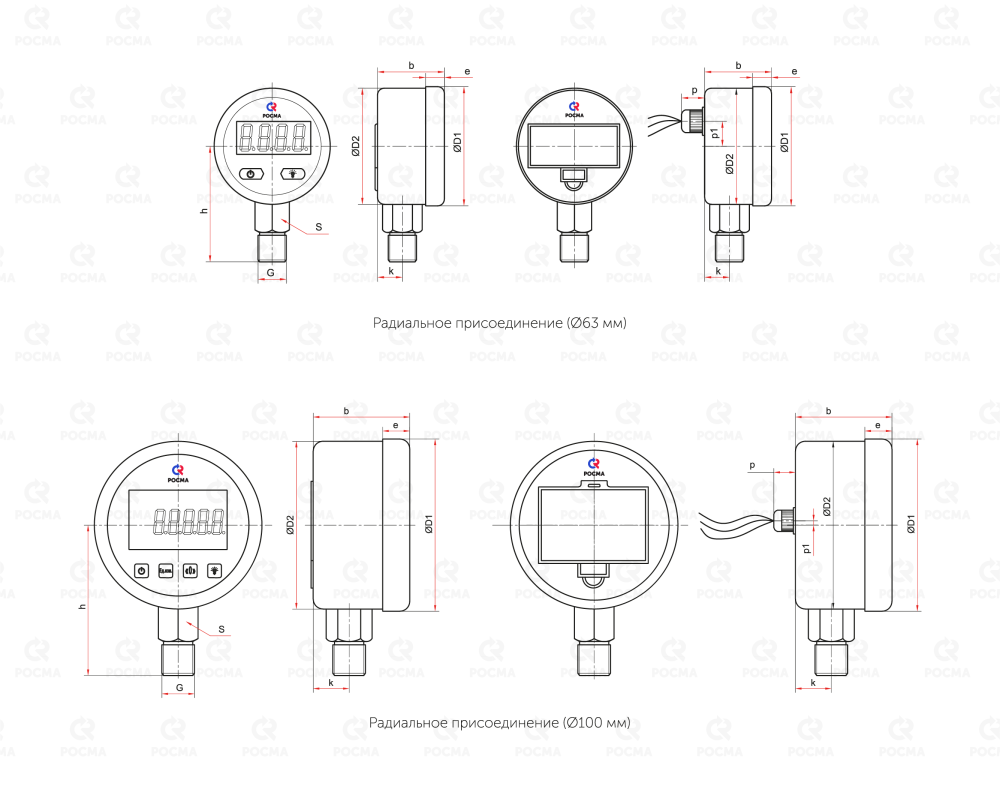

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | k | h | p | p1 | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 66 | 65 | 38 | 10 | 15 | 70 | 17 | 15 | 22 | G¼ | 0,23 | |
| 100 | 107 | 99 | 45 | 6 | 18 | 98 | 9 | 24 | M20×1,5 | 0,42 |
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | d1 | e | k1 | p | p1 | S | G | f1 | f2 | f3 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 69 | 63 | 36 | 75 | 4 | 16 | 15 | 17 | 15 | 22 | G¼ | 3 | 90 | 77 | 0,25 | |
| 100 | 107 | 100 | 45 | 94 | 5,5 | 8 | 24 | 2 | 24 | M20×1,5 | 1 | 134 | 120 | 0,48 |
| Тип | манометр | ЦМ-И |
| вакуумметр | ЦМ-В | |
| мановакуумметр | ЦМ-ИВ | |
| Диаметр корпуса, мм | 63 | 3 |
| 100 | 5 | |
| Материал корпуса | нержавеющая сталь |
2 |
| Материал штуцера | нержавеющая сталь |
1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| экцентрическое | ТЭКП | |
| Диапазон показаний давлений, МПа | ЦМ-И |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 /
1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 /
60 / 100 |
| ЦМ-В |
−0,1…0 | |
| ЦМ-ИВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø63 | G¼ |
| Ø100 | М20×1,5 | |
| Класс точности | Ø63 | 1,0 |
| Ø100 | 0,25 | |
| Питание | элементы питания | ЭП |
| постоянный ток | 24 В |
Пример обозначения:
ЦМ-И — 521Р (0–1 МПа) М20х1,5. 0,25. 24 В
