Манометры коррозионностойкие показывающие с выходным сигналом

Манометры показывающие с выходным сигналом ТМС

ТМС-И-521Р

1 из 3

Тип ТМС-И (ТМС-ИВ), серия 21. Предназначены для измерения избыточного или мановакуумметрического давления агрессивных сред и преобразования его в электрический выходной сигнал 4...20 мА.

Область применения: системы управления насосным и компрессорным оборудованием, химическая, нефтехимическая и фармацевтическая промышленности, системы водоподготовки, системы коммунального снабжения.

Диаметр корпуса, мм

100, 150

Класс точности

ТМС-И, ТМС-ИВ	1,0
Выходной токовый сигнал	0,5

Диапазон показаний давлений, МПа

ТМС-И	0…0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
ТМС-ИВ	−0,1…0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −40…+60
Измеряемая среда: −10…+70

Корпус

IP54, нержавеющая сталь 08Х17Н13М2

Кольцо

Нержавеющая сталь 08Х17Н13М2,
байонетное

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное многослойное безопасное — триплекс

Присоединение

Радиальное

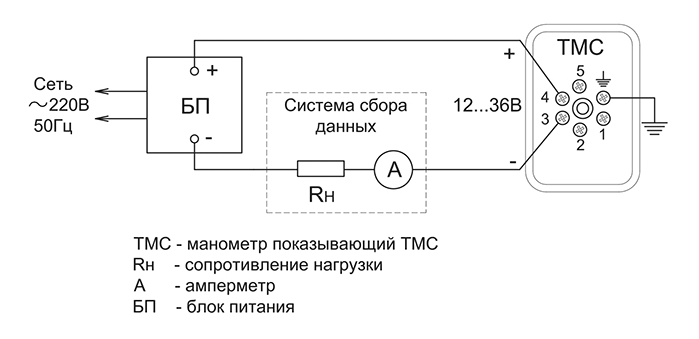

Выходной сигнал, мА

4…20

Напряжение питания, В

12…36

Потребляемая мощность, Вт

Не более 1

Резьба присоединения*

G½ или M20×1,5
* — под заказ другие резьбы

Межповерочный интервал

1 год

Техническая документация

НСРП.406121.024ТУ
ГОСТ 2405-88
ГОСТ 22520-85

Чертежи Документы Карта заказа PDF Где купить?

Манометры ТМС-И серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМС-И	100	1,0	0…0,6 / 1 / 1,6 / 2,5 / 4 / 6	G1⁄2 / М20×1,5	радиальное	13910
ТМС-И	100	1,0	0…10	G1⁄2 / М20×1,5	радиальное	16460

Мановакуумметры ТМС-ИВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМС-ИВ	100	1,0	-0,1…0,5 / 0,9 / 1,5 / 2,4	G1⁄2 / М20×1,5	радиальное	15220

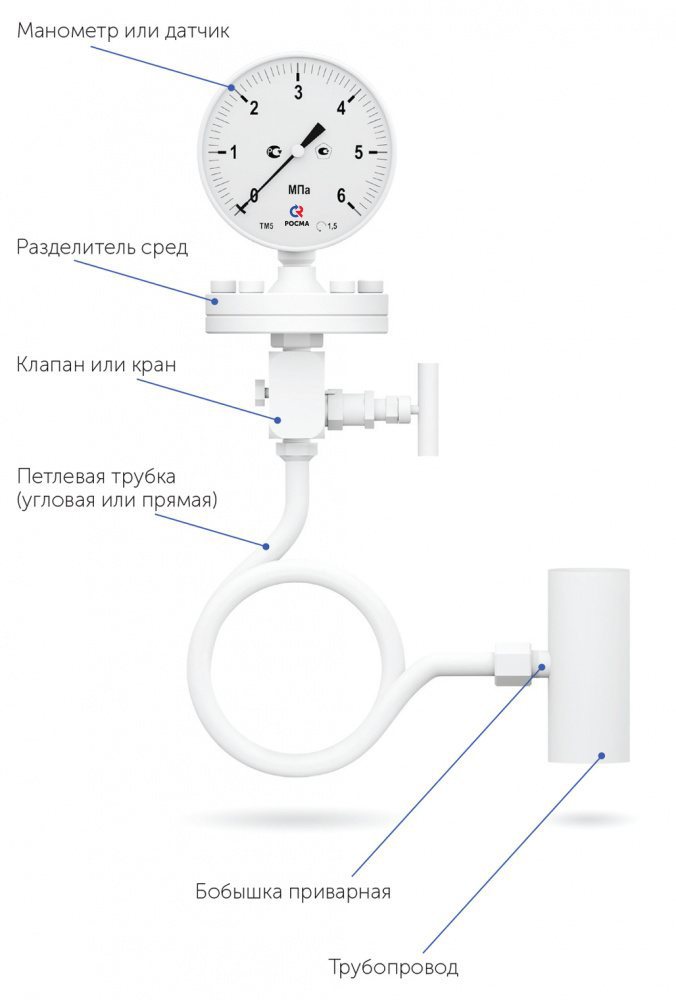

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Стрелка с корректором нуля, с установкой	ТМС-И, ТМС-ИВ	100
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМС-И, ТМС-ИВ	40 / 50
Исполнение штуцера с резьбой NPT	ТМС-И, ТМС-ИВ	+10% к стоимости прибора
Индивидуальная шкала	ТМС-И, ТМС-ИВ	+10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору	ТМС-И, ТМС-ИВ	130
Протокол поверки к нумерованному прибору	ТМС-И, ТМС-ИВ	130
Индивидуальный паспорт на нумерованный прибор	ТМС-И, ТМС-ИВ	100
Первичная заводская поверка	ТМС-И, ТМС-ИВ	бесплатно
Периодическая поверка	ТМС-И, ТМС-ИВ	140
Пломбировка манометра (под заказ)	ТМС-И, ТМС-ИВ	105
Ремонт	ТМС-И (0–1,6 МПа)	от 210
	ТМС-И (2,5–10 МПа)	от 255
	ТМС-ИВ	от 285
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМС-И, ТМС-ИВ	индивидуально

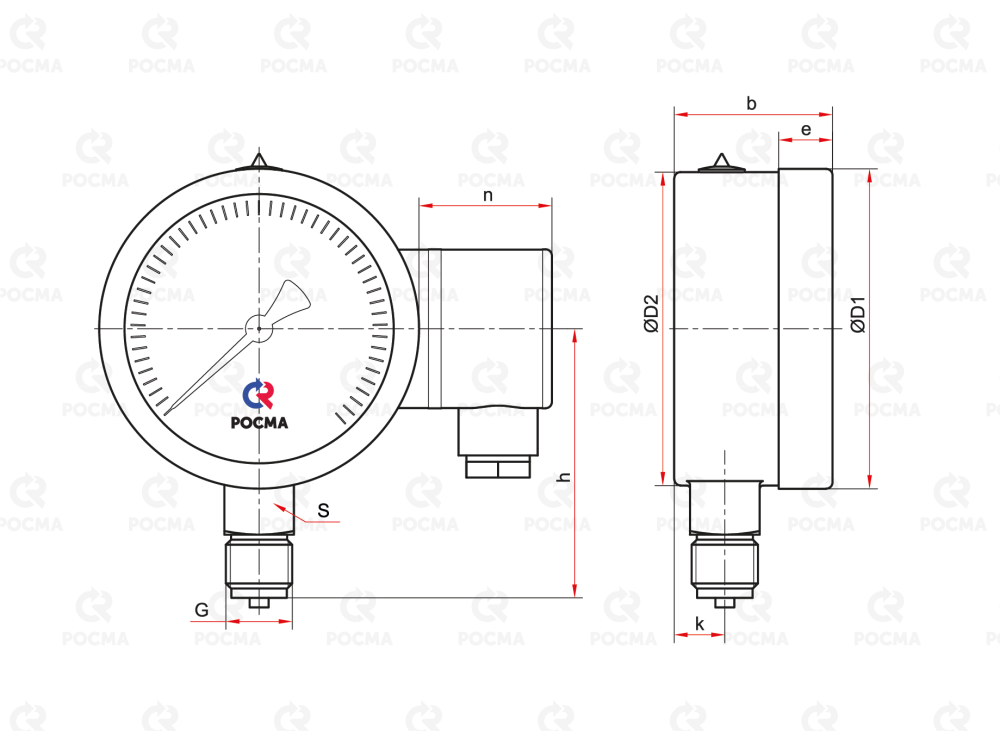

Чертежи

Основные размеры (мм), вес (кг):

Тип	Ø	D1	D2	b	e	h	k	n	S	G	Вес
ТМС-521Р	100	101	99	50	17	85	16	43	22	G½ или M20×1,5	0,67
ТМС-621Р	150	149	147	50	17	117	16	43	22	G½ или M20×1,5	1,43

Карта заказа

Тип	манометр	ТМС-И
Тип	мановакуумметр	ТМС-ИВ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Диапазон показаний, МПа	ТМС-И	0...0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
Диапазон показаний, МПа	ТМС-ИВ	-0,1...0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		G½; М20×1,5
Класс точности		1,0
Выходной сигнал, мА		4-20
