Ниппель приварной с накидной гайкой
![Ниппель приварной из нержавеющей стали](https://rosma.spb.ru/files/product/10/0/images/Ниппель 14 мм_св.1668492378.jpg.805x805r.avif)
Ниппель приварной с накидной гайкой используется для присоединения контрольно-измерительных приборов (манометры, датчики, реле и т.д.) к импульсной линии.
Устройство обеспечивает герметичное соединение с импульсной линией, а наличие накидной гайки позволяет облегчить монтаж средства измерения. Присоединение осуществляют приваркой этого дополнительного элемента к трубчатым отводам / штуцерам.
Ниппель из нержавеющей стали отличается повышенной устойчивостью к воздействию коррозии, термическим факторам и агрессивным веществам, поэтому часто используется в нефтехимической и пищевой промышленности.
40
Нержавеющая сталь 08Х18Н10
Накидная гайка с внутренней резьбой: G¼ / G½ / M12×1,5 / M20×1,5
0,02 (G¼, M12x1,5)
0,07 (G½, M20×1,5)
ТУ 4218-001-4719015564-2015
Цена
Наименование | Резьба присоединения | Цена с НДС, руб. |
---|---|---|
Ниппель приварной с накидной гайкой, нерж. | M20x1,5 или G½ | 480 |
M12x1,5 или G¼ | 320 |

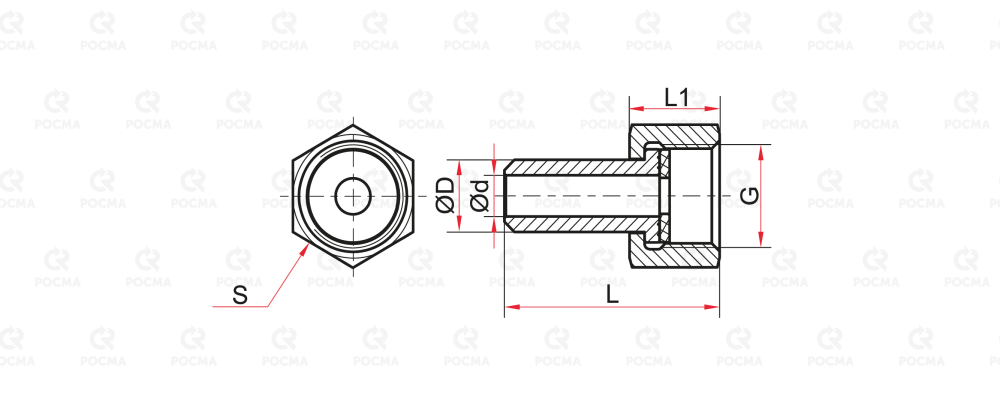

Основные размеры (мм)
G | S | L | L1 | D | d |
---|---|---|---|---|---|
G¼, M12x1,5 | 17 | 31 | 14 | 6 | 3,5 |
G½, M20×1,5 | 24 | 43 | 18 | 14 | 8 |
Тип | Ниппель приварной с накидной гайкой |
Резьба | G¼ |
G½ | |
M12×1,5 | |
M20×1,5 | |
Материал | нерж. |
Пример обозначения:
Ниппель приварной с накидной гайкой G½, нерж.
