Датчики дав­ле­ния гид­ро­ста­ти­чес­кие врез­ные

Тип РПД-И-ВР. Датчики давления гидростатические врезные с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования уровня жидкости в открытых емкостях в унифицированный выходной сигнал постоянного тока.

Присоединение с фронтальной мембраной позволяет использовать датчики для измерения давлений вязких, загрязненных или кристаллизующихся жидкостей, неагрессивных к нержавеющей стали.

Область применения: системы сбора данных, автоматического контроля и управления технологическими процессами в различных отраслях промышленности

Класс точности

0,5

Диапазон измерений давлений, м. вод. ст.
РПД-И-ВР 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160
Диапазон рабочих температур, °C

Окружающая среда: −40…+100
Измеряемая среда: −40…+100

Выходной сигнал, мА

4…20

Напряжение питания, В

12…36

Потребляемая мощность, Вт

Не более 1

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

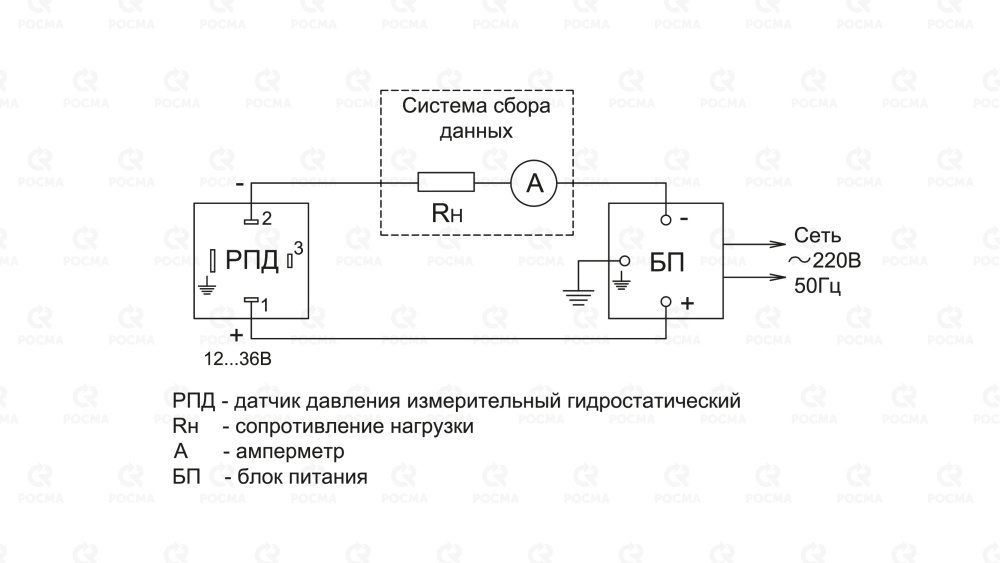

Электрическое присоединение

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)

Резьба присоединения

 фронтальная мембрана

Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520–85

Все характеристики

Датчики давления гидростатические врезные

ТипКласс точностиВыходной сигналДиапазон измерений давлений, м. вод. ст.Цена с НДС, руб.
РПД-И-ВР0,54…20 мА0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 /16013450

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Свидетельство о поверке к приборуРПД100
Индивидуальный паспорт на приборРПД100
Первичная заводская поверка РПД бесплатно
Периодическая поверка РПД 840
Распечатать

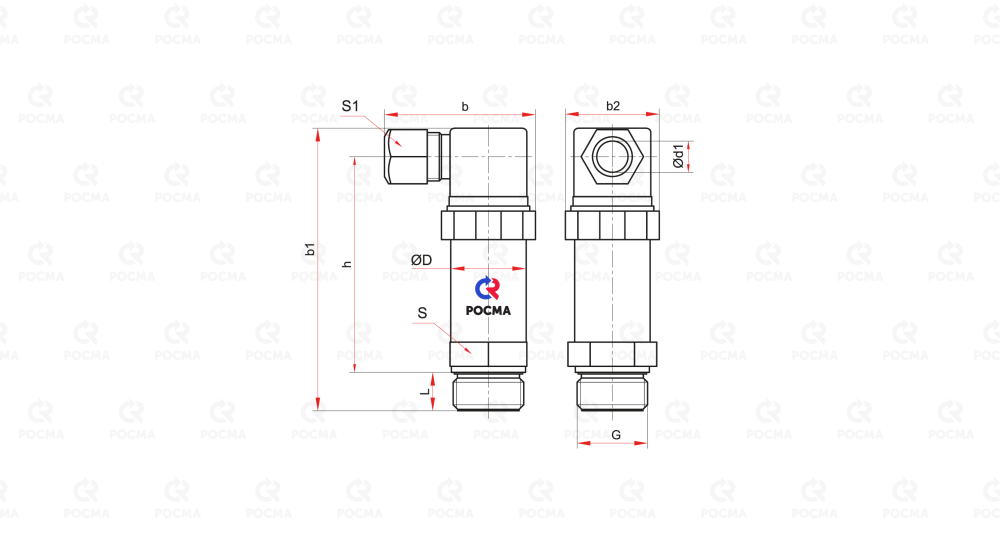

Чертежи


Основные размеры (мм), вес (кг)
ТипLbb1b2hSS1d1GВес
РПД-И-ВР125498347627197,2
0,21
Распечатать
Монтаж и эксплуатация


Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки №14, которые позволяют осуществить монтаж заподлицо.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.

Распечатать
Карта заказа
Типдатчик давленияРПД
Измеряемое давление избыточное И
Тип присоединениягидростатический
врезной
ВР
Диапазон измерений давлений, м. вод. ст. 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160
Выходной сигнал, мА 4…20
Резьба присоединения
Класс точности 0,5

Пример обозначения:
РПД-И-ВР (0–4 м. вод. ст.) (4–20 мА) G¾. 0,5

Дополнительное оборудование
