Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (осевое присоединение)
Тип БТ, серия 220. Коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250 °С.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
100
1,5
| −50…+100 | −30…+50 |
| 0…+100 | 0…+120 |
| 0…+160 | 0…+200 |
| 0…+250 | 0…+300 |
| 0…+350 | 0…+450 |
| 0…+500 |
Окружающая среда: −60…+60 °C
64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1600 мм с шагом 50 мм)
Биметаллическая спираль
Нержавеющая сталь 08Х18Н10
IP65, нержавеющая сталь 08Х18Н10
Нержавеющая сталь 08Х18Н10, байонетное
Алюминий, шкала черная на белом фоне
Минеральное многослойное безопасное — триплекс
G½ или М20х1,5
Без гильзы
Опция:
- гильза из нержавеющей стали 08Х18Н10
- цельноточеная гильза из нержавеющей стали 08Х18Н10
На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60
3 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее
ТУ 4211-001-4719015564-2008
Термометры БТ, серия 220 с возможностью гидрозаполнения силиконом (осевое присоединение)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний |
Длина погружной части, мм / Цена с НДС, руб. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
| 100 | 1,5 | −50…+100; −30…+50; 0…100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500 | 2650 | 2725 | 2840 | 2975 | 3065 | 3120 | ||
Дополнительные опции

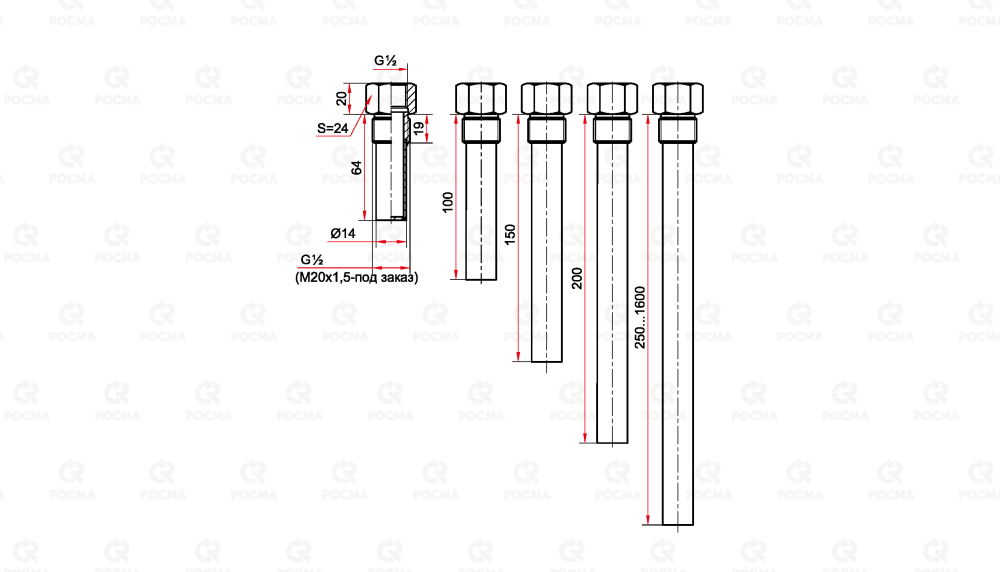

| Наименование услуги | Цена с НДС, руб. |
|---|---|
| Гильза из нержавеющей стали | под заказ Гильзы из нержавеющей стали |
| Указатель предельных значений (нержавеющая сталь) | 110 |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой | 40 / 50 |
| Погружная часть более 300 мм (шаг 50 мм) | под заказ |
| Свидетельство о поверке к нумерованному прибору | 130 |
| Индивидуальный паспорт на нумерованный прибор | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт БТ (без ГЗ) | от 170 |
| Ремонт БТ (с ГЗ) с учетом слива силикона | от 315 |
Стоимость гидрозаполнения:
| Тип | Диаметр корпуса, мм | Объем жидкости в приборе, мл | Цена заполнения прибора, с НДС, руб. силикон ПМС-50 | Цена слива прибора, с НДС, руб. силикон ПМС-50 |
|---|---|---|---|---|
| БТ-51.220 | 100 | 130 | 100 | 420 |

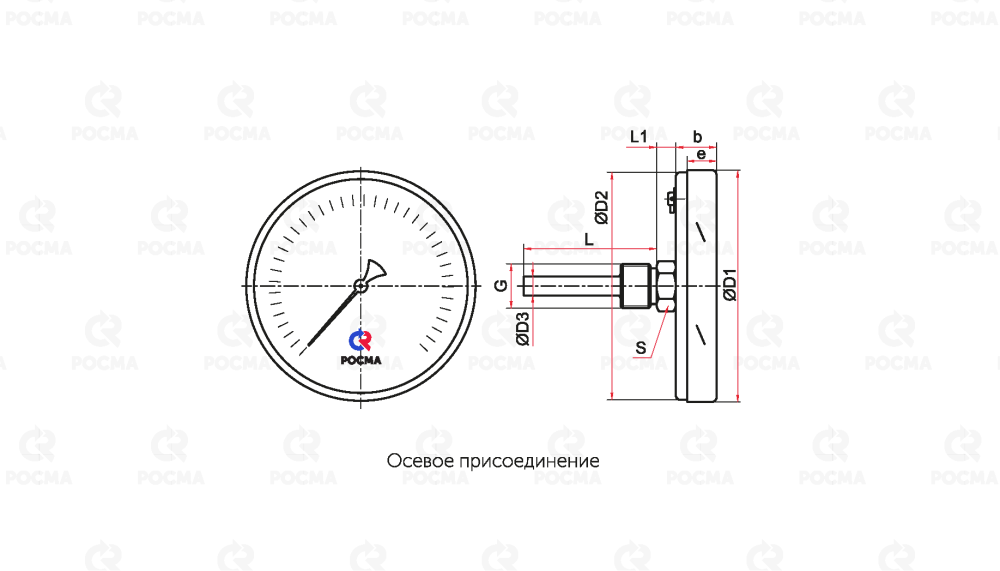

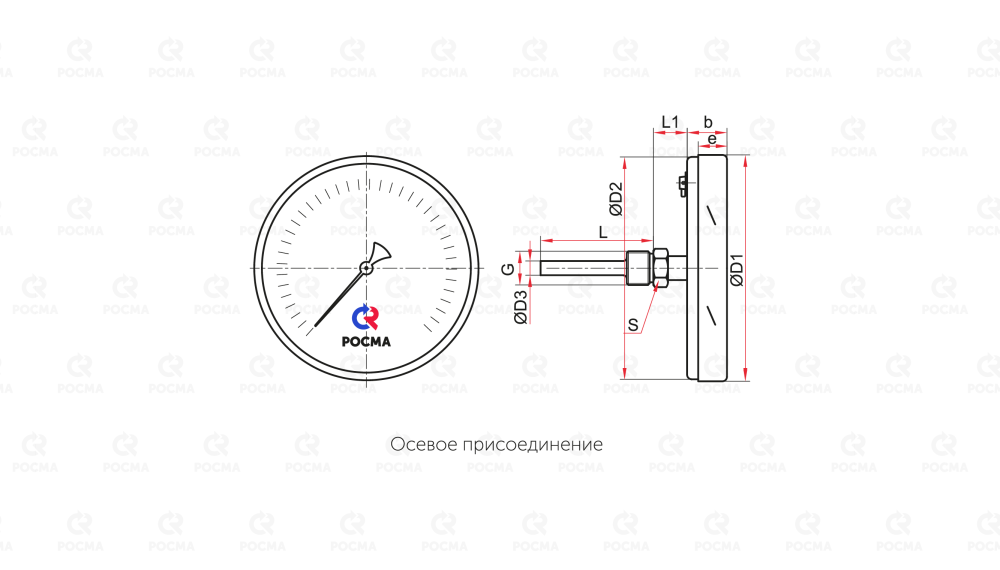

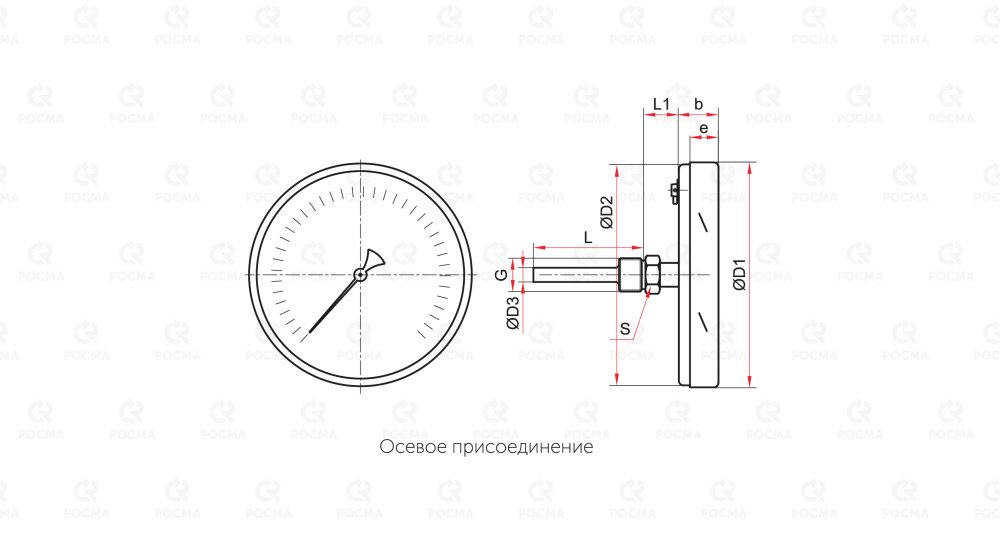

Осевое присоединение
| Тип | Ø | D1 | D2 | D3 | b | e | L | L1 | S | G | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| БТ-51.220 Силикон | 100 | 101 | 99 | 10 | 27 | 17 | 12 | 22 | G½ или М20х1,5 |
0,30 | 0,46 | 130 |
* — возможно изготовление погружной части длиной до 1600 мм для осевых БТ (с шагом 50 мм)
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.
| Тип | биметаллический термометр | БТ |
| Диаметр корпуса, мм | 100 | 5 |
| Присоединение | осевое | 1 |
| Материал штока | нержавеющая сталь | 2 |
| Материал корпуса и кольца | нержавеющая сталь | 2 |
| Материал гильзы | без гильзы | 0 |
| Диапазон показаний температур, °C | −50…+100 | |
| −30…+50 | ||
| 0…+100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500 | ||
| Резьба присоединения | G½ / М20×1,5 | |
| Длина погружной части, мм | 64 / 100 / 150 / 200 / 250 / 300 | |
| Класс точности | 1,5 | |
| Гидрозаполнение (до 250 °C) | силикон | Силикон |
| без заполнения | под ГЗ |
Пример обозначения:
БТ − 5 1. 2 2 0 (0–160 °C) G½. 64. 1,5 Силикон
