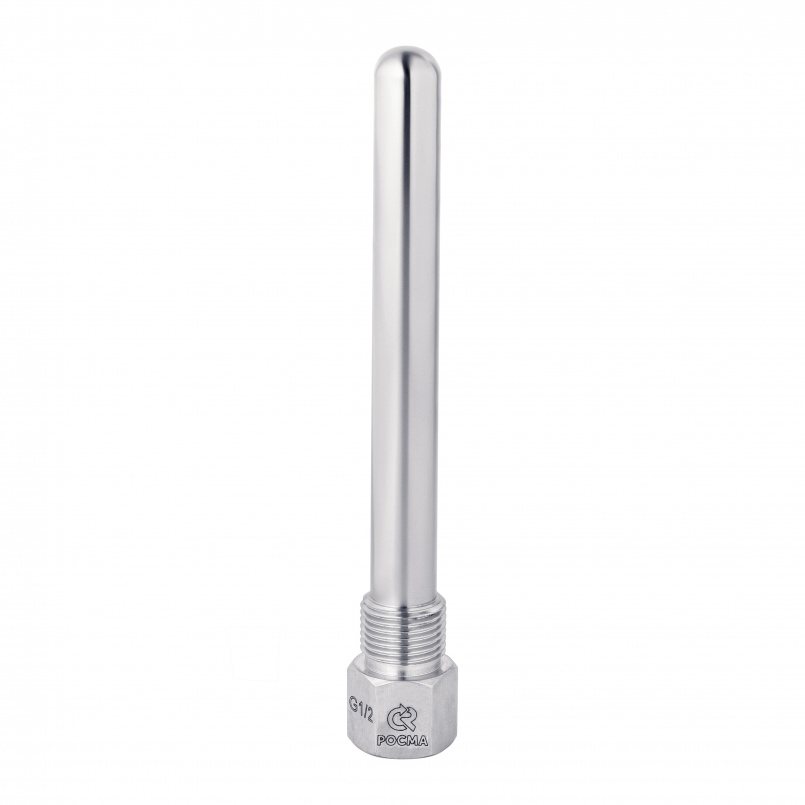

Цельноточеные гильзы на 60 МПа

Цельноточеные гильзы из нержавеющей стали являются важным дополнительным элементом термометра и устанавливаются на шток прибора. В первую очередь они предназначены для защиты средств измерения от воздействия агрессивных сред и высоких давлений. А также позволяют производить монтаж и замену приборов в процессе эксплуатации без отключения системы.

Гильзы изготавливаются из цельного металлического прутка. Благодаря такой конструкции, они могут выдерживать более высокие давления (до 60 МПа), чем обычные гильзы из нержавеющей стали. Поэтому их рекомендуется использовать в сферах химической и нефтехимической промышленности.

При заказе гильз необходимо указать тип и серию термометра, наружную резьбу и длину погружной части гильзы (L).

Рабочее давление, МПа

60

Диаметр гильзы, мм

16

Длина гильзы, мм

46 / 64 / 100 / 150 / 200 / 250 / 300*

* — возможно изготовление погружной части длиной до 600 мм (с шагом 50 мм)

Материал

Нержавеющая сталь 08Х18Н10

Техническая документация

ТУ 4211-001-4719015564-2008

Цена

НаименованиеПараметрыДлина*, ммЦена с НДС, руб.
Для термо­мет­ров биме­тал­ли­чес­ких кор­ро­зи­он­но­стой­ких серии 220, тип БТ (до 60 МПа, цель­но­то­че­ные)внешний диаметр погружной части — 16 мм,
резьба присоединения — G½, М20×1,5 или NPT½
463550
643660
1003820
1504270
2004680
2505830
3006610

* — возможно изготовление погружной части длиной до 600 мм (с шагом 50 мм)

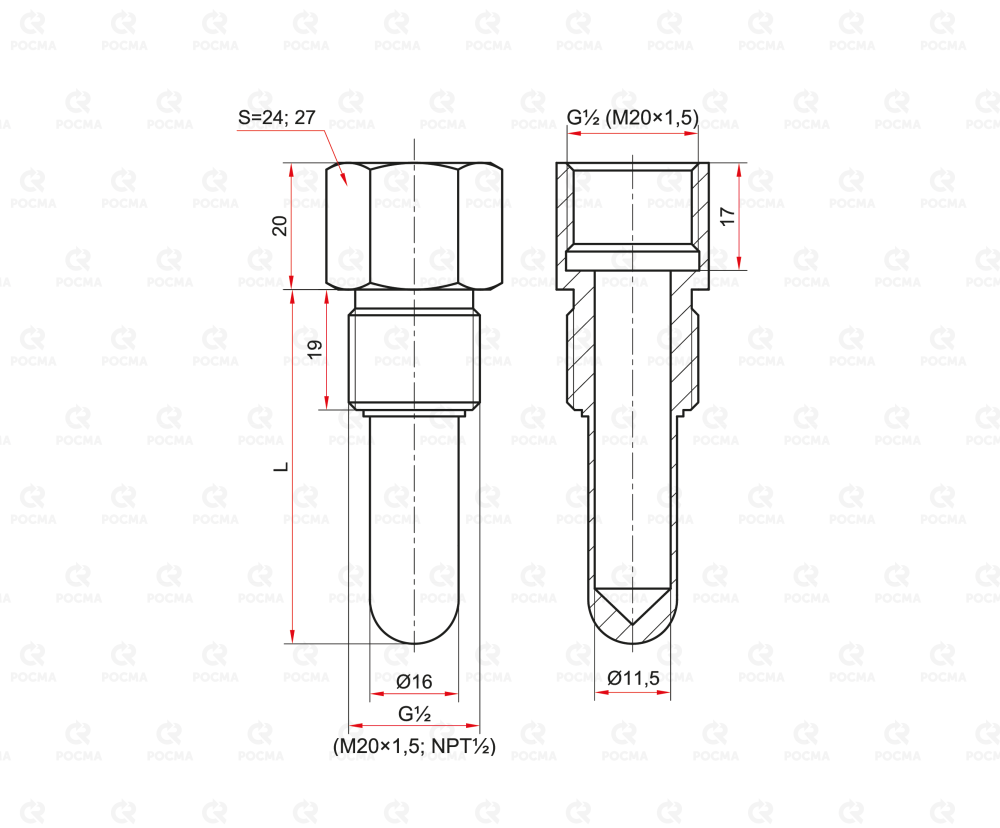

Чертеж


Карта заказа
ТипГильза для термометра
Серия термометраБТ серии 220××220
Длина погружной части, ммL=46, 64, 100, 150, 200, 250, 300, 350, 400 мм
Диаметр погружной части, ммd=16
Резьба присоединениявнутренняяG½, М20×1,5
наружнаяG½, М20×1,5, NPT½
Исполнение (резьба)внутренняя  — наружнаявнутр.-наруж.
Особенностьрабочее давление60 МПа
Материалнержавеющая стальнерж.

Пример обозначения:  Гильза для термометра ××.220 L=150 мм, d=16, G½-G½ (внутр.-наруж.), 60 МПа, нерж.
