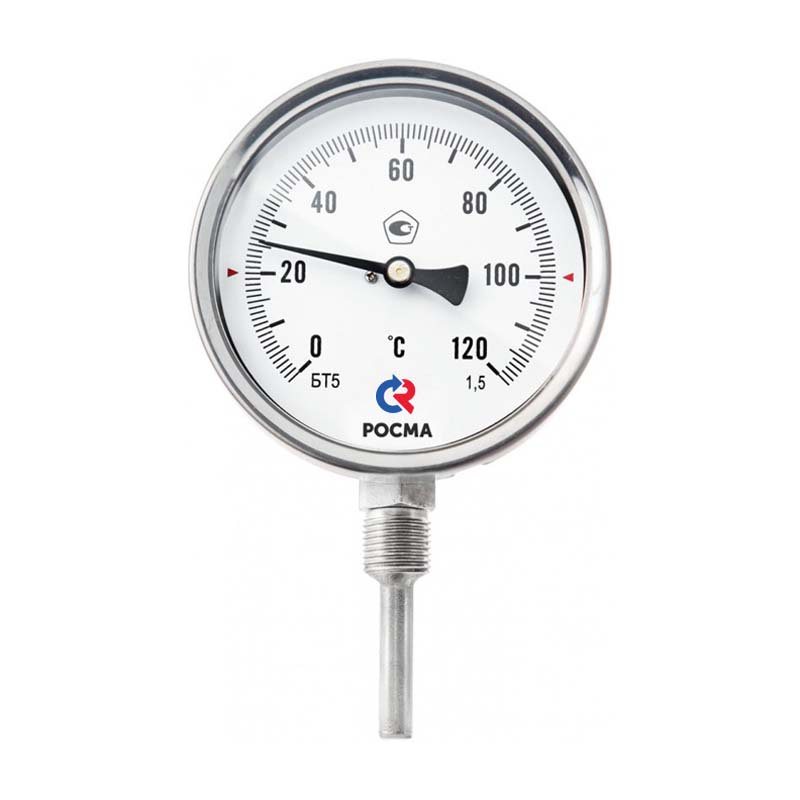

Термометры коррозионностойкие (радиальное присоединение)

БТ-52.220

1 из 2

Тип БТ, серия 220. Коррозионностойкий термометр с радиальным присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

100, 150

Класс точности

1,0* / 1,5
* — опция

Диапазон показаний температур, °С

−30…+70	0…+60
0…+100	0…+120
0…+160	0…+200
0…+250	0…+350
0…+450

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Длина погружной части, мм

64, 100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1000 мм)

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP54, нержавеющая сталь 08Х18Н10
Опция: IP65

Кольцо

Нержавеющая сталь 08Х18Н10,
байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Резьба присоединения (на штоке)

G½ или М20х1,5

Комплектность

Без гильзы
Опция:
- гильза из нержавеющей стали 08Х18Н10
- цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4211-001-4719015564-2008

Все характеристики

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Где купить?

Термометры БТ, серия 220 (радиальное присоединение)

Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C	Длина погружной части, мм / Цена с НДС, руб.
Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C	L=46	L=64	L=100	L=150	L=200	L=250	L=300
БТ-52.220	100	1,0*; 1,5	−30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450	1627	1767	1874	2020	2165	2228	2295
БТ-72.220	150	1,0*; 1,5	−30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450	—	5210	5430	5670	5920	6350	6710

* — под заказ, +10% к стоимости прибора

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Гильза из нержавеющей стали	под заказ Гильзы из нержавеющей стали
Указатель предельных значений (нержавеющая сталь)	110
Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой	40 / 50
Исполнение с классом точности 1,0	+10% к стоимости прибора
Исполнение с IP 65	+10% к стоимости прибора
Погружная часть более 300 мм (шаг 50 мм)	под заказ
Свидетельство о поверке к нумерованному прибору	100
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	бесплатно
Периодическая поверка	350
Ремонт	170

Распечатать

Чертежи

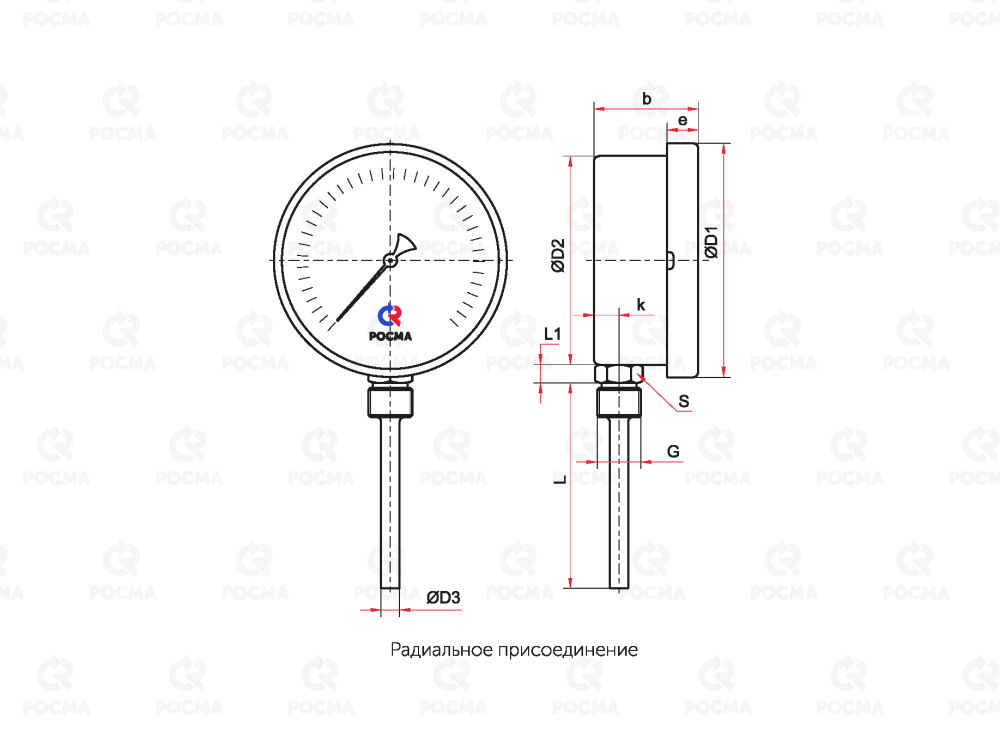

Радиальное присоединение

Тип	Ø	D1	D2	D3	b	e	k	L	L1	S	G	Вес
БТ-52.220	100	111	100	10	49	17	16,2	64 / 100 / 150 / 200 / 250 / 300*	10	22	G½ или М20×1,5	0,33
БТ-72.220	150	161	149	10	51	18	18	64 / 100 / 150 / 200 / 250 / 300*	10	22	G½ или М20×1,5	0,58

* — возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм)

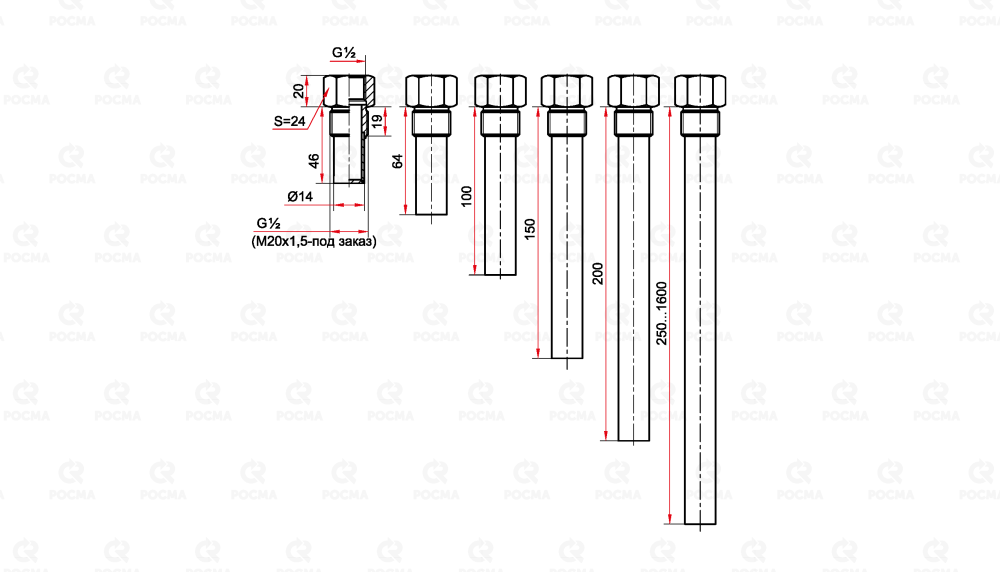

Гильзы из нержавеющей стали (под заказ)

Распечатать

Монтаж и эксплуатация

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.

При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).

На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.

При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.

Распечатать

Карта заказа

Тип	биметаллический термометр	БТ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150	7
Присоединение	радиальное	2
Материал штока	нержавеющая сталь	2
Материал корпуса и кольца	нержавеющая сталь	2
Материал гильзы	без гильзы	0
Диапазон показаний температур, °C		−30…+70
Диапазон показаний температур, °C		0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450
Резьба присоединения		G½; М20×1,5
Длина погружной части, мм		64 / 100 / 150 / 200 / 250 / 300
Класс точности		1,0 / 1,5
