Термометры кор­ро­зи­он­но­стой­кие (осе­вое при­со­еди­не­ние)

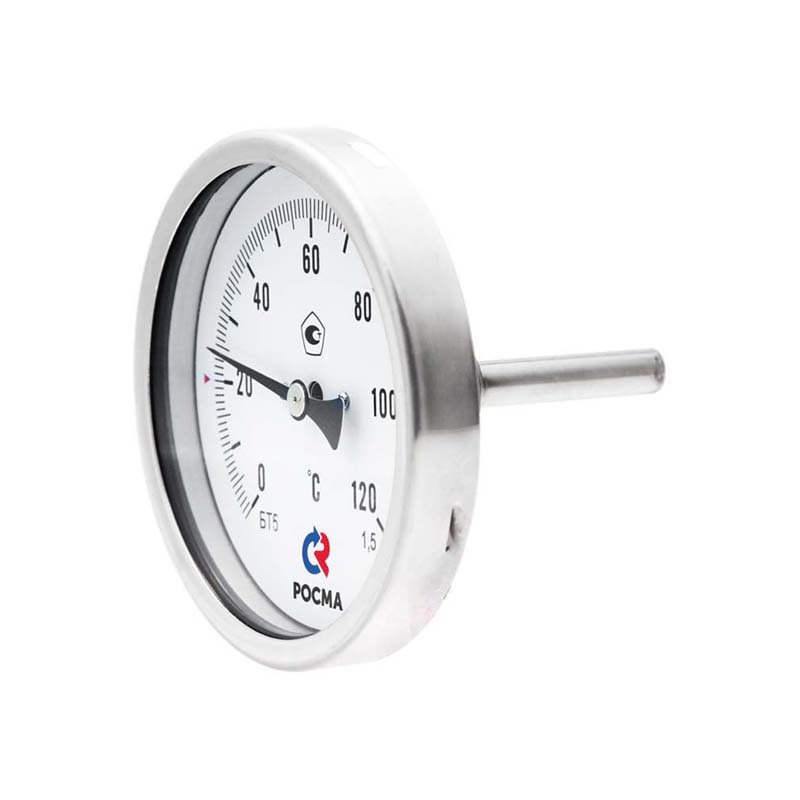

Термометр БТ-51.220 биметаллический коррозионностойкий осевой – 1
БТ-51.220
1 из 2

Тип БТ, серия 220. Биметаллический коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

100, 150

Класс точности

1,0* / 1,5
* — опция

Диапазон показаний температур, °С
−50…+100−30…+50
0…+1000…+120
0…+1600…+200
0…+2500…+350**
0…+450**

** — кроме L = 46 мм

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Длина погружной части, мм

46, 64, 100, 150, 200, 250, 300

Возможно изготовление погружной части длиной до 1600 мм (с шагом 50мм)

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP65, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10,
байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Резьба присоединения (на штоке)

G½ или М20х1,5

Комплектность

Без гильзы
Опция:
гильза из нержавеющей стали 08Х18Н10
цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4211-001-4719015564-2008

Термометры БТ, серия 220 (осе­вое при­со­еди­не­ние)

ТипДиаметр корпусаКласс точностиДиапазон показаний температуры, °CДлина погружной части, мм / Цена с НДС, руб.
L=46L=64L=100L=150L=200L=250L=300
БТ-51.2201001* / 1,5−50…+100; −30…+50; 0…100 / 120 / 160 / 200 / 250 / 350 / 450**1420156516701820196520252095
БТ-71.2201501* / 1,5
3700371538454080423043954535

* —  под заказ, +10% к стоимости прибора
** — кроме L = 46 мм

Дополнительные опции

Наименование услуги Цена с НДС, руб.
Гильза из нержавеющей сталипод заказ Гильзы из нержавеющей стали
Указатель предельных значений (нержавеющая сталь)110
Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой40 / 50
Исполнение с классом точности 1,0+10% к стоимости прибора
Погружная часть более 300 мм (шаг 50 мм)под заказ
Свидетельство о поверке к нумерованному прибору130
Индивидуальный паспорт на нумерованный прибор100
Первичная заводская поверкабесплатно
Периодическая поверка350
Ремонтот 170

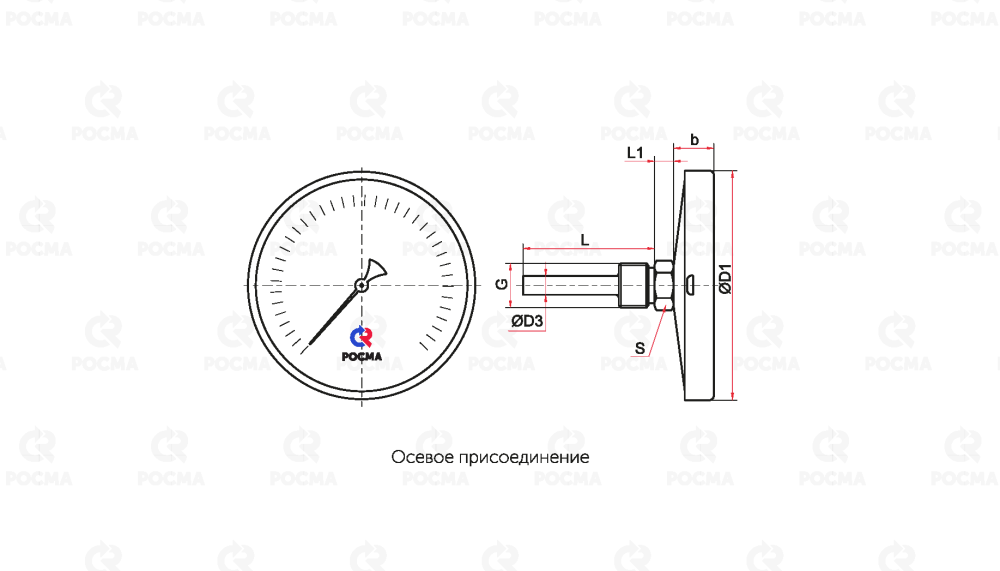

Чертежи

Осевое присоединение

ТипØ D1 D3 b L L1S
G Вес
БТ-51.220100 111 10 25 46 / 64 / 100 / 150 / 200 / 250 / 300* 1022 G½ или М20×1,5
0,29
БТ-71.220150161280,58

* — возможно изготовление погружной части длиной до 1600 мм для осевых БТ (с шагом 50 мм)

Монтаж и эксплуатация

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.

При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).

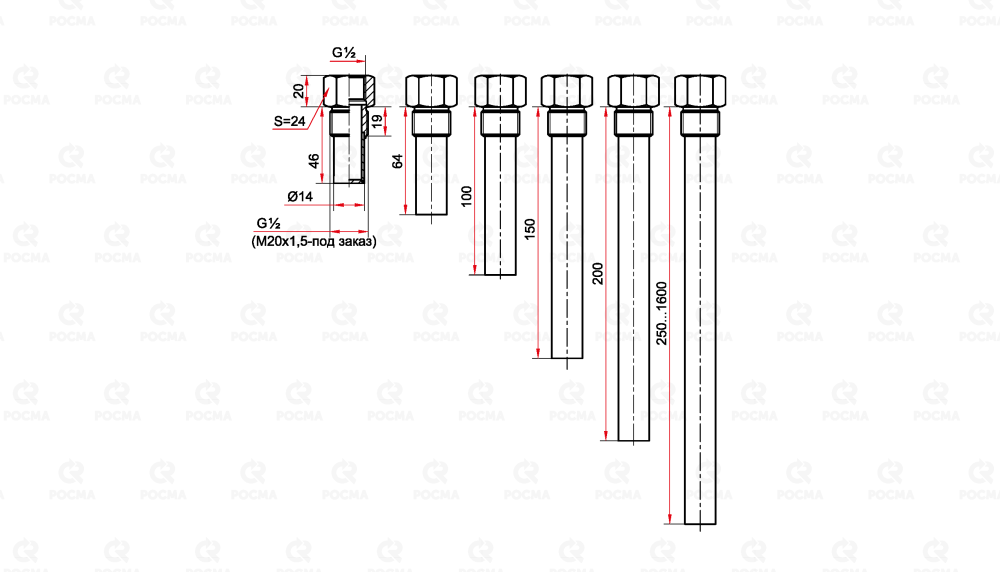

На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.

При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.

Карта заказа
Типбиметаллический термометрБТ
Диаметр корпуса, мм 100 5
150 7
Присоединение осевое 1
Материал штока нержавеющая сталь 2
Материал корпуса и кольца нержавеющая сталь 2
Материал гильзы без гильзы 0
Диапазон показаний температур, °C −50…+100; −30…+50;
0…+100 / 120 / 160 / 200 / 250 / 350 / 450
Резьба присоединения G½ / М20×1,5
Длина погружной части, мм 46 / 64 / 100 / 150 / 200 / 250 / 300
Класс точности 1,0 / 1,5

Пример обозначения:
БТ − 51. 220 (0–120 °C) G½. 100. 1,5
