Термометры коррозионностойкие (универсальное присоединение)

БТ-54.220

1 из 7

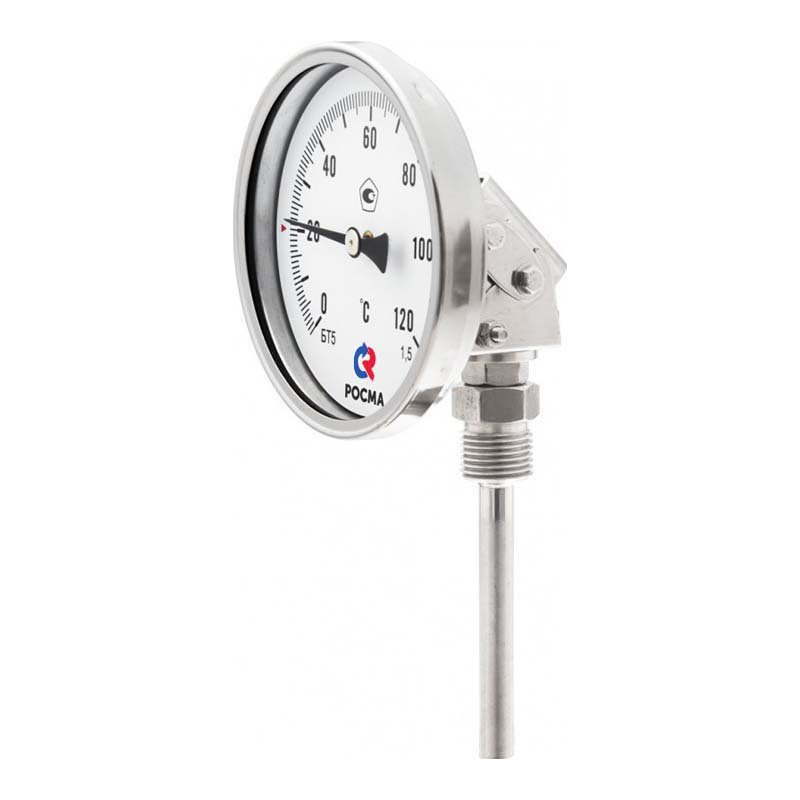

Тип БТ, серия 220. Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

80, 100, 150, 160*
* — под заказ

Класс точности

1,0** / 1,5
** — опция

Диапазон показаний температур, °С

−50…+100	−30…+50***
0…+60***	0…+100
0…+120	0…+160
0…+200	0…+250
0…+300	0…+350
0…+450

*** — кроме L = 46 мм

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Длина погружной части, мм

Возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм)

Ø80	46 / 64 / 100 / 150 / 200 / 250
Ø100, 150	46 / 64 / 100 / 150 / 200 / 250 / 300

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP65, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10
Байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Присоединение

Универсальное, с поворотно-откидным корпусом, угол поворота до 90°

Резьба присоединения (на штоке)

G½ или М20х1,5

Комплектность

Без гильзы
Опция:
- гильза из нержавеющей стали 08Х18Н10
- цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60

Регулировка

На корпусе с тыльной стороны

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4211-001-4719015564-2008

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF F.A.Q.Где купить?

Термометры БТ, серия 220 (универсальное присоединение)

Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C	Длина погружной части, мм / Цена с НДС, руб.
Тип	Диаметр корпуса	Класс точности	Диапазон показаний температуры, °C	L=46	L=64	L=100	L=150	L=200	L=250	L=300
БТ-44.220	80	1* / 1,5	−50…+100; −30…+50; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450	3730	3865	4100	4445	4700	4950	—
БТ-54.220	100			4030	4065	4220	4580	4755	4930	5100
БТ-74.220	150 / 160*			7630	7690	7910	8145	8325	8460	8610

* — под заказ
** — кроме L = 46 мм

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Гильза из нержавеющей стали	под заказ Гильзы из нержавеющей стали
Указатель предельных значений (нержавеющая сталь)	120
Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой	40 / 50
Исполнение с классом точности 1,0	+10% к стоимости прибора
Погружная часть более 300 мм (шаг 50 мм)	под заказ
Свидетельство о поверке к нумерованному прибору	130
Протокол поверки к нумерованному прибору	130
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	бесплатно
Периодическая поверка	350
Ремонт	от 170

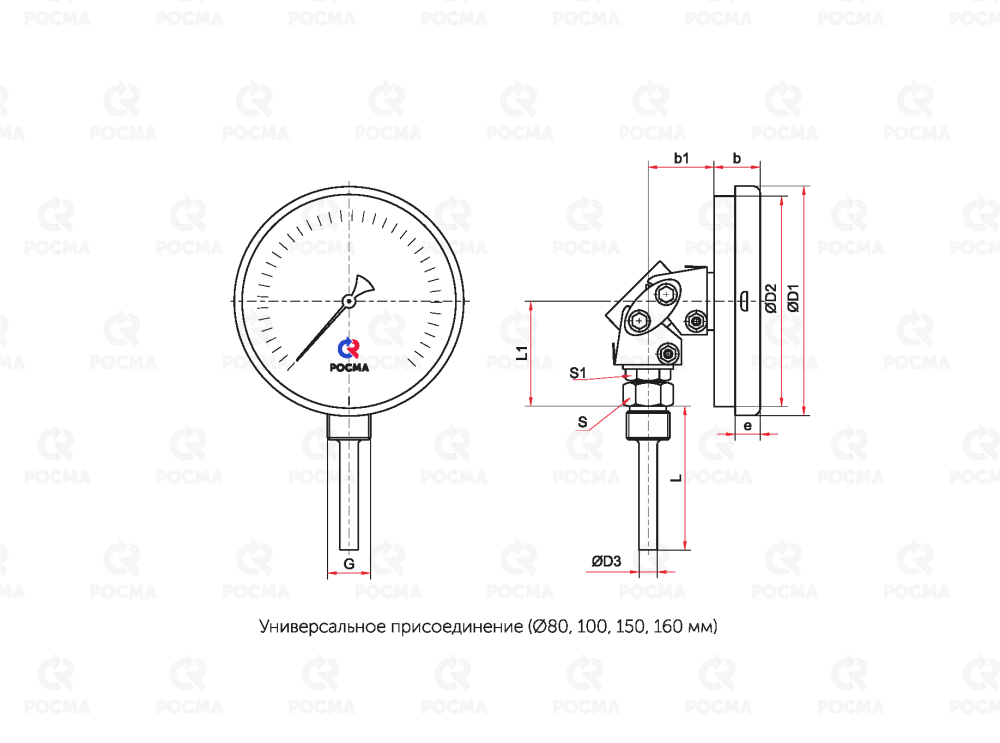

Чертежи

Универсальное присоединение (Ø80, 100, 150 мм)

Тип	Ø	D1	D2	D3	b	b1	e	L	L1	S	S1	G	Вес
БТ-44.220	80	81	75	10	19	36	10	46 / 64 / 100 / 150 / 200 / 250 / 300*	53	22	17	G½ или М20×1,5	0,32
БТ-54.220	100	107	99		19		11						0,39
БТ-74.220	150 / 160**	160	149		21		17						0,63

* — под заказ возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм)
** — под заказ

Гильзы из нержавеющей стали (под заказ)

Монтаж и эксплуатация

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.

При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).

На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.

При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.

Карта заказа

Тип	биметаллический термометр	БТ
Диаметр корпуса, мм	80	4
	100	5
	150, 160	7
Присоединение	универсальное, с поворотно-откидным корпусом	4
Материал штока	нержавеющая сталь	2
Материал корпуса и кольца	нержавеющая сталь	2
Материал гильзы	без гильзы	0
Диапазон показаний температур, °C		−50…+100; −30…+50; 0…+60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450
Резьба присоединения		G½ / М20×1,5
Длина погружной части, мм		46 / 64 / 100 / 150 / 200 / 250 / 300
Класс точности		1,0 / 1,5
