Датчики давле­ния с фрон­та­ль­ной мем­бра­ной, модель с11

Датчик давления РПД-И-ФМ G1 и РПД-И-ФМ G1/2
РПД-И-ФМ G1 модель с11 и РПД-И-ФМ G½ модель с11 с разъемом М12х1
1 из 6

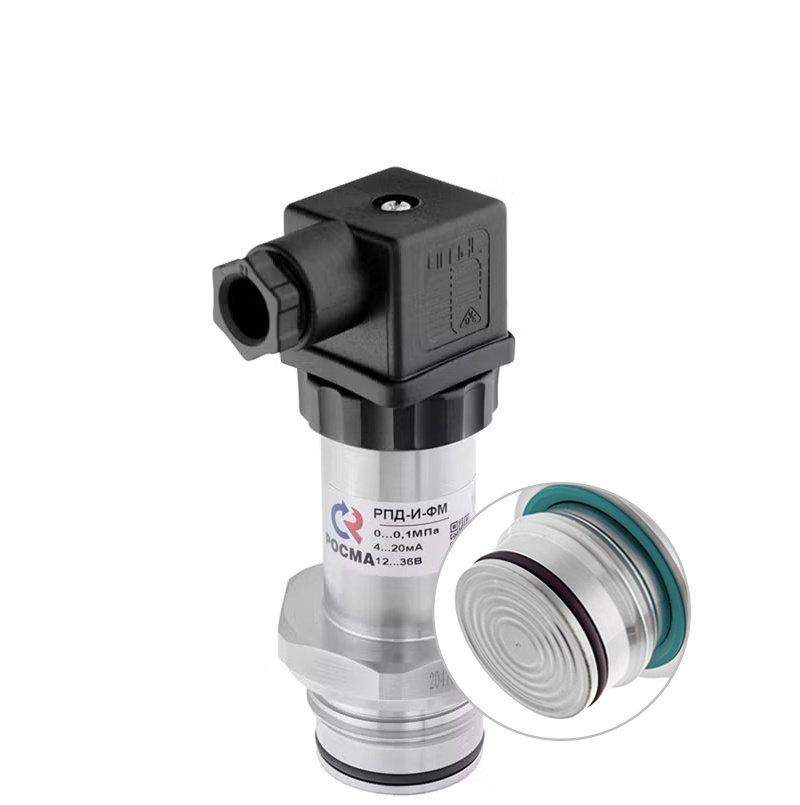

Тип РПД-И-ФМ, модель с11. Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.

Наличие дополнительного уплотнения на модели с11 позволяет использовать датчики для измерения вязких, загрязненных или кристаллизующихся сред, которые могут забить канал давления обычного технологического соединения.

Благодаря конструкции модели мембрана датчика может быть промыта или пропарена.

Область применения: пищевая и фармацевтическая промышленность.

Класс точности

0,5

Диапазон измерений давлений, МПа
РПД-И-ФМ c11

0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
G10…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
Диапазон рабочих температур, °C

Окружающая среда: −10…+100
Измеряемая среда: −10…+100

Выходной сигнал, мА

4…20

Напряжение питания, В

12…36

Потребляемая мощность, Вт

Не более 1

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

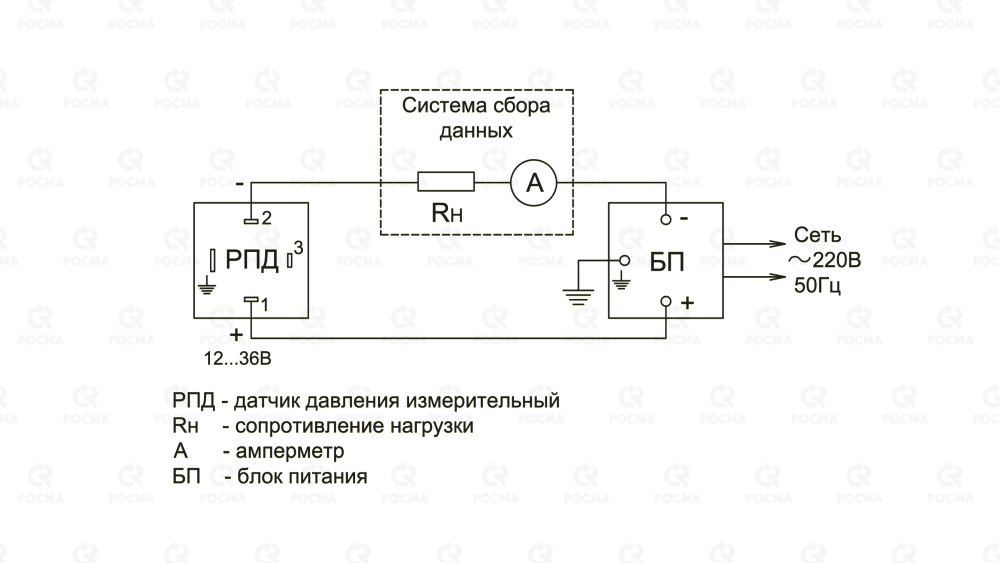

Электрическое присоединение

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)
Разъем М12х1 (4 pin) пластик*
* — под заказ

Резьба присоединения

G½; G1 - фронтальная мембрана с уплотнением по торцу

Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520–85

Датчики давления РПД-И-ФМ, модель с11

Тип Класс точности Выходной сигнал Диапазон измерений давлений, МПа
Резьба присоединения
Цена с НДС, руб.
РПД-И-ФМ c110,54…20 мА0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 1015450
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10G121300
РПД-И-ФМ с11 разъем М12х10…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 1016600
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10G122600

Дополнительные опции

Наименование услуги Цена с НДС, руб.
Свидетельство о поверке к нумерованному прибору130
Индивидуальный паспорт на нумерованный прибор100
Первичная заводская поверкабесплатно
Периодическая поверка840

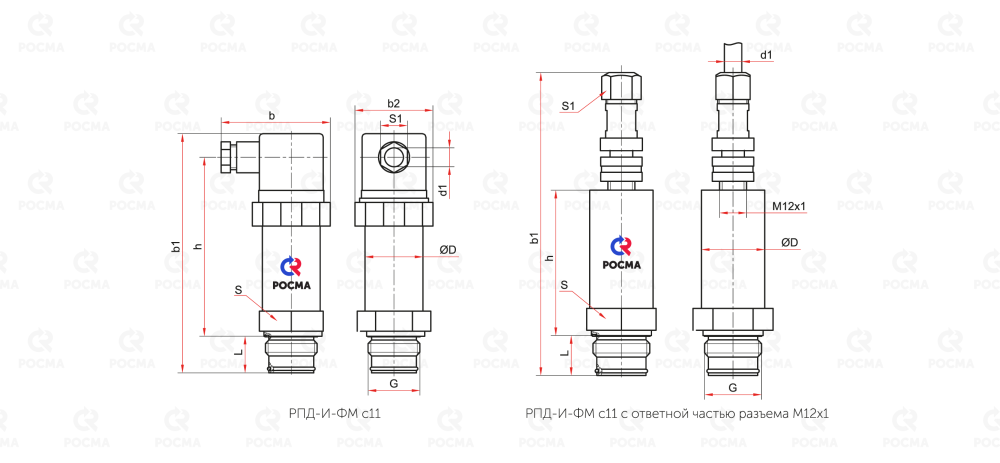

Чертежи


Основные размеры (мм), вес (кг)
ТипDLbb1b2hSS1d1GВес
РПД-И-ФМ c11272150111348227167,20,14
1067541G10,30
РПД-И-ФМ c11 разъем М12х113862271550,13
1406541G10,29
Монтаж и эксплуатация


Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки №22 или 23, которые позволяют осуществить монтаж заподлицо.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.


Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.

Карта заказа
Типдатчик давленияРПД
Измеряемое давление избыточное И
Тип присоединенияфронтальная мембранаФМ
Диапазон измерений давлений, МПаРПД-И-ФМ 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
Выходной сигнал, мА 4…20
Резьба присоединения G½ / G1
Класс точности 0,5
Исполнениес уплотнением по торцу мембраныс11
Разъемпластиковый L-разъём
пластиковый М12х1 (4 pin)М12х1

Пример обозначения:
РПД-И-ФМ (0–0,4 МПа) (4–20 мА) G½. 0,5 с11
