Датчики давления РПД-И-ОХ высокотемпературные
![Датчик давления РПД-И-ОХ высокотемпературный](https://rosma.spb.ru/files/product/16/1/images/РПД-И-ОХ_800х805_06-12-23.1706253882.jpg.805x805r.avif)
Тип РПД-И-ОХ. Предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
Измеряемые среды — не кристаллизующиеся горячие жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
0,5
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
200% от ВПИ, кроме
Окружающая среда:
−40…+100
Измеряемая среда:
−40…+150 (для жидкостей)
−40…+100 (для газов и паров)
4…20
12…36
Не более 1
≤5
IP65, нержавеющая сталь 08Х17Н13М2
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)
G½ или М20×1,5
5 лет
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
НСРП. 421262.001ТУ
ГОСТ 22520-85
Датчики давления РПД-И-ОХ
Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений, МПа |
Резьба присоединения | Цена с НДС, руб. |
---|---|---|---|---|---|
РПД-И-ОХ | 0,5 |
4…20 мА | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
G½ или М20×1,5 | 12410 |
0…10 / 16 / 25 / 40 / 60 |
13320 | ||||
0…100 | 14690 |
Дополнительные опции
Наименование услуги | Тип | Цена с НДС, руб. |
---|---|---|
Свидетельство о поверке к прибору | РПД | 130 |
Индивидуальный паспорт на прибор | РПД | 100 |
Первичная заводская поверка | РПД | бесплатно (кроме 0..100 МПа) |
Периодическая поверка | РПД | 840 |

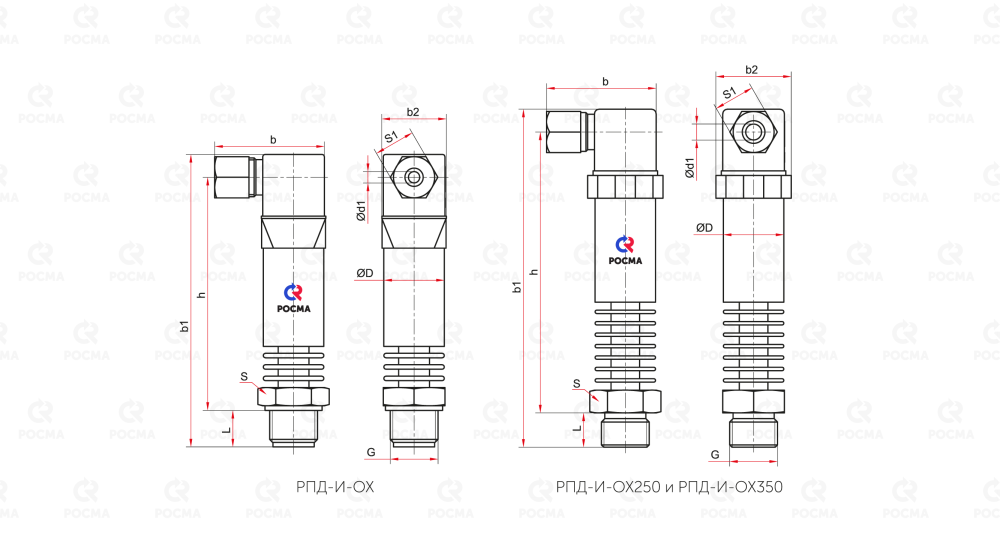

Тип | D | L | b | b1 | h | S | S1 | d1 | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|
РПД-И-ОХ | 26,5 | 16 | 48 | 128 | 101 | 27 | 18 | 5 | G½ или М20×1,5 | 0,26 |
![](files/product_button/56/3/%D0%94%D0%B0%D1%82%D1%87%D0%B8%D0%BA%D0%B8-%D0%A0%D0%9F%D0%94-%D0%98-%D0%9E%D0%A5-%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6.1697440322.JPG.preview.jpg)

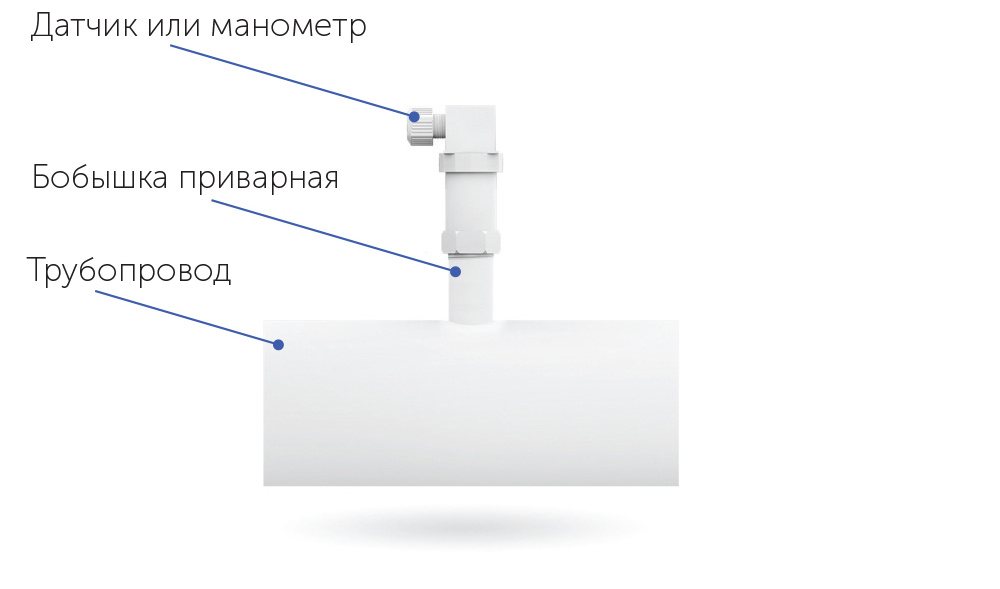

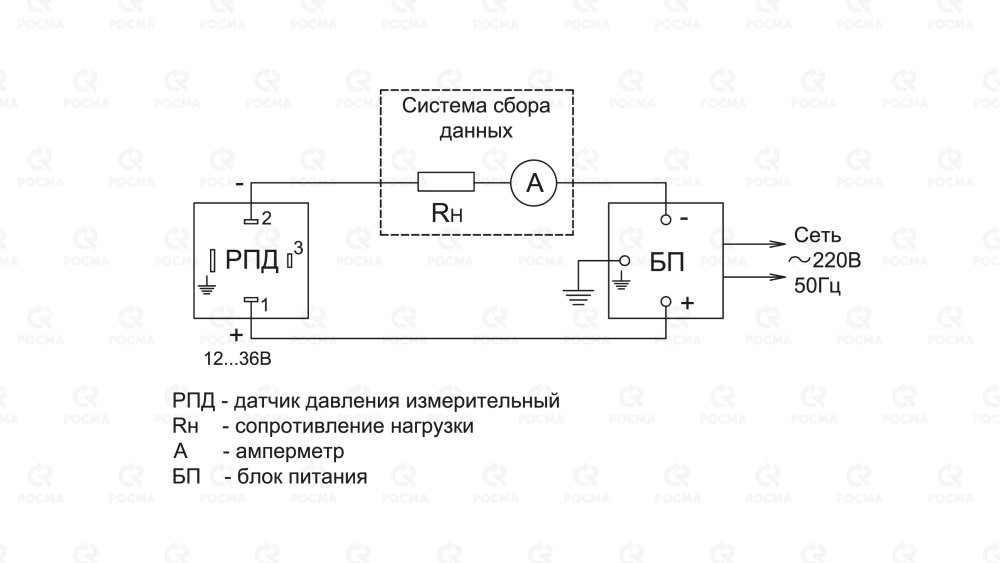

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.
Для защиты чувствительного элемента датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Помимо прямого монтажа датчика давления с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5м.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Тип | датчик давления | РПД |
Измеряемое давление | избыточное | И |
Исполнение | высокотемпературное | ОХ |
Диапазон измерений давлений, МПа | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
|
Выходной сигнал, мА | 4…20 | |
Резьба присоединения | G½ / М20×1,5 |
|
Класс точности | 0,5 |
Пример обозначения:
РПД-И-ОХ (0–0,1 МПа) (4–20 мА) G½. 0,5
